01 リチウム電池の直並列接続の定義

個々のバッテリーの電圧と容量には限界があるため、デバイスの電力要件を満たすために、より高い電圧と容量を実現するために、実際には直列接続と並列接続が必要になることがよくあります。

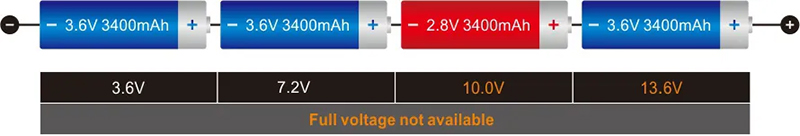

リチウム電池直列接続 : 電圧が加えられ、容量は一定のまま、内部抵抗が増加します。

02 リチウム電池パック

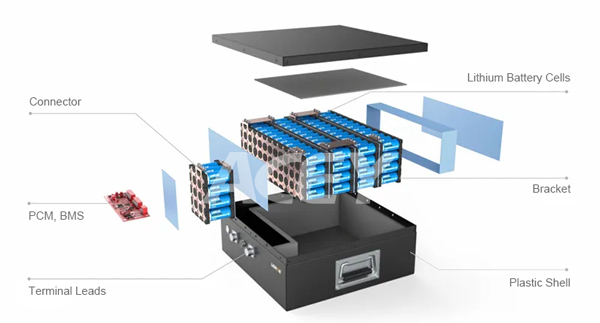

• リチウム電池 : 完成したバッテリーの核となる部品。
• 保護板 : 過充電、過放電、過電流、短絡、NTC 温度制御に対する保護を提供します。
• プラスチックケース : バッテリー全体のサポートフレームワーク。保護プレートを位置決めして固定し、シェル以外のすべてのコンポーネントの位置をサポートして制限します。

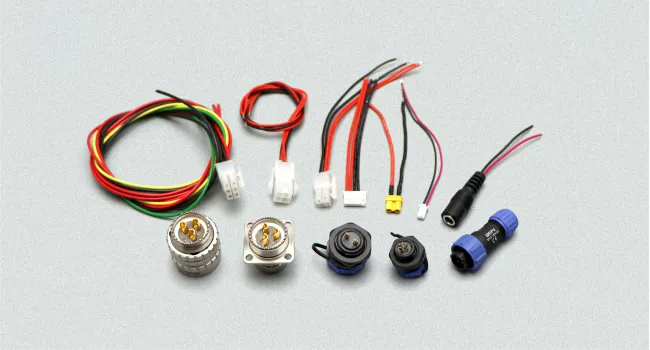

• 端子リード : さまざまな電子製品、エネルギー貯蔵装置、バックアップ電源向けに、さまざまな充電および放電インターフェースを提供します。
• ニッケルシート/ブラケット : バッテリーセルを接続して固定するコンポーネント。

03 リチウム電池の直並列接続

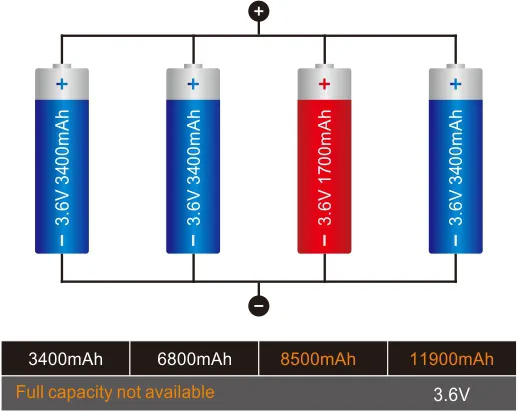

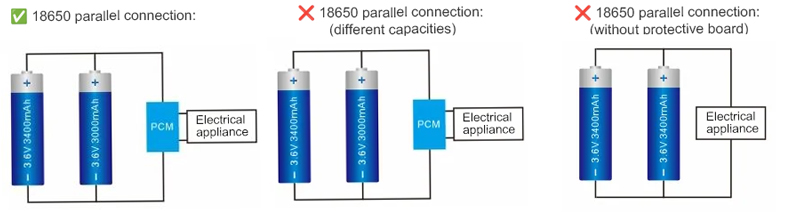

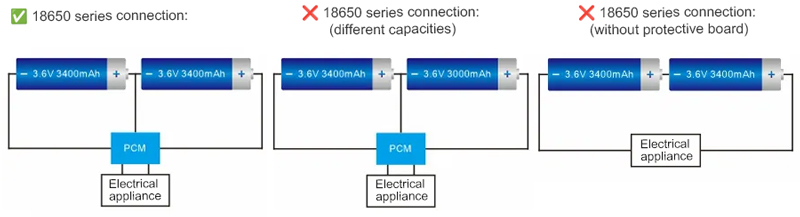

安全上の理由から、リチウム電池は各セルを監視するための外部保護プレートに接続する必要があります。並列運転は一般的に推奨されません。並列運転が必要な場合は、電池パラメータ（容量、内部抵抗など）が一致している必要があります。さらに、直列接続する電池のパラメータも一致している必要があります。一致していないと、電池パックの性能は単一セルの場合よりも大幅に低下します。

リチウム電池ペアリング基準：電圧差≤10mV、内部抵抗差≤5mΩ、容量差≤20mA

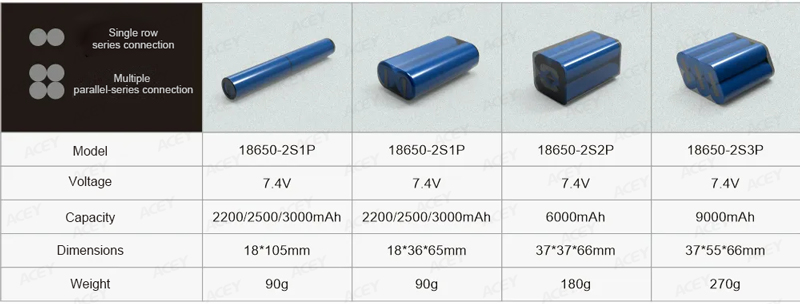

2連リチウム電池パック（7.4Vリチウム電池）

• 使用される単一セルの仕様が18650 3.7V 2000mAhであると仮定します
• 使用される単一セルの仕様が18650 3.7V 2000mAhであると仮定します
• 並列接続されたセルの数：20Ah/2Ah = 10、つまり10個のセルを並列接続
• バッテリーパック全体は13ストリング×10セル＝130セル

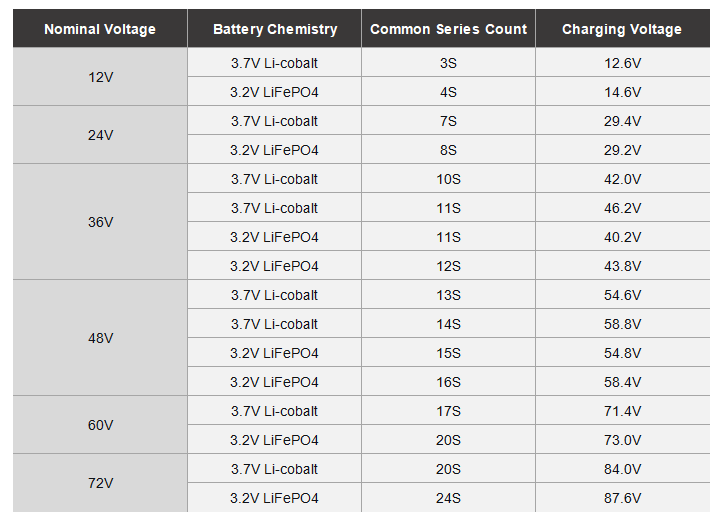

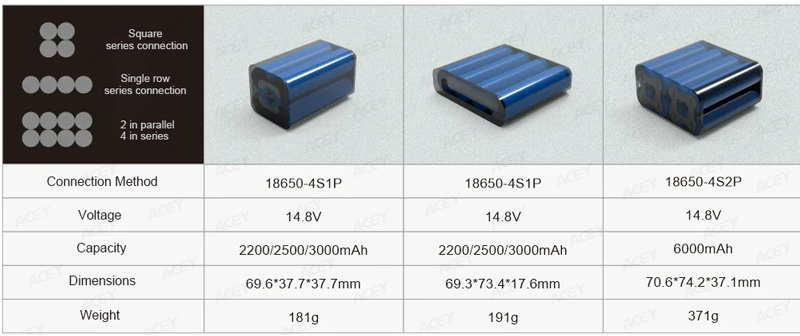

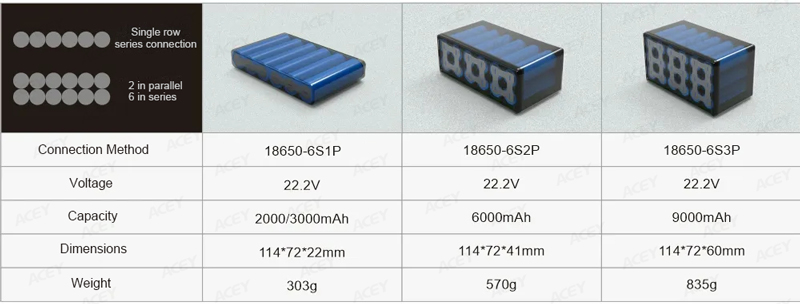

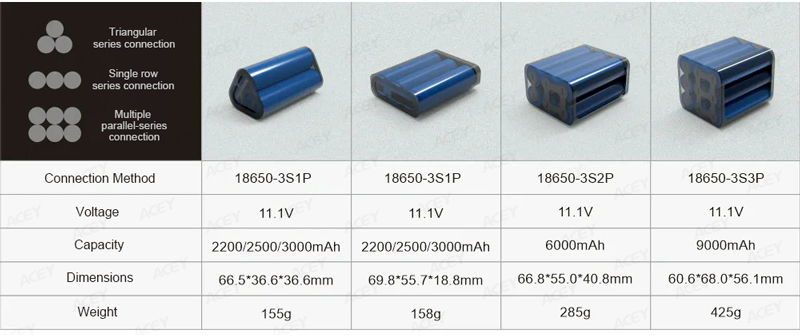

リチウム電池パックの一般的な直列組み合わせ

04 リチウム電池組立工程

① バッテリー容量の等級分け

ACEY-BCT506R-512H リチウム電池充放電機 18650、21700、26650、32650、32700 などの円筒形リチウム電池の容量、電圧、電流、充放電性能をテストするために設計されています。

② バッテリー絶縁紙の貼り付け
絶縁のためにクイックリリースペーパーとマラテープを貼ります。

ACEY-BS01 自動絶縁紙貼付機 主に18650/21700/26650/32650/32700バッテリーの正極または負極に大麦紙の層を貼り付けて、優れた絶縁性、耐摩耗性、防水性などの特性を持たせるために使用されます。

ACEY-AS11S リチウム細胞選別機 円筒形リチウム電池の高速選別用に設計された、高効率・高精度の選別装置です。高度な内部抵抗試験装置を搭載し、電池電圧と内部抵抗を正確に測定します。18650/21700/26650/32700など、様々な規格の電池に対応し、最大5000個/時の選別速度を実現。生産効率を大幅に向上させるとともに、データエクスポート機能も備えているため、品質トレーサビリティの確保が容易です。

成形ニッケルストリップを使用して、冷間はんだ接合、短絡、低効率、不均一な電流分布を排除します。

ACEY-5000D 手動スポット溶接機 複数の電池やニッケルシートなどの材料の正極と負極を溶接するために使用され、バッテリーパックの充放電プロセスにおける安定した電流伝送を確保します。動力電池、電動工具、電動自転車など、多くのバッテリーパックの溶接に広く使用されています。

⑥ バッテリーパック総合テスト

ACEY-BITシリーズ バッテリー総合テスター バッテリーの基本的なパラメータを定量的かつ正確に測定できます。開放電圧、内部抵抗、充電、放電、過電流保護、短絡保護などのバッテリー機能を測定できます。不良バッテリーを容易に検出し、生産効率を向上させます。

ACEY-5035C 熱収縮フィルム包装機 バッテリーパック、特にリチウムイオン電池やその他の充電式電池の組み立てと梱包に使用されます。これらの機械は、熱収縮フィルムを使用してバッテリーパックをしっかりと包み、密封するように設計されており、バッテリーパックの保護、絶縁、そしてきれいな外観を実現します。

8 番 インクジェットバッチコード印刷

印刷は明瞭かつ判読可能でなければなりません。

ACEY-CP2 インクジェットバッチコーディングマシン 製造・包装業界において、バッチ番号、有効期限、製造日、バーコード、その他の可変データなどの情報を製品や包装に印刷するために使用されます。これは、製品のトレーサビリティ、品質管理、規制遵守に不可欠です。

⑨ バッテリーパックの経年劣化
バッテリー パックの品質を判断し、使用中のリチウム バッテリー パックの安定性、安全性、および耐用年数を確保します。

ACEY-BAシリーズ バッテリー老化検査機 主にバッテリーの充放電および関連するバッテリー特性試験に使用されます。試験チャンネルは完全に独立しており、三元系、リン酸鉄リチウム、鉛蓄電池、ニッケル水素電池、ニッケルカドミウム電池の劣化試験に適しています。

• 異なるブランドの電池を一緒に使用しないでください。
• 異なる電圧の電池を一緒に使用しないでください。
• 容量の異なる電池や、古いリチウム電池と新しいリチウム電池を混ぜて使用しないでください。
• ニッケル水素電池とリチウム電池など、異なる化学組成の電池を混ぜて使用しないでください。
• バッテリーの充電が少なくなったら、すべてのバッテリーを交換してください。
• 対応するパラメータを備えたリチウム電池保護ボードを使用します。
• 性能が安定したバッテリーを選択してください。一般的に、直列および並列で使用するリチウムバッテリーは、セルのペアリングが必要です。ペアリングの基準は、電圧差が10mV以下、内部抵抗差が5mΩ以下、容量差が20mA以下です。

• リチウム電池パックの一般的な接続方法には、最初に並列、次に直列、最初に直列、次に並列、および混合接続方法があります。
• 純粋な電気バス用のリチウム電池パックでは、通常、最初に並列、次に直列に接続する方式が使用されます。
• グリッドエネルギー貯蔵用のリチウム電池パックでは、最初に直列に接続し、次に並列に接続する方式がよく使用されます。

リチウム電池における並列接続、直列接続の利点

• リチウム電池セルの故障は自動的にシャットダウンします。容量の低下はありますが、並列運転には影響しません。
• リチウム電池セルが並列接続で短絡すると、並列回路に非常に高い電流が流れますが、これは通常、ヒューズ保護技術によって防止されます。

• リチウム電池セル間の内部抵抗の違いや放熱の不均一性により、並列接続されたリチウム電池パックのサイクル寿命が影響を受ける可能性があります。

リチウム電池を最初に直列、最後に並列に接続する利点

• リチウム電池セルを、容量に応じて（例えば総容量の1/3）まず直列に接続し、最後に並列に接続することで、大容量リチウム電池モジュールの故障確率を低減します。また、最初に直列に接続し、次に並列に接続することで、リチウム電池パックの安定性も大幅に向上します。

• 保護基板の有無にかかわらず、リチウム電池は並列充電できません。保護基板のない電池は過充電になりやすく、損傷しやすくなります。
• バッテリーを並列充電する場合は、通常、バッテリーに内蔵されている保護ボードを取り外し、単一の保護ボードを使用する必要があります。
• 並列充電するバッテリーに保護ボードがない場合、充電電圧は 4.2V に制限され、5V 充電器は使用できません。

• リチウム電池は専用の充電器を使用して充電する必要があります。そうしないと、最大容量まで充電されず、性能に影響する可能性があります。
• リチウム電池は充電前に完全に放電する必要はありません。
• 充電器を長時間差し込んだままにしないでください。バッテリーが完全に充電されたらすぐに充電器から取り外してください。
• 使用していない電化製品からはバッテリーを取り外し、保管する前に放電してください。
• 電池の極性を逆にして挿入しないでください。電池が膨張したり破裂する恐れがあります。
• ニッケル充電器とリチウム充電器を互換的に使用しないでください。
