Lithium Battery Charge Discharge Machine

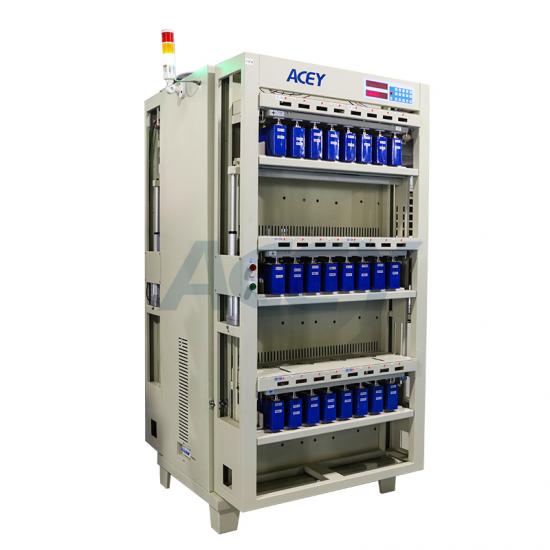

5V 100A 48CHS回生型リチウムイオン電池セル形成装置

ACEY-BCT5100-48Pリチウムイオン電池形成装置は、電力用リチウム電池の容量、電圧、その他のパラメータをテストするために使用されます。バッテリー、パフォーマンス指標に従ってグレード分けし、バッテリーパックの一貫性を確保します。

ブランド:
ACEY
商品番号。:
ACEY-BCT5100-48P
コンプライアンス:
CE Certified
保証:
One-year warranty with lifetime support
注文（Moq） :
1 Set
支払い:
T/T
製品の起源:
China
リードタイム:
7-35 days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

5V 100A 48CHS回生型リチウムイオン電池セル形成装置

システム機能

1. 各バッテリーは完全に独立した定電流・定電圧源を備え、安定性と耐衝撃性を備えています。2チャンネルのプログラム可能な定電流・定電圧制御モジュールを採用しています。
2. 本装置はSTM32シングルチップマイクロコンピュータによって制御され、コンピュータに接続されています。すべてのテストデータと曲線を保存できます。また、装置のキーボードから直接操作して、テスト完了と分類のプロセスを設定することもできます。
3. 各バッテリーの状態をリアルタイムで検知・表示します。異常が発生した場合、該当チャンネルの動作が停止し、インジケーターライトが点灯します。
4. 電源オフ保護機能を搭載しており、通話終了後も元のワークフローを継続して実行できます。
5. パワーチューブには電界効果チューブを採用しており、リン酸鉄リチウム電池などの低電圧放電の電池に適しています。
6. 直感的で分かりやすいグラフィカル操作インターフェースを採用しています。各バッテリーの電圧、電流、時間／容量などのデータを同時に表示し、動作状態や異常状態に応じて色分け表示も可能です。
7. ソフトウェアは強力で、ヒューマンマシンインターフェースは使いやすいです。
8. 高い測定精度を保証する 4 線式テストインターフェイス。
9. モジュール設計コンセプトでメンテナンスが容易。

機器ワークフロー

機器はコンピュータに接続され、コンピュータによって制御され、指示を送信したり、データを収集したりします。
キーボードで機器を手動で操作したり、パラメータやステータスを表示したりできます。
定電流ボードはCPUによって制御され、定電流および定電圧機能を備えています。
バッテリーの充電時には、双方向電源がAC電源を14VのDC電源に変換し、定電流ボードを通じてバッテリーの充電制御と検出を実現します。
バッテリーの放電時は、充電時と逆のプロセスで動作します。まず、定電流ボードを介してバッテリー電圧を15Vまで昇圧し、その後、双方向電源を介して直流電力を交流電力に変換し、工場の交流配電網に直接供給することで、バッテリー放電電力のエネルギーフィードバックを実現します。

互換バッテリー

長さ	65-300mm
厚さ	15-75mm
身長	70-320mm
タブ間隔	50-250mm

仕様

設備構造
デバイスチャネル数	マシン全体には48チャンネルがある
外形寸法	幅1009mm×長さ800mm×高さ1843mm
シャーシカラー	標準グレー・ブラック（カスタマイズ可能）
フィクスチャーフォーム	パワーバッテリーフラットヘッドクランプ
クランプ間隔	84mm
チャンネル制御モード	各バッテリーは完全に独立した定電流定電圧源を備えており、安定しており、衝撃がありません。
	動く、止まる、一時停止する、続ける、守る
	各チャンネルには独立した定電圧、定電流ハードウェア制御回路があります。
	各チャンネルの充電電流、放電電流の精度はソフトウェアによって自動的に校正できます。
動作電源	三相5線式 AC380V ± 10%、50HZ
力率	≥ 0.99
AC電流歪み率	≤ 2%
電力部門効率指数	充電 ≥ 80%、放電 ≥ 75%
動作消費電力	≤ 29kW
機器の故障率	<1%
労働環境	温度-10～40、相対湿度80％
放熱モード	自然吸気、上方排気
煙探知機	オプション
電源コンポーネント保護機能	1. グリッド電圧オーバーラン保護
電源コンポーネント保護機能	2. 電力網周波数オーバーラン保護
チャネルパラメータ
電圧測定範囲	DC 0～5V
バッテリー電圧範囲	充電DC 0〜4.5V; 放電DC 4.5〜1.5V
定電圧範囲	DC 2～4.5V
電圧精度	±(0.5 読み取り ‰ +0.5 ‰ 満杯）
電圧制御分解能	0.1mV
電圧サンプリング解像度	0.1mV
電圧安定性	≤(± 1mV)
現在の範囲	充電DC 200mA〜100A; 放電DC 200mA〜100A
現在の精度	±(0.5 読み取り ‰ +0.5 ‰ 満杯）
電流制御解像度	1mA
電流サンプリング解像度	0.1mA
現在の安定性	≤(± 1mA)
電流上昇時間（90%負荷）	≤ 50MS
チャネル起動時間（90%負荷）	≤ 50MS
ソフトウェア機能
制御モード	コンピュータ制御の機器操作、キャビネットの完全制御、スキャンシステム付き
通信モード	485シリアルポート通信（ボーレート57600）/ TCP通信
プロセス設定	最大32ステップ、256サイクルまで設定可能
充電モード	定電流、定電圧、定電流および定電圧
充電終了条件	電圧、電流、時間、容量、-△V
放電モード	定電流、定電力、定抵抗
