リチウム電池の充電時間と放電時間の計算方法
October 21 , 2021一般的に、 リチウム電池試験装置 リチウムイオン電池の充電と放電をテストする過程で、定電流充電、定電圧充電、定電流放電に分けられます.
1.定電流充電とは、電流が常に一定で、電圧がゆっくりと設定値まで上昇することを意味します(三元リチウム電池の上限電圧は4.2Vです).定電流充電の電流は0.5Cから1.0Cの間です.
2.定電圧充電とは、リチウム電池の電圧が4.2Vまで上昇し、定電圧で電流がゆっくりと減少する過程を指します.設定されたカットオフ電流まで減少すると、バッテリーの飽和に応じて電流が徐々に減少します. (カットオフ電流は通常容量の0.01Cです)充電が終わったと考えられます. (Cは、電流に対するバッテリーの公称容量を表す方法です.たとえば、バッテリーの容量が1000mAhの場合、1Cは充電電流が1000mAであることを意味します.)
3.定電流放電とは、電流が一定に保たれ、電圧がゆっくりと低下するプロセスを指します. (三元リチウム電池の下限電圧は3.0V)
リチウム電池サブ容量試験装置の充電時間と放電時間とリチウム電池容量の関係
0.2Cの計算式は次のとおりです.充電時間t =バッテリー電力c /充電電流i
したがって、バッテリーの容量が2000MAHで、充電電流を1000MAに設定し、理論上の充電時間は2000/400 = 5時間であるとします.
しかし実際には、充電中のエネルギー損失のため、充電時間は理論時間よりも長くなります.通常、定圧時間としてもう1時間が追加されます.
定電流放電時間t =バッテリー電力c /充電電流i
バッテリー容量が2000MAHであると仮定して、充電電流を400MAに設定し、理論上の放電時間は2000/1000 = 5時間です.
0.5Cの計算式は次のとおりです.充電時間t =バッテリー電力c /充電電流i
したがって、バッテリー容量が2000MAHで、充電電流を1000MAに設定し、理論上の充電時間は2000/1000 = 2時間であるとします.
しかし実際には、充電中のエネルギー損失のため、充電時間は理論時間よりも長くなります.通常、定圧時間としてもう1時間が追加されます.
定電流放電時間t =バッテリー電力c /充電電流i
バッテリー容量が2000MAHであると仮定して、充電電流を1000MAに設定し、理論上の放電時間は2000/1000 = 2時間です.
1Cの計算式は次のとおりです.充電時間t =バッテリー電力c /充電電流i
したがって、バッテリーの容量が2000MAHであり、充電電流を2000MAに設定し、理論上の充電時間は2000/2000 = 1時間であるとします.
しかし実際には、充電中のエネルギー損失のため、充電時間は理論時間よりも長くなります.通常、定圧時間としてもう1時間が追加されます.
定電流放電時間t =バッテリー電力c /充電電流i
バッテリー容量が2000MAHであると仮定して、充電電流を2000MAに設定し、理論上の放電時間は2000/2000 = 1時間です.
上記の電池は、充電の上限が4.2V、放電の下限が3.0Vである三元(コバルト酸リチウム、マンガン酸リチウム)リチウム電池の電圧範囲に基づいています.
リン酸鉄リチウム電池の電圧範囲は、充電の上限が3.65V、放電の下限が2.0Vです.
チタン酸リチウム電池の電圧範囲は、充電の上限が2.5V、放電の下限が1.5Vです.
特定の状況リチウム電池の容量が増加し続けると、リチウム電池のサブ容量テスト機器の電流は、使用中のバッテリー定格容量電流設定よりも小さいことが多く、テスト時間の増加につながり、容量の結果は次のようになります. 1Cテストより少し高くなります.

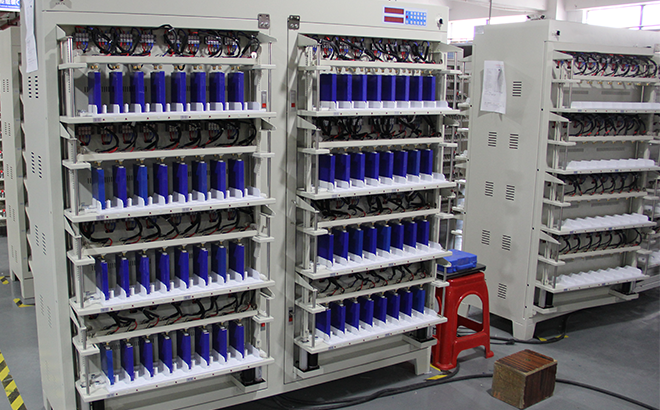

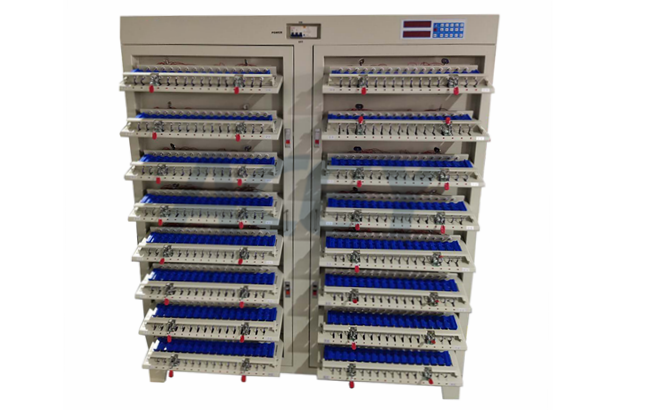

ACEYは異なるチャンネルと異なるアンプを提供します セル容量グレーディングマシン 、私たちのマシンは、円筒形セル、ポーチセル、プリズムセルに使用できます.
