バッテリー絶縁紙貼付機とは？

July 17 , 2026

バッテリー絶縁紙貼付機とはですか？

円筒形バッテリーパックの生産では、選別、組立、溶接の前に、各セルの正極端子へ絶縁紙が貼り付けられます。この小さな絶縁層は、正極端子を周囲の金属部品から分離し、その後の加工工程中に発生する偶発的な接触リスクを低減します。

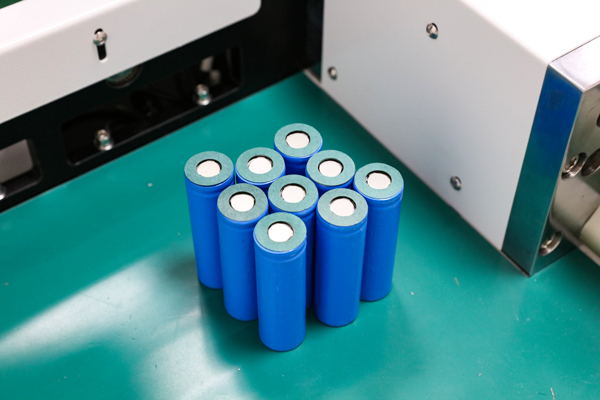

Battery barley paper sticking

18650、21700、26650、32700などのセルを大量に処理する生産ラインでは、手作業による紙貼り付けは時間がかかり、品質にばらつきが生じる可能性があります。絶縁紙貼付機は、供給、位置決め、紙の打ち抜き、貼り付け工程を自動化し、バッテリーパックメーカーの生産効率向上と安定した貼付品質の維持を支援します。

なぜ円筒形セルに絶縁紙を貼り付けるのか？

円筒形セルの正極端子は金属ケースの近くに位置しています。バッテリーパックの組立時には、ニッケルストリップ、治具、工具、その他の導電部品がセル表面に接触する可能性があります。

絶縁紙は、麦わら紙またはフィッシュペーパーとも呼ばれ、追加の絶縁バリアを提供するために正極端子周辺へ配置されます。主な目的は以下の通りです：
* バッテリーパック組立中の短絡リスクを低減する
* 正極端子を金属製セルケースから分離する
* 取り扱いや溶接中にセル表面を保護する
* 完成したバッテリーパックの一貫性と外観を向上させる
* 選別、スポット溶接、パック組立など、その後の工程の安全性向上を支援する

絶縁紙は小さな部品ですが、その位置、接着性、一貫性は後続の生産工程の信頼性に直接影響します。

自動バッテリー貼付機はどのように動作するのか？

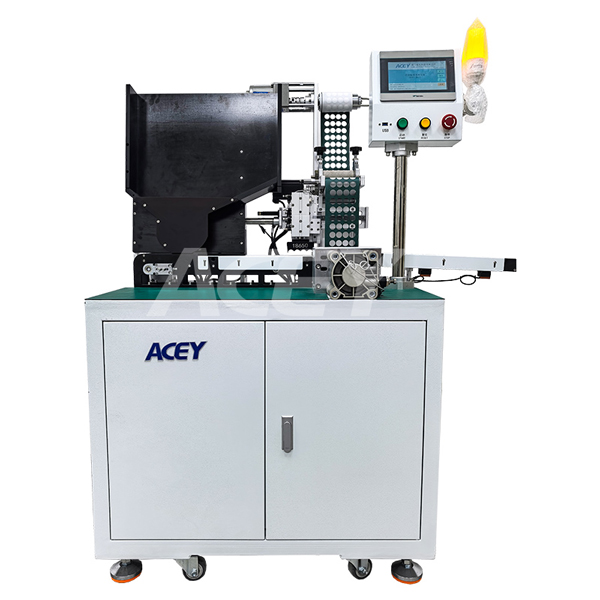

ACEY-BS01自動絶縁紙貼付機は、ホッパーを使用して円筒形セルを投入します。その後、セルは1個ずつ作業位置へ搬送されます。

制御システムは、供給機構、ステッピングモーター、シリンダー、センサー、紙貼付ユニットを連携制御します。セルが位置決めされると、機械はあらかじめカットされた絶縁紙を指定された端子エリアへ自動的に貼り付け、完成したセルを排出します。

手作業と比較して、自動化設備はより安定した位置決めを実現し、作業者の疲労や作業方法の違いによるばらつきを低減します。

主な作業工程は以下の通りです：
1. 円筒形セルの投入
2. セルの自動供給
3. セルの位置決めと検出
4. 絶縁紙の供給または打ち抜き
5. 絶縁紙の自動貼付
6. 完成セルの排出
7. 生産数量の記録

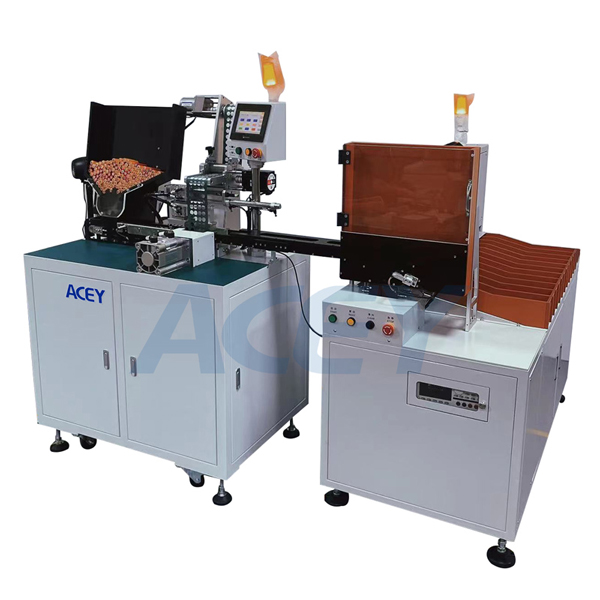

ACEY-BS01麦わら紙貼付機は、ACEY-AS11S 11チャンネルバッテリー選別機などの他のバッテリー生産設備と接続することもでき、半自動および自動バッテリーパック組立ラインに適しています。

バッテリー絶縁紙貼付機を選択する際の重要な要素

対応セルモデル

最初に考慮すべき点は円筒形セルのサイズです。一般的なセル規格には18650、21700、26650、32650、32700があります。複数のセルモデルに対応する機械は、より高い生産柔軟性を提供します。

生産能力

生産能力は、上流および下流工程の生産量と一致させる必要があります。貼付機の速度が選別設備や溶接設備より大幅に遅い場合、生産ボトルネックになる可能性があります。中量から大量のバッテリーパック生産では、毎時約3,500～4,000セルの処理能力が、多くの円筒形バッテリー組立ラインの要求を満たすことができます。

貼付精度

絶縁紙は正極端子の周囲に均一に配置され、過度なずれ、折れ、接着不良が発生しないことが求められます。安定した位置決めは、供給構造、センサー、モーションコントローラー、モーター、空圧部品、治具の精度に依存します。信頼性の高い紙の配置は、自動スポット溶接中の中断低減にも役立ちます。

段取り替え時間

バッテリーパックメーカーは、さまざまなセルサイズを加工することがよくあります。シンプルな治工具構造を備えた麦わら紙貼り付け機は、モデル変更に必要な時間を短縮できます。実際の生産では、段取り替え時間は1日の注文数量と併せて評価する必要があります。製品モデルを頻繁に変更する場合、迅速な調整とパラメータ保存により、生産効率を大幅に向上させることができます。

設備設置面積

コンパクトな絶縁紙貼り付け機は、既存の生産ラインに統合しやすくなります。生産レイアウトを調整する必要がある場合や、設備を単独の作業ステーションとして使用する場合には、移動用キャスターも役立ちます。

データおよびライン統合

最新のバッテリーパック組立設備では、生産データの記録や他の機械との通信がますます必要になっています。適切な制御システムは、パラメータ調整、生産数量統計、モデル切り替え、アラーム情報をサポートできます
