新エネルギー車に使われるか、エネルギー貯蔵のシナリオに使われるかに関わらず、バッテリーパックの核となる機能はエネルギーを貯蔵することです。「バッテリーパックを兵士に例えると、 軍 エネルギー貯蔵コンテナは、よく装備された、調整された軍隊とみなすことができます。

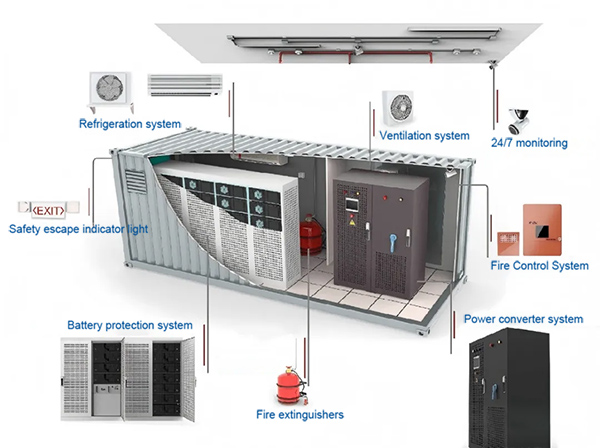

今号では、エネルギー貯蔵容器の構造と製造工程について詳しく紹介します。

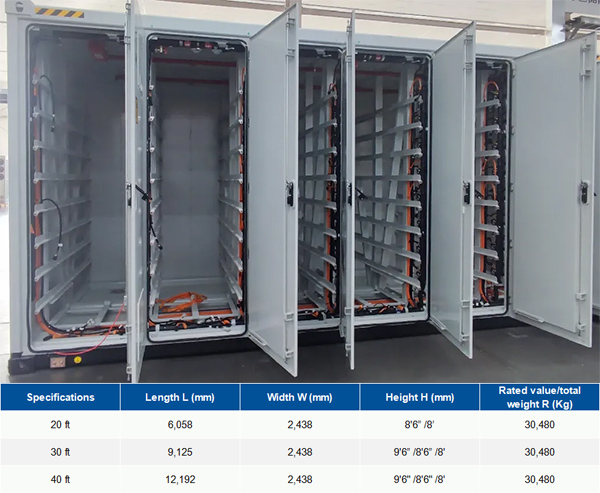

注: 9'6 "=2896mm、8'6"=2591mm、8 '=2438mm

1. バッテリークラスターから高電圧ボックスまでのワイヤーハーネス配線
2. 高電圧ボックスからジャンクションボックスまでのワイヤーハーネス敷設
3. ジャンクションボックスの設置
4. BMS表示画面、緊急停止スイッチ、表示灯等の設置。
5. 変圧器の設置
6. 電気系統の配線、接続箱の配線接続

1. キャビン内にバッテリーパック
2. 高電圧ボックスの設置
3. バッテリーパックの接続
4. 第2/第3レベルの液体冷却パイプの設置と接続
5. PACK浸漬水消火配管接続
6. ソレノイドバルブハーネス接続

1. 接地信頼性検出 接地抵抗テスターを使用して、バッテリーパック、高電圧ボックス、およびバッテリークラスターの接地信頼性を確認してください。通常、10Aの電流を流し、接地抵抗値は0.1Ω以下である必要があります。
2. 絶縁検出 ：バッテリークラスターと外部電源またはその他の電気機器との接続を確認してください。絶縁抵抗計を使用して正極と負極を接続し、バッテリークラスターとアース間の絶縁抵抗を測定します。一般的には、20MΩ以上である必要があります。

製品外観検査 ：バッテリーパックに変形やひび割れがないこと、外側に汚れがないこと、キャビンコーティングの色が均一であること、気泡や剥がれがないこと、接地構造が固定されていて信頼できること、液体冷却パイプを排水した後にメインバルブが閉じていることを確認します。

エネルギー貯蔵コンテナの製造品質は、正確で信頼性の高い機器サポートに大きく依存します。バッテリーユニットの生産の一貫性、モジュール組み立ての精度、キャビンシステム全体のテスト完全性など、技術サポートとして特殊な機器が必要です。
