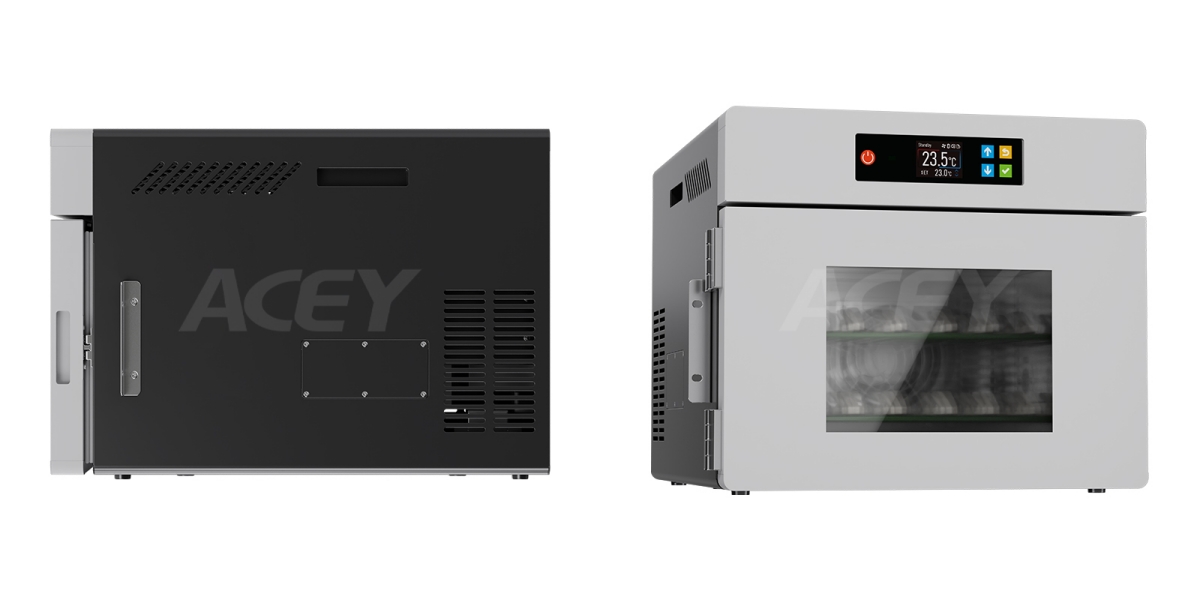

5V 50mA 25L デスクトップコイン型電池サイクラー（恒温槽付き）

ACEY-WHW-25L-5V50mA-32CH オールインワンバッテリーテストシステム主にボタン電池および3Cパウチ電池の充電、放電、温度試験に使用されます。コンパクトな設計とBTSホストコンピュータ制御システムによる統合操作により、電池特性を最大限に引き出します。主に研究機関、大学、電池製造会社の実験センターを対象としています。

ブランド:
ACEY
商品番号。:
ACEY-WHW-25L-5V50mA-32CH
コンプライアンス:
CE Certified
保証:
One-year warranty with lifetime support
注文（Moq） :
1
支払い:
T/T
製品の起源:
China
リードタイム:
7-35 days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

5V 50mA 25L デスクトップコイン型電池サイクラー（恒温槽付き）

製品説明

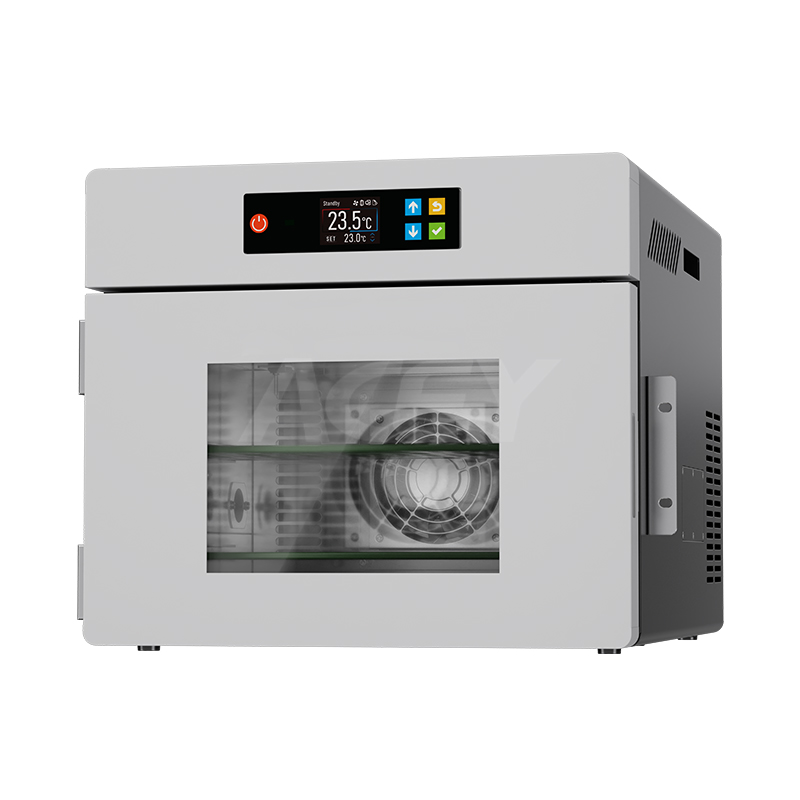

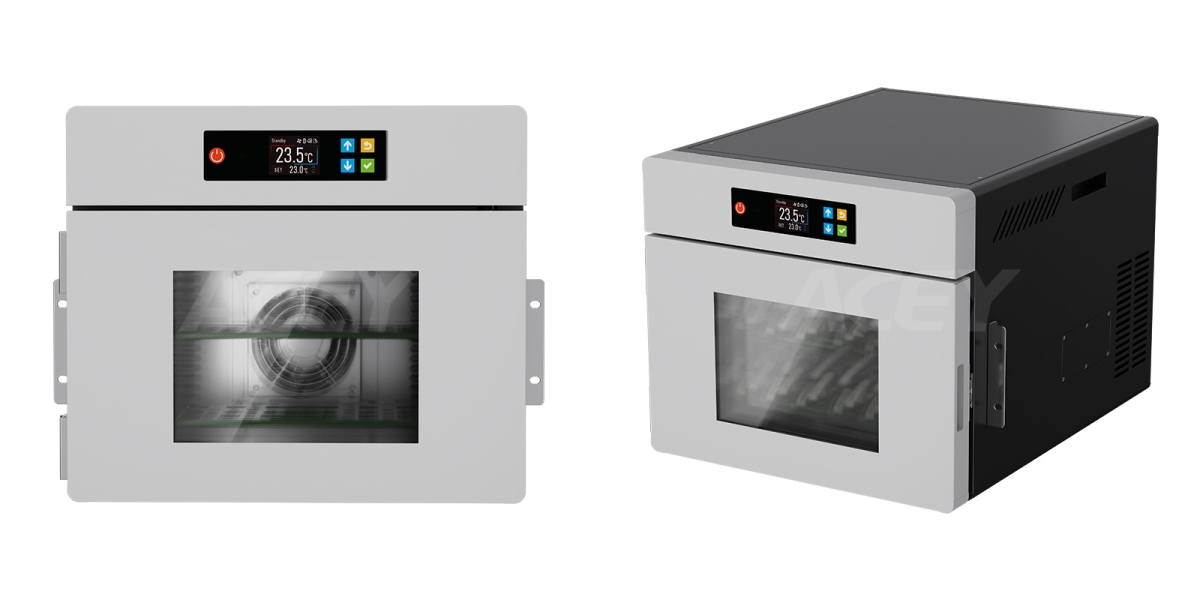

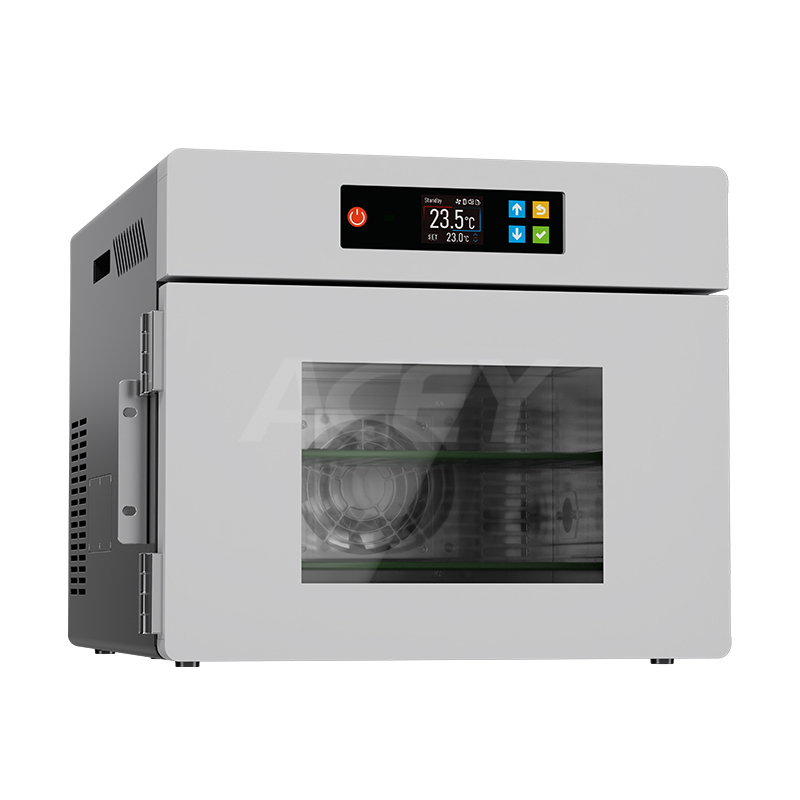

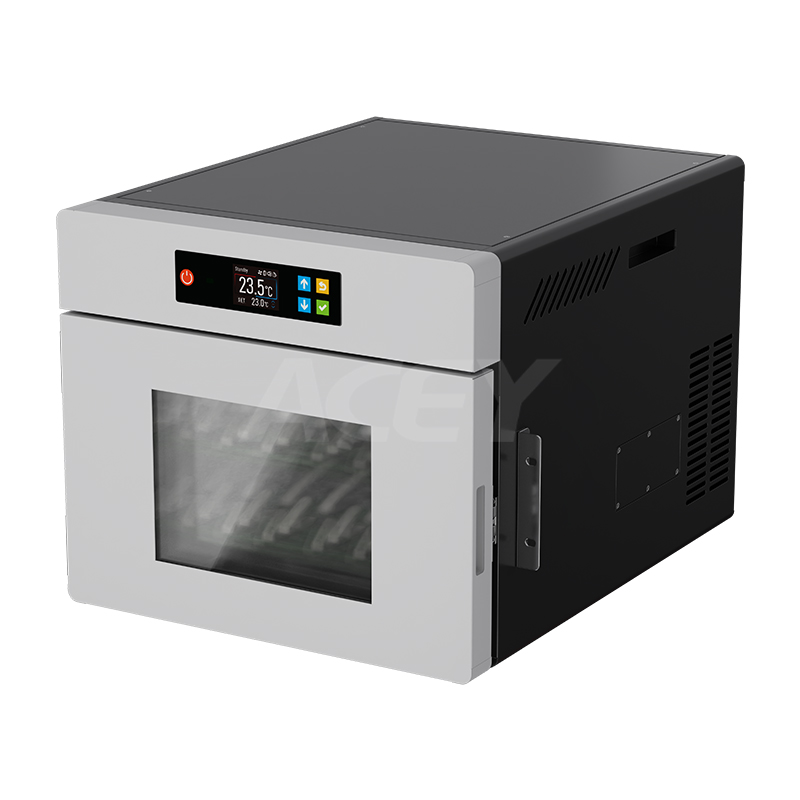

ACEY-WHW-25L-5V50mA-32CHコイン電池環境チャンバー付きバッテリーサイクラー充放電試験装置と25Lの環境チャンバーを一体化したコンパクトな電池サイクルシステムで、一定温度条件下でのコインセルおよび小型パウチセル試験用に設計されています。各層には16個の独立したチャンネルが装備されており、チャンバーは2層に対応しているため、最大32個のコインセルを同時に試験できます。試験ポートは接続に便利なように左右の内壁に配置されており、システムはBTS上位コンピュータソフトウェアを介して制御され、1つのプラットフォーム内で統一された操作、温度制御、データ管理が可能です。

生産機能

タッチボタンコントローラーを備えたLEDデジタルディスプレイで、読みやすく、操作が簡単
耐久性と耐腐食性を高めるために、粉体塗装と焼き付け塗装仕上げを施した高品質の冷間圧延鋼の外装を採用しています。
内部チャンバーはSUS304ステンレス鋼製で、優れた耐腐食性と簡単な清掃を保証します。
試験プロセスを安全かつ明確に観察するための、ステンレス鋼のフレームを備えた完全に透明な曇り止め強化ガラスの観察窓

製品仕様

アイテム	仕様
公称容量	25L
内部チャンバーサイズ	幅360×奥行300×高さ235mm
外形寸法	幅440×奥行580×高さ410mm
重さ	約45kg
テスト環境条件	周囲温度+25°C、RH≤85%、サンプルなし（無負荷状態）
温度範囲	15℃～60℃
温度変動	≤ ±0.5°C（無負荷、安定状態）
温度偏差	±2.0°C（無負荷、安定状態）
加熱時間	25°C → 60°C ≤ 50分（無負荷、平均非線形）
冷却時間	25°C → 15°C ≤ 60分（無負荷、平均非線形）
チャンバー構造	外装素材：冷間圧延鋼、粉体塗装、焼付塗装内側素材：SUS304ステンレス *断熱材：ポリウレタンフォーム
空気循環システム	半導体冷却/加熱モジュール付きDCファン
標準構成	ドア：フレーム付き中空強化ガラス固定具：接続プレート2個 *照明：LEDランプ
コントロールパネル	タッチ式コントロールボタン
コントローラ	LEDデジタルディスプレイ + タッチボタンコントローラー
設定方法	タッチボタン入力
制御方法	半導体冷却/加熱モジュールによるPID自動温度制御による強制空気循環
通信インターフェース	標準イーサネットポート
バッテリー試験ユニット	最大2台、合計16チャンネル（mAレベル機器）
ホストコンピュータ（中間レベルコントローラ）	1ユニット
ネットワークスイッチ	1ユニット
インストール要件	換気の良い場所近くに強い振動がない強い電磁場なし可燃性、爆発性、腐食性物質、粉塵のないこと
周囲条件	25°C ±3°C; RH ≤85%; 気圧 86kPa～106kPa
電源	AC（220±10％）V / 50HzまたはAC（110±10％）V / 60Hz、単相+保護アース
消費電力	0.2kW
最大電流	1A (220V) または 2A (110V)
注記	試験中にチャンバーのドアを開けると温度変動が生じる可能性があります
適用可能なセルタイプ	コイン型電池（mAレベル）

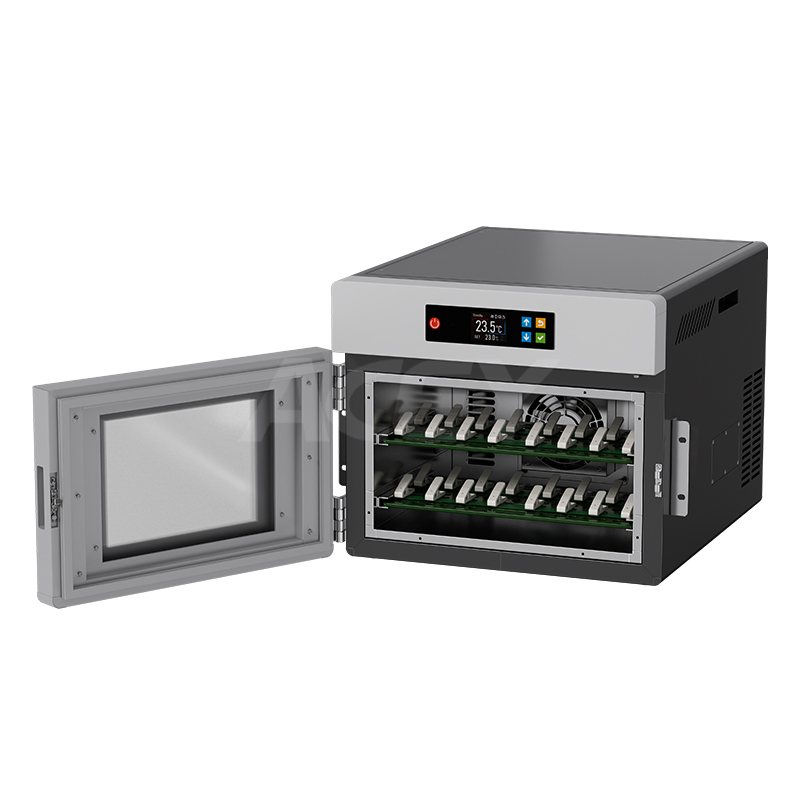

セル配置方法	左右の内腔壁から挿入

テストシステムパラメータ

アイテム		価値観
解決		AD:24ビット; DA:16ビット
入力インピーダンス		≥1GΩ
電圧	CV出力範囲	10mV～5V
	最小放電電圧	-5V
	正確さ	± 0.02% FS
	安定性	FSの0.04%
現在	出力範囲/チャンネル	レンジ1: 0.1mA; レンジ2: 1mA; レンジ3: 10mA; レンジ4: 50mA
	最小出力電流	0.2μA
	正確さ	± 0.02% FS
	CVカットオフ電流	レンジ1: 0.1μA;範囲2: 1μA;レンジ3: 10μA;レンジ4: 50μA
	安定性	0.04% FS
力	出力/チャンネル	0.25W
力	安定性	FSの0.08%
時間	現在の応答時間	<1ms (10%FS~90%FS)
時間	作業ステップ時間	≤ (365*24)h/ステップ時間形式-00:00:00.000(h, m, s, ms)
データ記録	データ記録条件	最小電圧変化: 10mV
データ記録	データ記録頻度	10Hz（最小データ記録間隔：100ms）
充電	充電モード	CC、CV、CCCV、CP
充電	カットオフ条件	電圧、電流、時間、容量、エネルギー、-ΔV
退院	放電モード	CC、CV、CCCV、CP、CR
退院	カットオフ条件	電圧、電流、時間、容量、エネルギー
脈	充電	CC、CP
	退院	CC、CP
	最小パルス幅	500ミリ秒
	脈拍数	最大32
	ChgとDschgスイッチ	サポートされている
	カットオフ条件	電圧、時間
DCIR	BTSDAで利用可能な計算されたDCIR値
サイクル	最大サイクル	65535
	最大歩数	254
	サイクルネスト	3
保護	安全保護	● 停電時のデータ保護
		● オフライン操作モード
		● 上限および下限の電流/電圧、遅延時間、温度などのユーザー定義の保護条件。
