自動ヘビーウェッジワイヤーボンダー装置超音波アルミワイヤーボンディングマシン

自動ヘビーウェッジワイヤーボンダー装置超音波アルミワイヤーボンディングマシン

製品説明

ACEY-3753A超音波ワイヤーボンディングマシンは、動力電池、蓄電池、各種リチウム電池モジュールの組み立て用に特別に設計された高精度溶接装置です。主にアルミバスバーと電池タブ間の信頼性の高い接続に使用されます

動作原理

超音波発生装置からの超音波は、トランスデューサーを介して高周波振動を発生させ、振幅変換器を介してウェッジに伝達されます。ウェッジがリード線と溶接対象物に接触すると、圧力と振動の作用により、溶接対象金属の表面が互いに擦れ合います。酸化膜が破壊され、塑性変形が発生し、2つの純金属表面が密着することで原子レベルの結合が達成され、最終的に強力な金属結合が形成されます

特徴

• 手動（フロントエンドステーション）ローディング、自動識別・位置決め、自動ボンディング、手動（バックエンドステーションへの流入）アンローディング
• この組立機は、お客様指定のバッテリー製品の接合生産専用です。汎用性はありません。
• その他の製品が必要な場合は、実際の状況に応じて変更して使用する必要があります。
• この機械は主に、フレームアセンブリ、XYZC 送りアセンブリ、自動送り機構、ワイヤ送り機構、治具位置決めおよびプレスアセンブリ、溶接ヘッド機構、およびコンソールで構成されています。
• XYZ モジュールは精密ボールねじ駆動を採用しており、距離繰り返し位置決め精度は ±0.02mm 未満、角度位置決め精度は ±1° です。
• 制御システムは産業用コンピュータ＋モーションコントロールカードを採用し、プライベートサーバーモーターの動作を制御します。操作とメンテナンスが容易で、制御インターフェースは使いやすく、パラメータ設定はデジタル化されているため、より柔軟です。
• 溶接圧力は自動的に制御され、強力な超音波パワーにより安定した信頼性の高い溶接品質が保証されます。
• この装置はデュアルポイント溶接（第一溶接と第二溶接）機能を備えており、はんだ接合部の抵抗を大幅に低減し、大面積パワーデバイスの溶接時の信頼性を向上させます。
• クイッククランプのクランプとワンボタンスタートを使用し、作業員が材料を排出するのが簡単かつ安全です。
• 左入右出はオンラインマルチセクショントラック伝送に使用でき、生産ラインに直接接続できます。

主な技術パラメータ

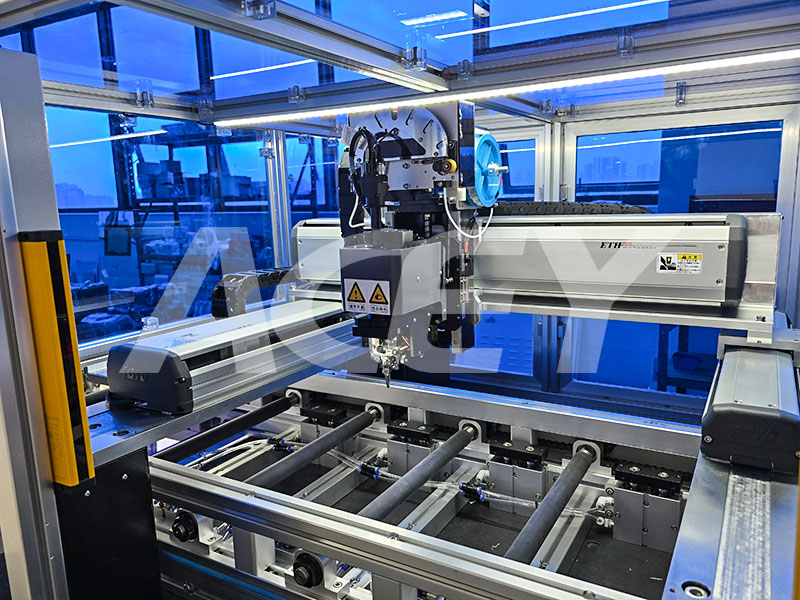

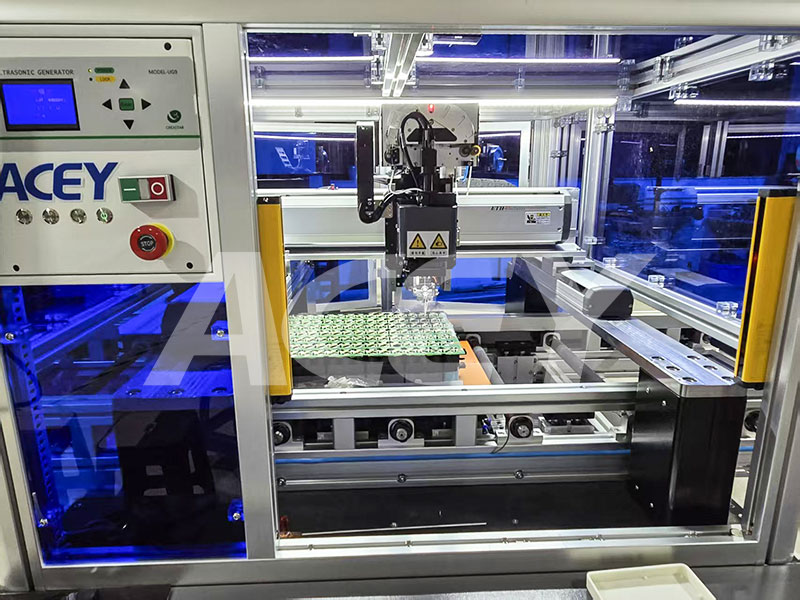

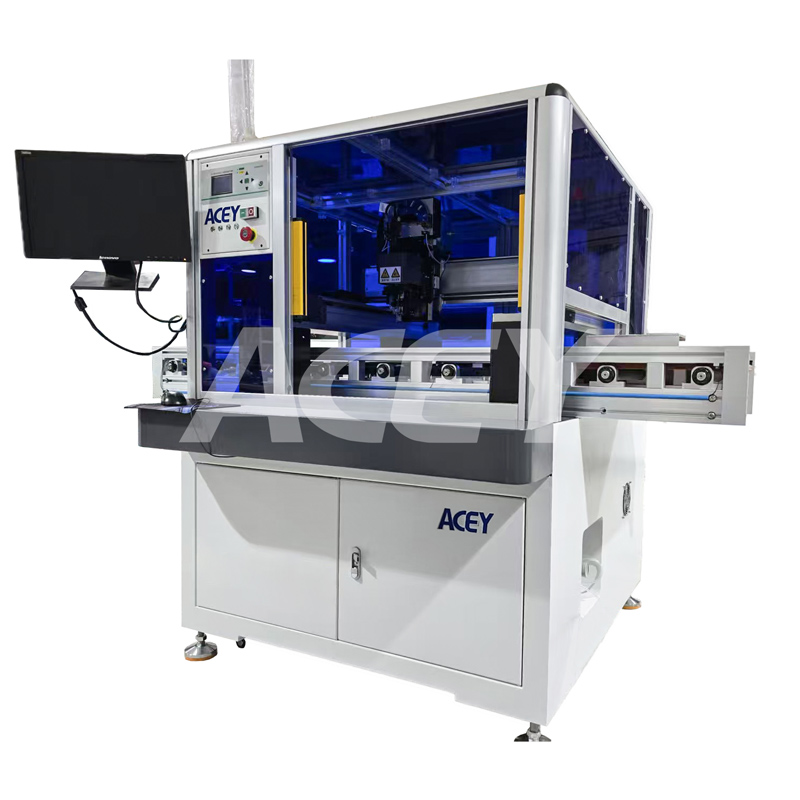

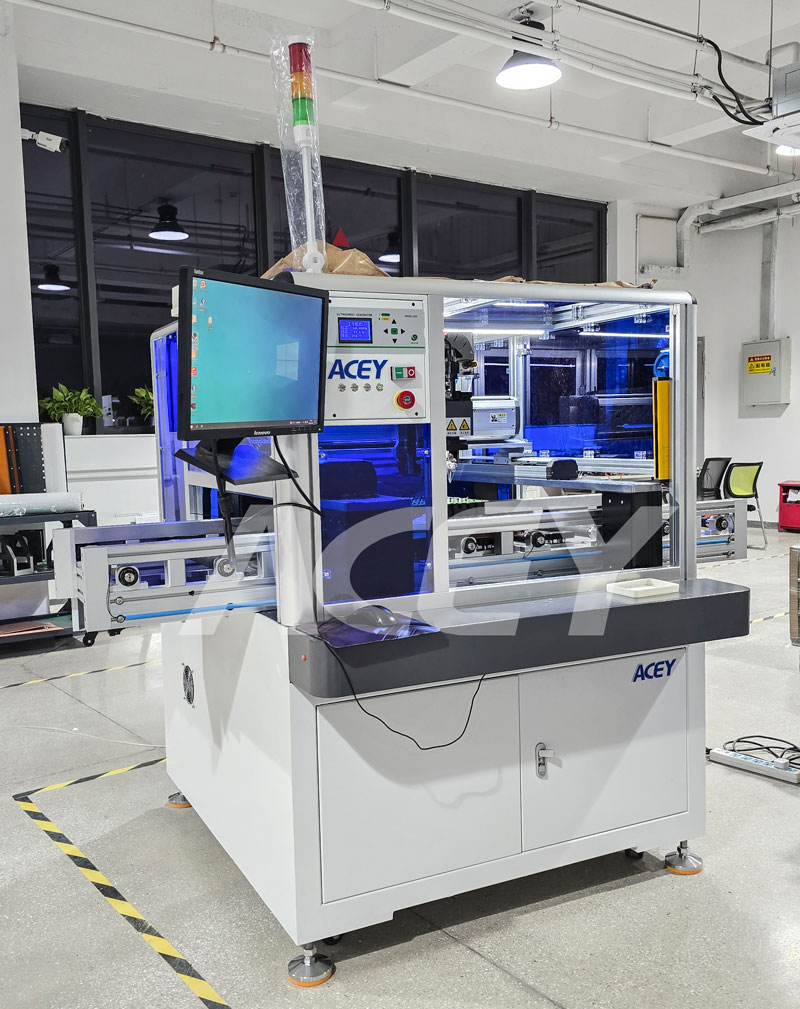

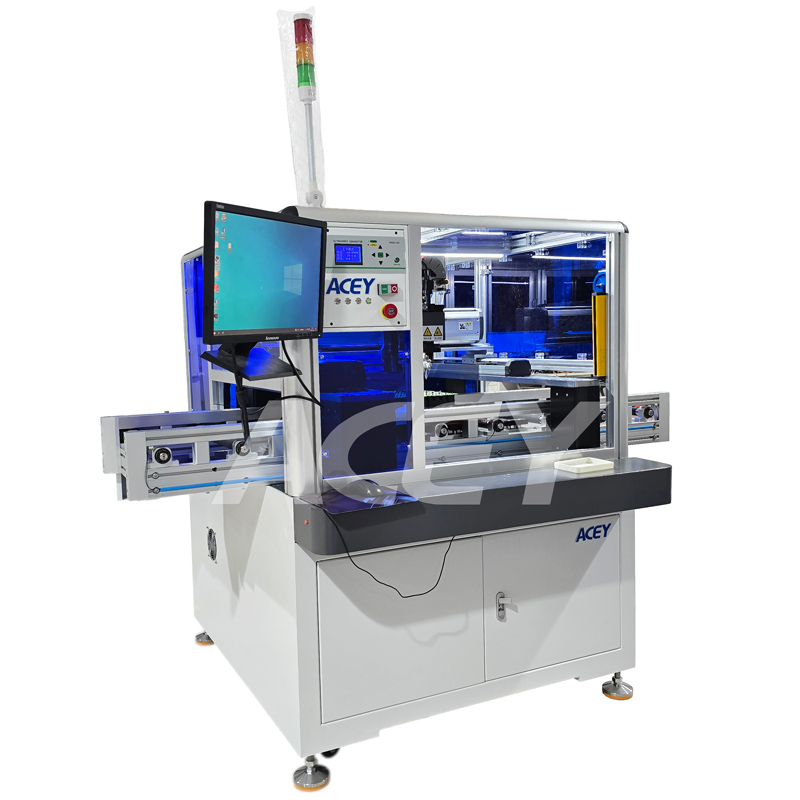

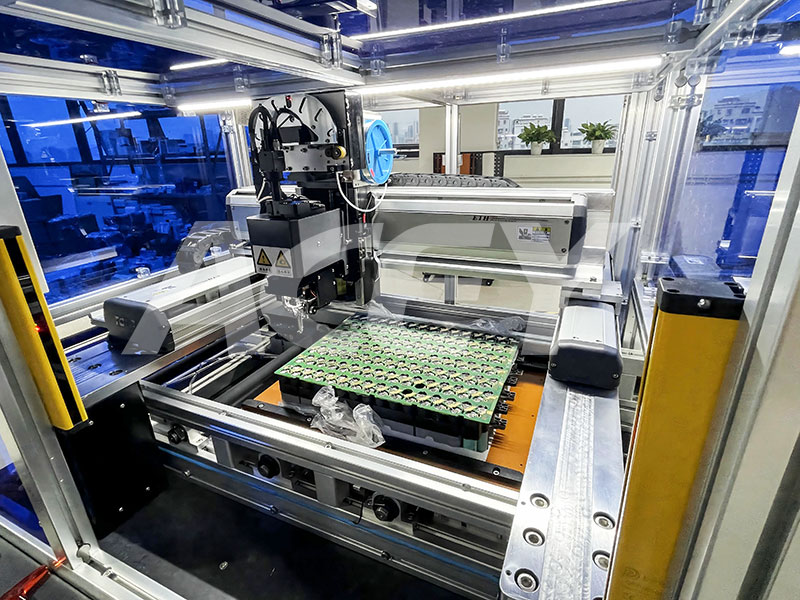

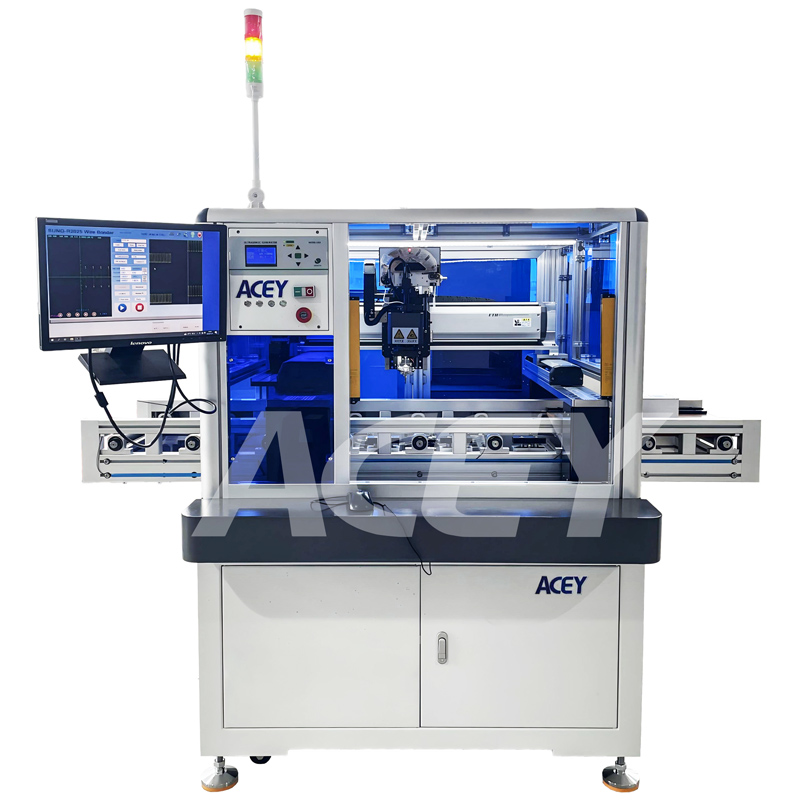

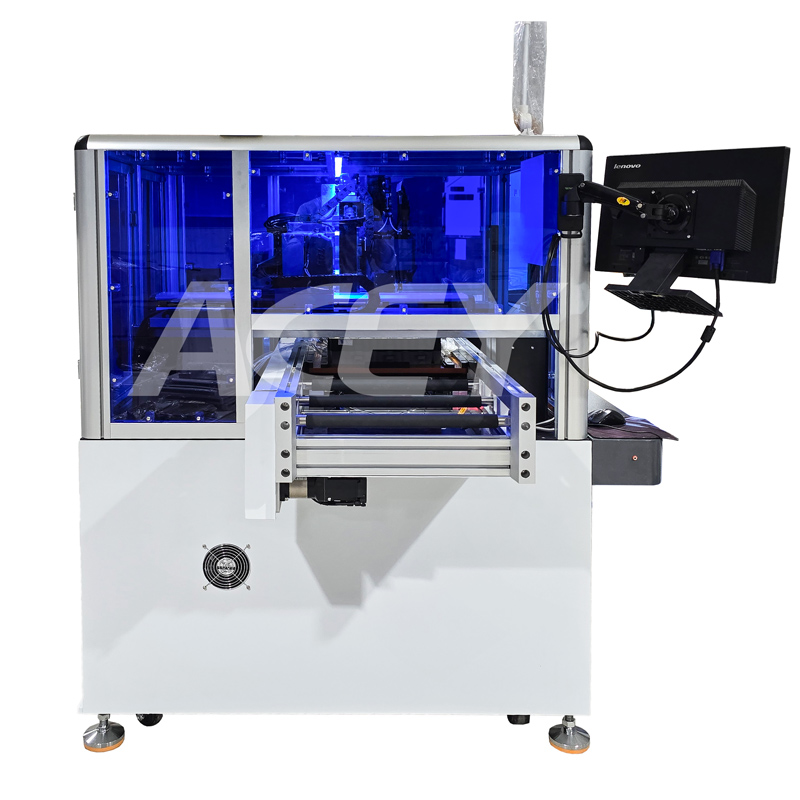

製品ディスプレイ
