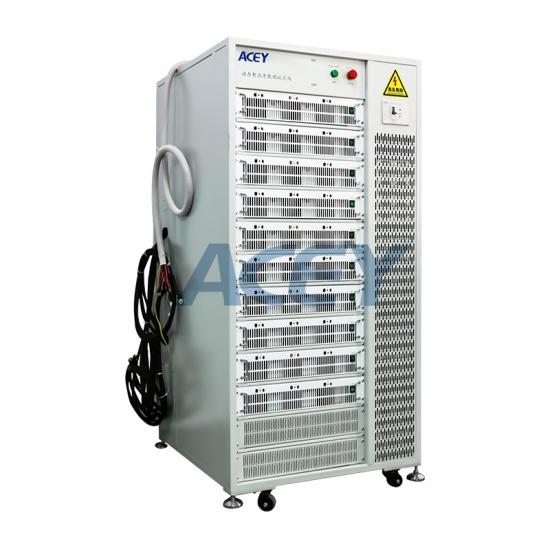

60V 100A 充電 100A 放電エネルギーフィードバックバッテリーパックテスター

いいえ

アイテム

機能要件

1

チャンネル

16

2

アクションモード

完全に独立している

3

メインチャンネル作業モード

充電: 定電流および定電圧充電 CCCV.&CC

放電: 定電流放電 CD.& CP

休憩、停止

メインチャネルテスト中止条件

時間、電圧、電流、容量など

4

メインチャンネルの電圧

充放電の電圧範囲

10V-60V

精度

±ï=0.1%RD+0.1%FSï=

解像度

1mV

メインチャンネルの流れ

最大出力電流

100A

最小出力電流

100mA

精度

±ï=0.1%RD+0.1%FSï=

解像度

1mA

パワー

出力

単一チャネル連続動作最大電力 10KW

補助チャンネルパラメータカットオフ機能

補助チャンネル信号が特定の条件に達したときに、メインチャンネルステップを停止または切り替えるように設定できます。

5

制御プログラム

S電源切断時のデータ保護、停電のサポート、手動停止、およびデータ ファイルからのテストの継続をサポートします。

以下を含む安全保護条件を設定できます: 電圧下限、電圧上限、電流下限、電流上限、電圧および電流トレンドã

補助チャネル保護条件を設定でき、電圧上限、電圧下限、温度上限、温度下限を含むパラメータを設定できます。

サイクルタイム

最大 9999

作業ステップ時間単位

時間ã分ã秒は利用可能です

データロギング

分5S

6

データ表示方法

ループリスト

サイクル数、充放電容量、充放電効率、充放電エネルギー、充放電平均電圧など

プロセスリスト

プロセスシリアル番号、動作モード、プロセス時間、容量、エネルギー、中央値電圧、終端電圧、終端電流など

詳細リスト

シリアル番号、システム時間、累積時間、電圧、電流、エネルギー、電力などの記録があります。

7

データエクスポート方法

データは EXCEL およびチャート ファイルにエクスポートでき、充放電効率、充放電曲線、電圧、容量、電流時間特性などのさまざまなデータ分析曲線を提供できます。 EXCEL にインポートできます。

8

カーブタイプ

X座標：トータル時間、充放電容量、サイクルタイム等を自由に設定できます。

Y座標：総電圧、電流、容量、単体温度、充放電容量、単体電圧等を自由に設定できます。

9

ソフトウェア保護

パワーダウンデータ保護、パワーオフ一時停止更新、過電圧および過放電保護、過電流および不足電流保護、容量保護、過熱保護、異常電流変動保護、異常充電電圧上昇レート保護、異常放電電圧低下レート保護。

ハードウェア保護

バッテリー反転、過電流保護、過電圧保護、短絡保護。

アラーム機能

ハードウェアには、緊急遮断スイッチ、停電後の自動シャットダウン、負荷の自動接続および切断などの機能があります。

10

出力線

電流線と電圧線が別々の 4 線式接続モード。

11

メンテナンス性

モジュール構造、利用可能なスペアパーツ、タイムリーな交換、修理のためのスペアパーツ、保証期間中は無料です。

12

テストチャンネルとバッテリーパックの接続方法

アリゲーターcランプ

13

機器のテスト環境と技術要件

単一キャビネットには 30KW 380V 三相 4 線式電源構成、換気および乾燥プラントが必要です

作業環境：温度 -10℃-1/240℃ / 湿度：10%-90%
