60V 50A 8チャンネルバッテリーパック充放電試験システム

ACEY-BA6050-8 バッテリーパック充放電試験システムは、バッテリーパックのサイクル試験、エージング、容量試験、および充放電性能評価に使用され、独立してプログラム可能なチャンネル、データ監視、および複数の安全保護機能を備えています。

ブランド:
ACEY
商品番号。:
ACEY-BA6050-8
コンプライアンス:
CE Certified
保証:
One-year warranty with lifetime support
注文（Moq） :
1 Set
支払い:
T/T
製品の起源:
China
リードタイム:
7-35 days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

60V 50A 8チャンネルバッテリーパック充放電試験システム

製品説明

ACEY-BA6050-8 60V 50A バッテリー充放電テスターは、充電式バッテリーパックのプログラム可能な充放電、サイクル、およびエージング試験用に設計されています。

このシステムは8〜60Vの電圧範囲で動作し、100mAから50Aまでの調整可能な充放電電流を提供します。バッテリーパックの容量試験、サイクルエージング、充放電特性分析、および生産性能検証に使用できます。

このテスターは8つの独立した試験チャンネルを備えており、各チャンネルで異なる試験要件に応じた独自の充放電プログラムを実行できます。制御ソフトウェアを通じて、充電、放電、休止、サイクルのステップを自由に組み合わせることができ、長時間の老化試験や性能試験のために複数のネストされたサイクルもサポートしています。

電圧および電流の測定精度は±(0.05%RD + 0.05%FS)に達し、電圧分解能は1mV、電流分解能は1mAです。また、システムは電圧、電流、容量、エネルギー、温度、その他の試験データを記録し、後の分析やトレーサビリティに役立てます。

用途

ACEY-BA6050-8 バッテリーパック充放電テスターは、以下に使用できます。

リチウムイオンバッテリーパックの充放電試験
LiFePO4バッテリーパックのエージングおよびサイクル試験
三元系リチウムバッテリーパックの性能試験
鉛蓄電池パックの試験
NiMHおよびNiCdバッテリーパックの試験
バッテリーパックの容量検証
バッテリーモジュールのサイクルエージング
バッテリーパックの充放電特性分析
EVおよびHEVバッテリーシステムの試験
バッテリーモジュールの生産試験
バッテリー工場および充電ステーションでのバッテリーメンテナンス

このシステムは、共通ポート型バッテリーパックと充放電別ポート型バッテリーパックの両方をサポートしています。

製品の特徴

8つの独立した試験チャンネルを装備しており、各チャンネルで個別に設定された充放電プログラムを実行できます。
8〜60Vの試験範囲をサポートし、100mAから50Aまでのプログラム可能な充放電電流に対応しています。
電圧および電流の精度は±(0.05%RD + 0.05%FS)に達し、安定したバッテリー性能試験を実現します。
定電流充電、定電流/定電圧充電、定電流放電、休止、停止、およびサイクル試験をサポートしています。
ソフトスタート電流出力により、充放電開始時の瞬間的な電流衝撃を低減します。
スムーズなCCからCVへの移行により、充電プロセス中の電流スパイクを回避します。
プログラム可能な作業ステップを組み合わせて、多層サイクルネストを備えたさまざまな試験手順を作成できます。
停電、通信中断、またはその他の異常停止後の未完了試験の自動継続をサポートしています。
リアルタイムの異常電圧および電流監視により、アラームをトリガーし、影響を受けた試験チャンネルを一時停止できます。
試験ログは、完全な試験プロセスと異常イベントを記録し、トレーサビリティを確保します。
充放電曲線は自由に選択および組み合わせが可能で、バッテリー性能分析に役立ちます。
試験データはExcelおよびチャートファイルにエクスポートして、さらなる処理を行うことができます。
モジュール式電源ユニット設計により、機器のメンテナンスと部品交換が簡素化されます。
オプションでSMBus、I²C、HDQ、SPI、CAN、およびRS485通信インターフェースをサポートしています。

試験機能

試験機能	説明
定電流充電	ソフトスタート出力を備えたプログラムされた定電流でバッテリーを充電します。
CC-CV充電	連続的な定電流および定電圧充電をサポート
定電流放電	プログラムされた定電流でバッテリーを放電
休止	データ取得を継続しながら電流出力を停止
サイクル試験	プログラムされた充電、放電、休止のステップを繰り返す
停止	チャンネルを停止し、バッテリー回路を切断

主な技術パラメータ

パラメータ	仕様
モデル	ACEY-BA6050-8
製品タイプ	バッテリー充放電／エージングテスター
チャンネル	8チャンネル
チャンネル制御	完全独立
充電モード	定電流／定電流・定電圧
放電モード	定電流放電／CP
その他のモード	休止／サイクル／停止
充放電電圧範囲	8–60V
最小放電電圧	8V（ポート電圧）
電圧精度	±(0.05%RD + 0.05%FS)
電圧分解能	1mV
最大出力電流	50A
最小出力電流	100mA
電流精度	±(0.05%RD + 0.05%FS)
電流分解能	1mA
最大連続電力	3kW / チャンネル
最大サイクル回数	9999
作業ステップ時間単位	h / min / s
最小データ記録間隔	5s
出力接続	4線式接続
バッテリー接続	ワニ口クリップ
電源要件	30kW、380V、三相4線式
動作温度	-10°C ～ 40°C
動作湿度	10%～90%
オプション通信	SMBus / I²C / HDQ / SPI / CAN / RS485

製品展示

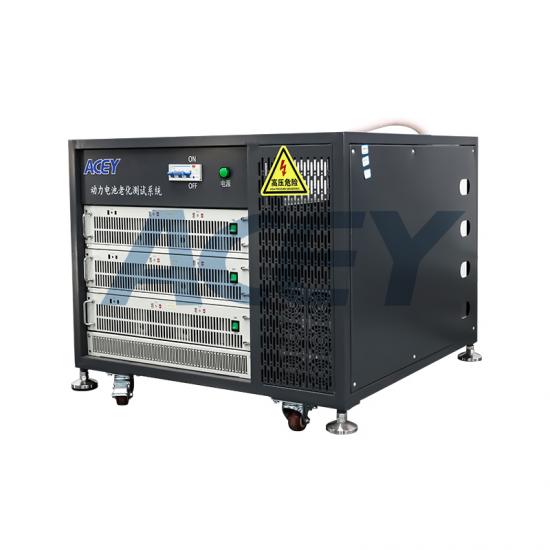

60V 50A battery aging cabinet

よくある質問

*ACEY-BA6050-8 バッテリー充放電テスターは何に使用されますか？
ACEY-BA6050-8 バッテリー充放電テスターは、バッテリーパックの充電、放電、サイクルエージング、容量試験、および充放電性能分析に使用されます。バッテリーの製造試験、バッテリーモジュールの評価、および長期サイクルエージング試験に使用できます。

*ACEY-BA6050-8 はどのバッテリー電圧および電流範囲をサポートしていますか？
ACEY-BA6050-8 バッテリーパック充放電試験システムは、8～60Vのバッテリー電圧範囲をサポートし、100mAから50Aまでのプログラム可能な充放電電流に対応しています。

*ACEY-BA6050-8 バッテリーエージングテスターはどのような種類のバッテリーをテストできますか？
ACEY-BA6050-8 バッテリーパックエージングキャビネットは、三元系リチウム、リン酸鉄リチウム（LiFePO4）、鉛蓄電池、ニッケル水素（NiMH）、およびニッケルカドミウム（NiCd）バッテリーパックに使用できます。共通ポートおよび充放電別ポートのバッテリー構成の両方をサポートしています。
