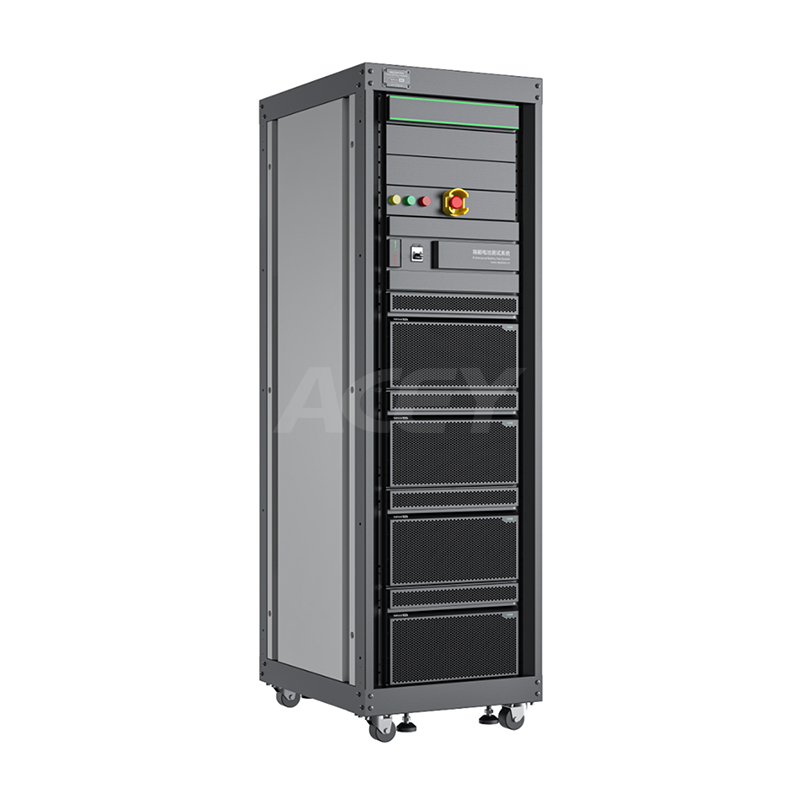

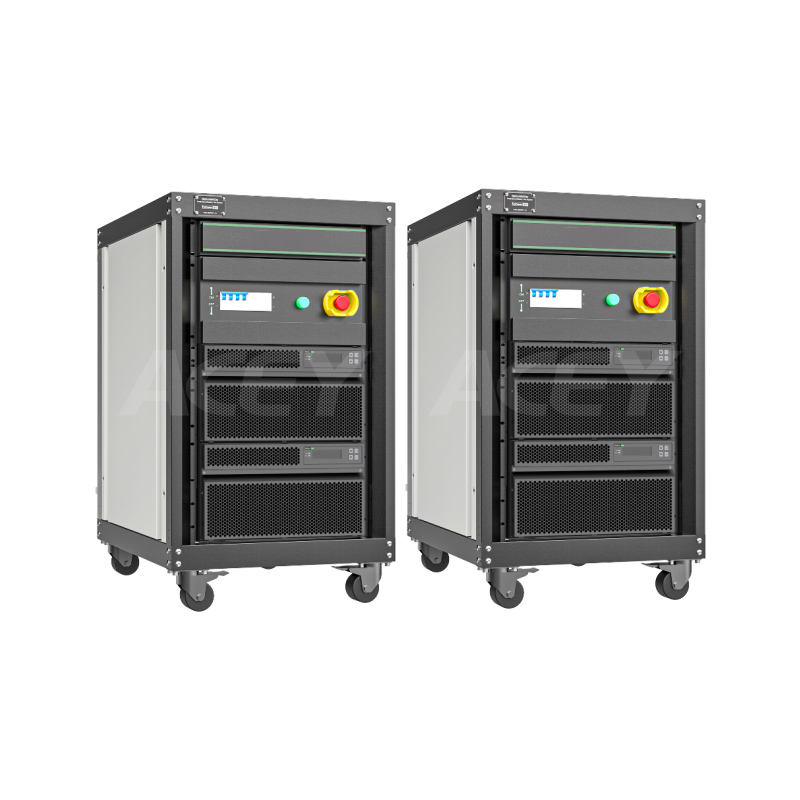

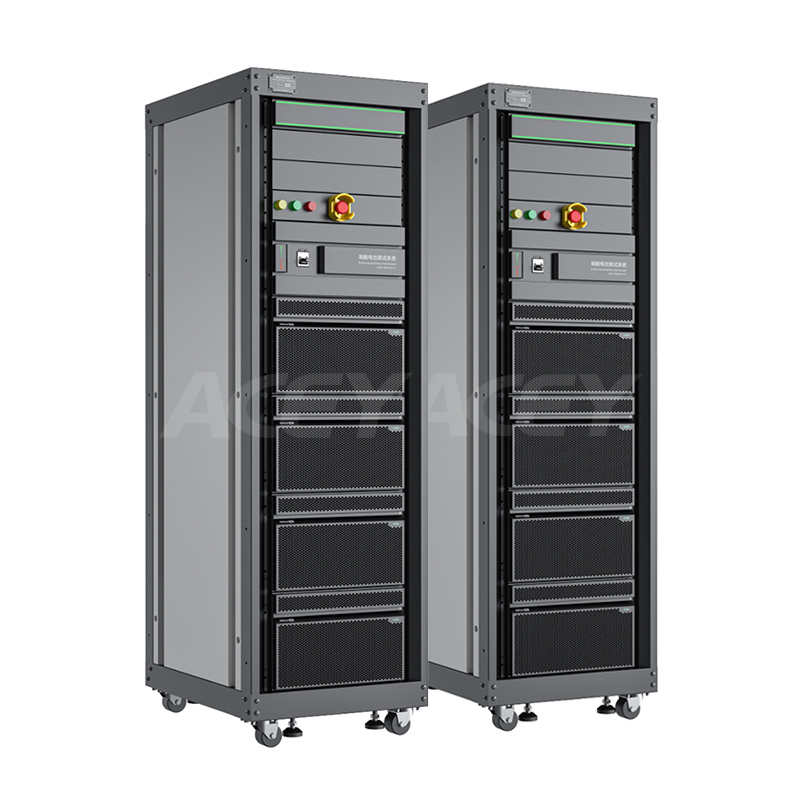

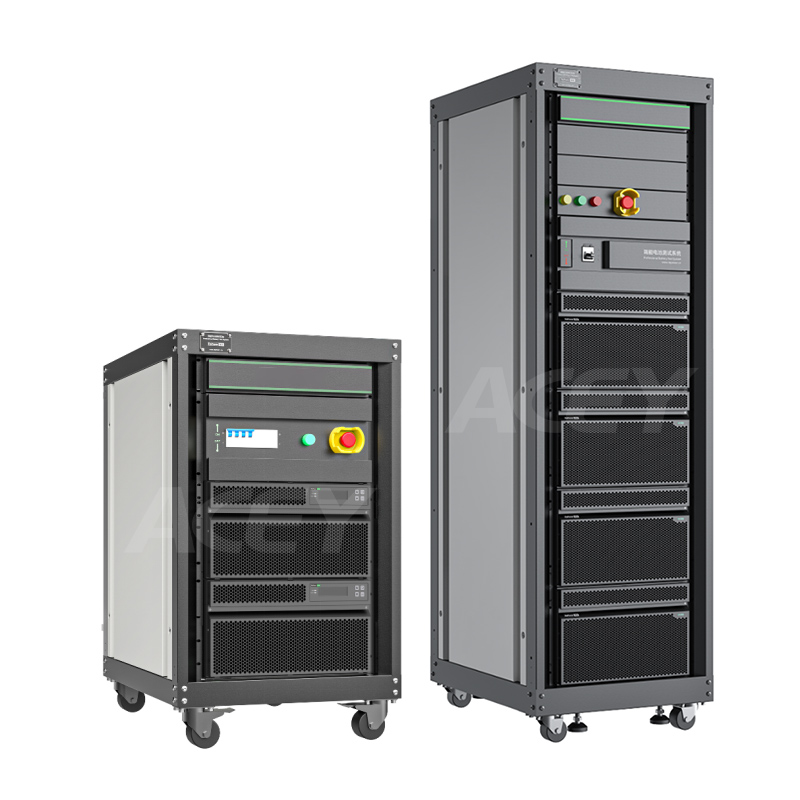

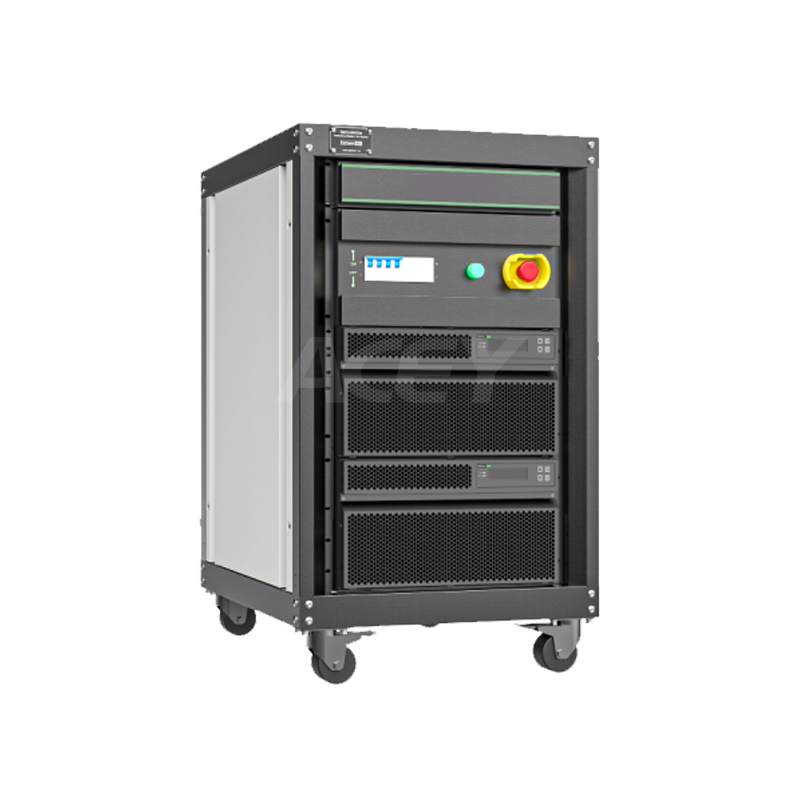

6V 500A再生型リチウム電池寿命サイクル試験機

ACEY-HRCDS-6V500A-4CH バッテリー寿命サイクル試験器は、バッテリーサイクル寿命試験、バッテリー容量試験、バッテリー充放電特性試験、バッテリー充電保持能力試験、バッテリー充放電効率試験、バッテリー過充電および過放電率耐性試験、パルス試験、動作条件試験などをサポートします。

ブランド:
ACEY
商品番号。:
ACEY-HRCDS-6V500A-4CH
コンプライアンス:
CE Certified
保証:
One Year warranty with lifetime support
注文（Moq） :
1 Set
支払い:
T/T
製品の起源:
China
リードタイム:
7days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

6V 500A 回生式リチウム電池寿命サイクル試験機

製品説明

ACEY-HRCDS-6V500A-4CHリチウム電池寿命サイクル試験機は、主にリチウムイオン電池、鉛蓄電池、ニッケルカドミウム電池、ニッケル水素電池などの電池生産または実験における寿命劣化試験と品質管理に使用されます。エネルギーフィードバック方式で、充放電の双方向で省エネルギーを実現し、大幅な電力消費コストを削減します。

製品の特徴

マルチレンジ電流サポート：0.05A-50A（精度≦0.05％FS）、50A-100A（精度≦0.05％FS）、100A-500A（精度≦0.05％FS）。
最小放電電圧：-6V。
高い信頼性、低ノイズ、高エネルギー密度により、実験室での使用に柔軟に対応できます。
エネルギーフィードバック（最適なグリッド効率70％）：エネルギーフィードバック方式により、充放電の両方で省エネルギーを実現し、大幅な電力コストの削減と、放熱による空調費用の削減を実現します。
治具接触インピーダンス監視：端子接触不良や経年酸化による安全上の問題を防止します。
CCCV充電：充電プロセス中に電圧や電流のサージが発生することなくシームレスに遷移し、ピーク電流による熱集中を効果的に防止します。これにより、電極粉の脱落、微小短絡、アイランド効果、過充電などが発生し、PCB保護機構が作動するのを防ぎます。
安定した高精度な電流電圧サンプリング：高精度、高ダイナミックレンジのADC/DACユニットを使用し、高電圧サンプリング精度と長期安定性を確保しています。
DL動的負荷保護機能：充放電時の電池を効果的に保護し、コネクタの緩みによるスパークや電流サージを防止し、MOSFETやヒューズなどの電池部品を守ります。
電圧クランプ機能：充電中に、電池保護回路の作動や機器異常が発生した場合に電圧を安全なレベルにクランプし、電池や電池保護基板の損傷を防ぎます。
ECD＆EVD保護：不適切な条件下で保護回路が作動する電池を回避し、識別し、充電または放電を早期に停止します。
豊富なソフトウェア機能：「動作条件シミュレーション試験」と「充放電試験」を含み、専門的なデータ分析ソフトウェアプラットフォームと連携することで、研究開発試験中の迅速なデータ分析を可能にします。動作条件シミュレーション試験は、ミリ秒レベルの試験検証のために条件ファイル（Excel形式、時間-電流、または時間-電力モード）のインポートをサポートします。
サードパーティデバイス制御サポート：試験中に環境チャンバーなどのデバイスを制御し、関連する試験データをまとめて保存して、電池試験の要件を満たします（オプション、サードパーティプロトコルが必要）。
容量校正機能：特定のステップの放電容量を、さまざまなサイクル試験における電流と容量の判定条件の基準として指定します。
RSOC容量充電試験サポート：前のサイクルからの充放電容量（またはそれ以前のステップからの累積容量）を、次のステップの容量判定条件を設定するための基準として使用します。
累積容量SOC機能（AH計算機）：プリセットされたセル容量に基づいてリアルタイムの累積容量を計算し、ステップ判定条件として機能します。
シングルチャンネル自動Excelエクスポート：関連する時間ノード/エクスポートパスを定義して、対応するチャンネルのExcelファイルを自動的に生成します。
データ統計機能：オンラインと履歴のデータ統計を含みます。

動作環境と技術パラメータ

筐体全体への電源供給：AC 380V±10％、周波数：50Hz±5％。
筐体全体の最大入力電力：14.3 kW（4CH）
動作温度：0℃～45℃。
周囲湿度：85％RH以下（結露なし）。
強い振動がなく、腐食性ガスや引火性・爆発性ガスがない環境。

パラメータ

No.	項目		ACEY-HRCDS-6V500A-4CH
1	メインチャンネル		2CH/モジュール
2	チャンネル動作モード		完全に独立しています。
3	メインチャンネル動作モード		充電：CC、CV、CCCV、CCからCVへの切り替え時に電圧または電流への影響なし。
			放電：CD、CP、CR、DCCV。
			定常、パルス試験、動作条件試験、DCIR試験。
	メインチャンネル試験カットオフ条件		時間、総電圧、総電流、容量、-ΔV、Vcell、RSOCなど。
4	メインチャンネル電圧	シングルチャンネル試験範囲	-6V～6V
		最小放電電圧	-6V（デバイスポート電圧）
		精度	≦0.05％FS（@25℃±10℃）、≦0.1％FS（@0-15℃、35-45℃）
		分解能	1mV
	メインチャンネル電流	シングルチャンネル試験範囲	±500A
		最小出力電流	50mA
		精度	50mA--50A：0.05％FS（@25℃±10℃）
			50A--100A：0.05％FS（@25℃±10℃）
			100A--500A：0.05％FS（@25℃±10℃）
		分解能	1mA
		電流立ち上がり応答時間	<5ms（10％FS～90％FS）
	時間	分解能	10mS
	補助温度（オプション）	範囲	-20℃～100℃
		精度	±1℃（0℃～70℃）
		分解能	0.1℃
	電力	出力電力	シングルチャンネル連続動作電力2500W
		安定性	±0.1％FS
5	通信		LAN
6	制御プログラム		停電時のデータ保護、停電による試験の継続、または手動による停止とステップパラメータのオンライン修正をサポートします。
			ユーザーは、最小電圧、最大電圧、最小電流、最大電流などを含む保護条件を設定できます。
			ユーザーは、最小電圧、最大電圧、最大温度、最小温度を含む補助チャンネル保護条件を設定できます。
			サイクル時間	最大9999
			プログラム可能なステップ	最大9999
			ネストループ	最大10層
			ステップ時間範囲	無制限、h、min、sをサポート
			データ記録	最大記録時間：10ms、電圧≦0.05％FS、電流≦0.05％FS
			プログラム機能	各ステップには1つまたは複数の出口があります
7	データ表示		サイクルリスト	循環数。充放電容量、効率、電力、平均電圧など。
			プロセスリスト	プロセス番号、動作モード、プロセス時間、容量、電力、DIR、中間電圧、カットオフ電圧、カットオフ電流など。
			詳細リスト	記録番号、システム時間、累積時間、電圧、電流、エネルギー、電力、セル温度など。
8	データエクスポート		データはEXCEL、TXT、または図としてエクスポートできます。充放電効率、充放電曲線、電圧、容量、電流-時間特性曲線などを提供します。
9	データ保存		ファイルとして保存
10	曲線タイプ		X座標：総時間、充放電容量、サイクル時間、電圧、電流、容量。
			Y座標：総電圧、電流、容量、電力、セル温度（オプション）、充放電終了容量など。
11	ソフトウェア保護		停電時のデータ保護、電源復帰による試験継続、OVP、ODP、OCP、UCP、OTP、容量保護、異常電圧トレンド保護、異常電流トレンド保護、異常電流変動保護、異常電圧変動保護、異常充電電圧上昇率保護、異常放電電流低下率保護。
	ハードウェア保護		停電、開放回路および短絡保護。逆接続または誤接続保護、OCP、OVP、OTP、治具接触異常保護。
	警告機能		緊急時に自動的にスイッチオフ、停電時のシャットダウン、負荷の自動接続と切断。
12	バーコードスキャン		バーコードによる試験開始と試験データの紐付けをサポートし、電池を迅速かつ正確に分類します。詳細な電池データベース管理機能をサポートし、電池情報を試験データベースに接続することで、データベースシステムの管理が容易になります。
13	サンプリング端子		4極サンプリング。銅ノーズまたはその他の治具。
14	エネルギー消費		グリッドへの放電電力フィードバック
15	冷却方法		強制ファン冷却
	ノイズ		70dB未満
	IP等級		IP20
16	修理		モジュール化された構造。スペアパーツで交換または修理できます。
17	ソフトウェアアップデート		ハードウェアとの互換性がなくなるまで、定期的なソフトウェアアップグレードサービスを提供します。
