10000A 自動両面18650バッテリーパックスポット溶接機（コンベア付き）

10000A 自動両面18650バッテリーパックスポット溶接機（コンベア付き）

説明

ACEY-D300BS自動インライン両面バッテリースポット溶接機は、パック組立前の単一セルの直列および並列スポット溶接用に設計されています。バッテリーパック生産ラインへの統合に適しており、溶接の安定性とスループットの向上に役立ちます。

電気制御システムは、高度な統合性と高い汎用性を備えたモジュール設計を採用しており、メンテナンスとサービスが容易になります。主要な駆動機構はサーボモーターで駆動され、高い位置決め精度と安定した動作を実現します。電気回路には、国内外の規格に準拠した標準制御部品を使用しているため、交換が容易で長期的な信頼性を確保しています。

本機は、AutoCADデータインポート、アレイモード、マニュアルモードの3つのプログラミング方法をサポートしています。これらの柔軟な操作オプションにより、溶接効率が大幅に向上し、PACK組立ラインにおける標準化された信頼性の高いスポット溶接性能が確保されます。

特徴

• 溶接スポットの追跡と、誤った溶接、欠落した溶接、または欠陥のある溶接に対するアラームを備えた簡単な操作。
• 交換リマインダーとリセット機能を備えた溶接針寿命モニタリング。
• 複数のプログラム保存機能を備え、CAD インポート、配列、手動プログラミング モードをサポートします。
• 生産ラインとの統合が容易なインラインコンベア設計。
• バッテリーの変形を軽減する軽量ミヤチ型溶接ヘッド。
• デュアル溶接針の圧力を独立して調整します。
• 電極の摩耗を減らし、溶接品質を向上させる空冷または水冷システム。
• 中断された溶接のための原点復帰およびブレークポイント再開機能。
• 調整可能な間隔と柔軟なパラメータ設定により、シングル、デュアル、トリプルポイント溶接をサポートします。

技術的パラメータ

製品パラメータ

機器電源：二相 220V±10%/50Hz±10%
機械全体の電力: 4000W
装置空気圧：0.3～0.6Mpa
装備重量：400kg。
外寸：L1200mm×W1200mm×H1980mm。

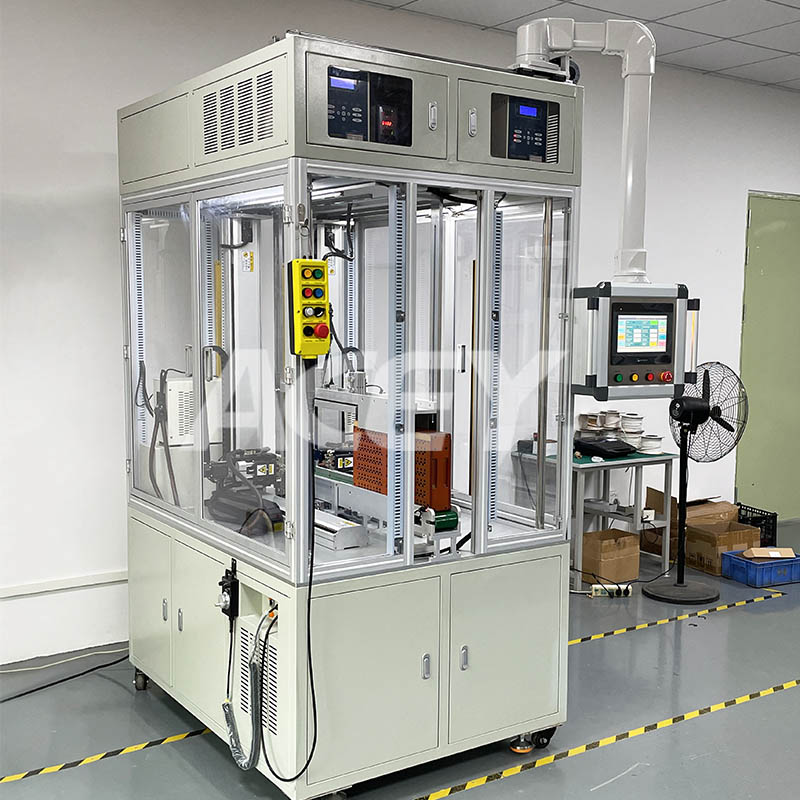

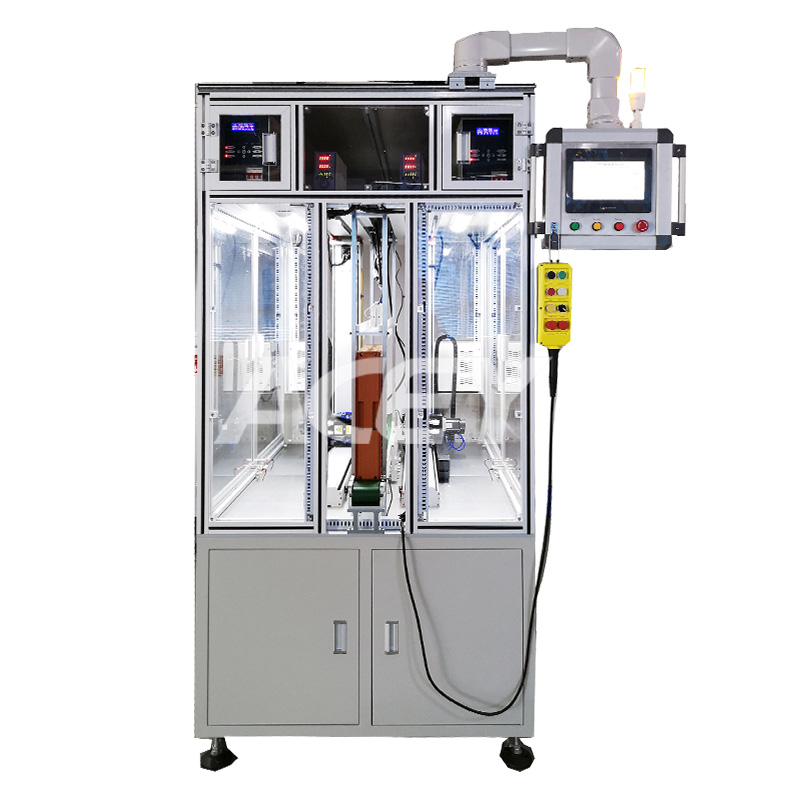

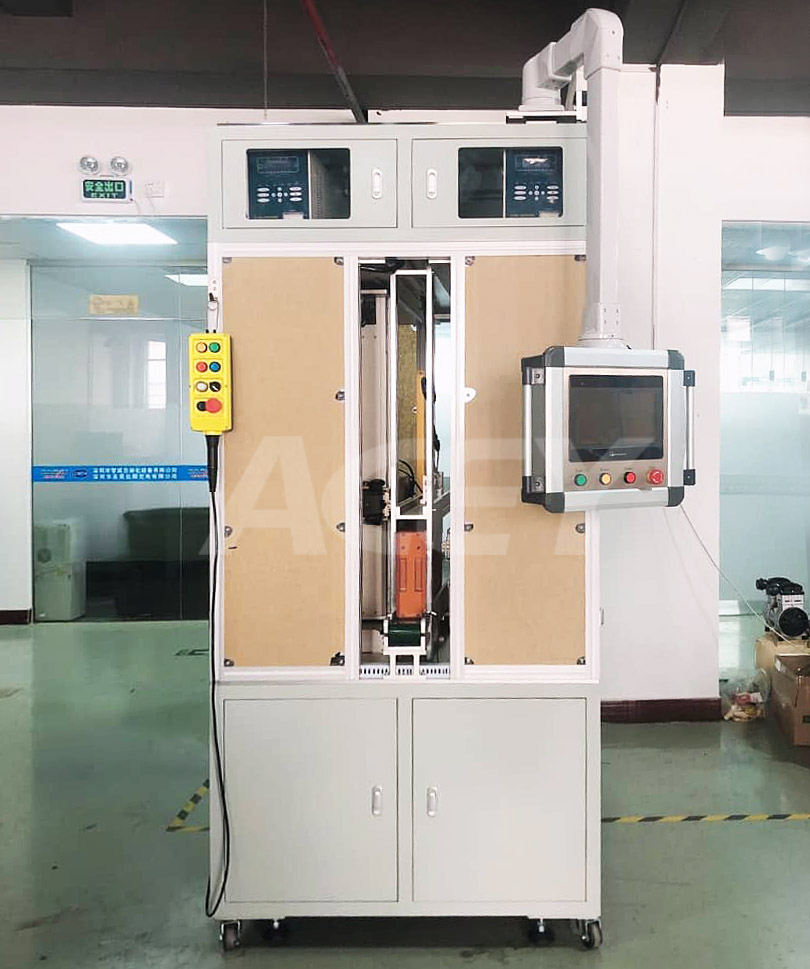

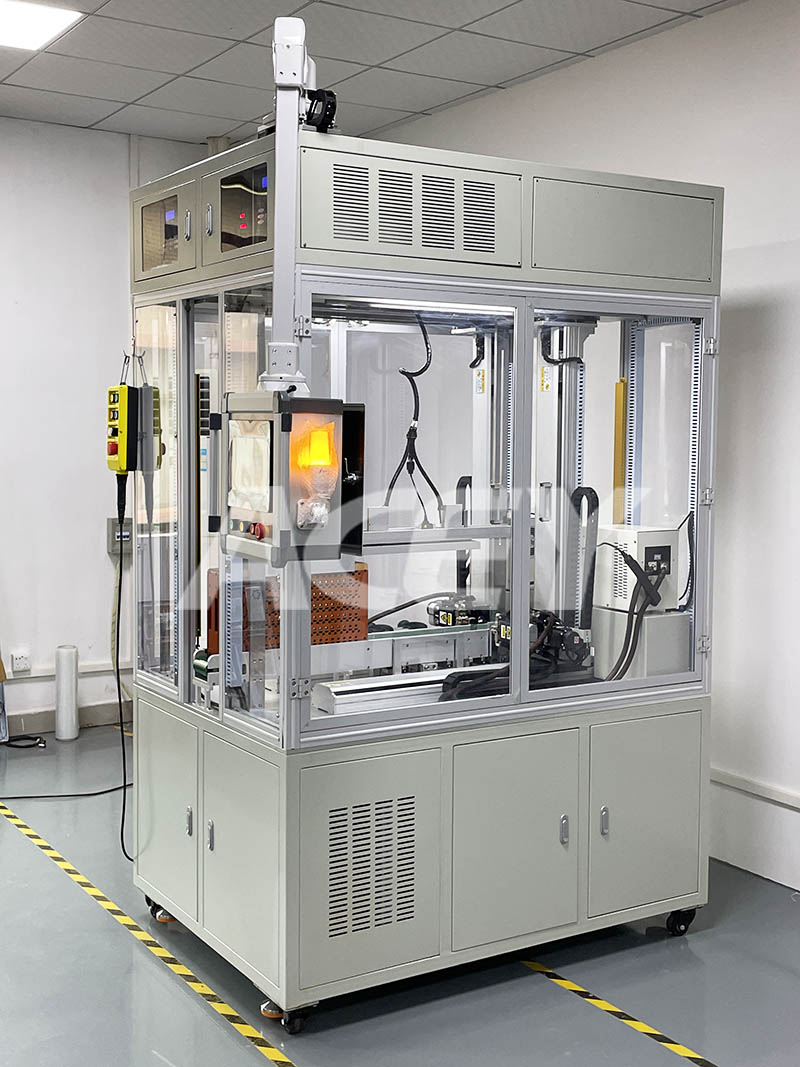

製品詳細
