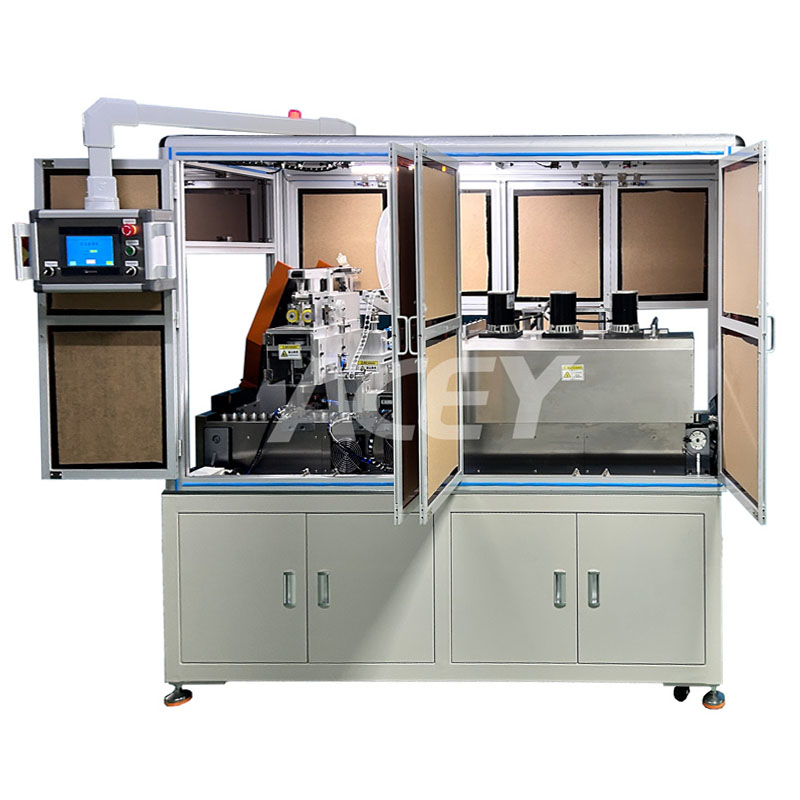

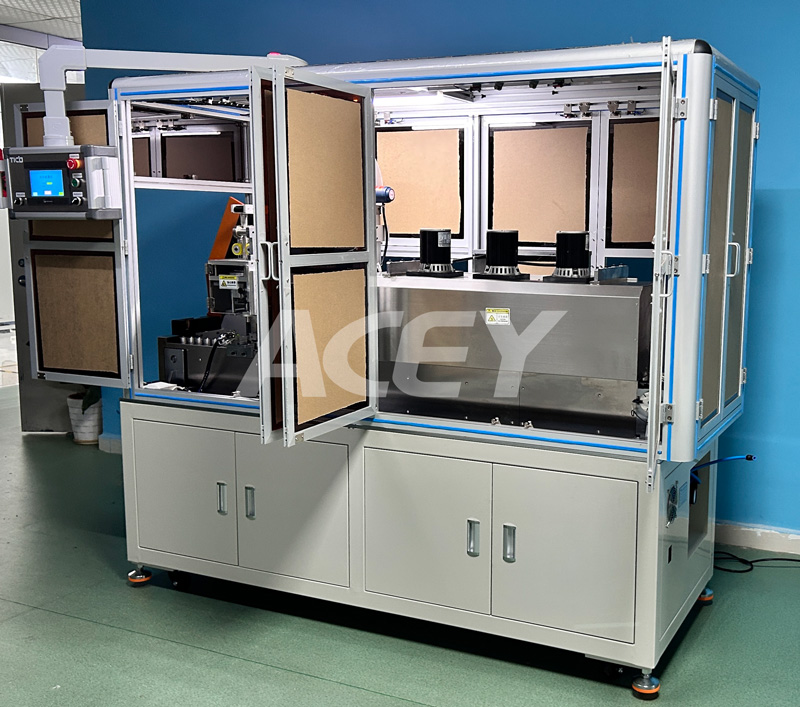

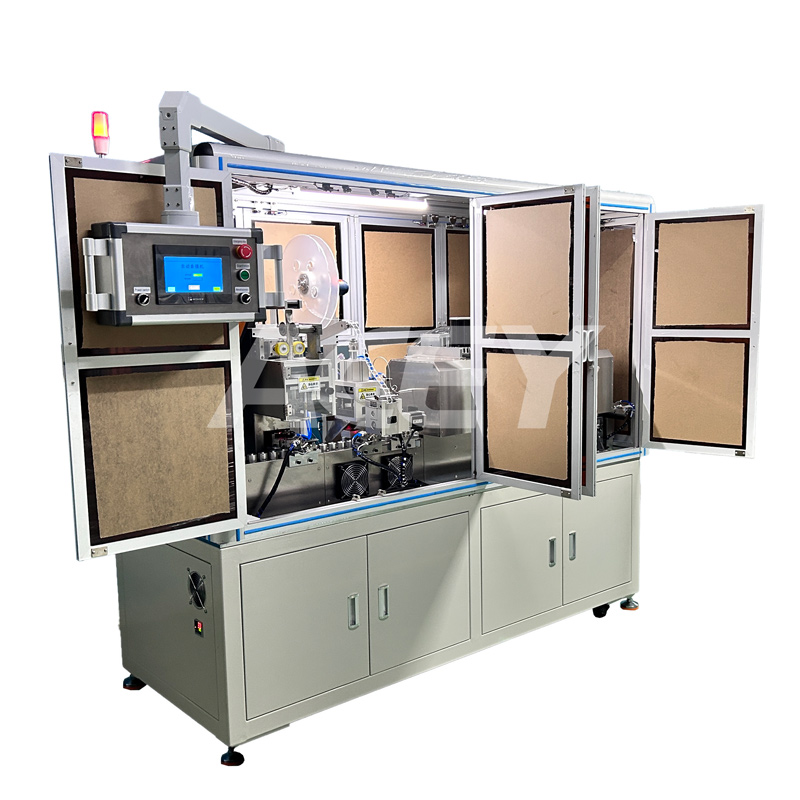

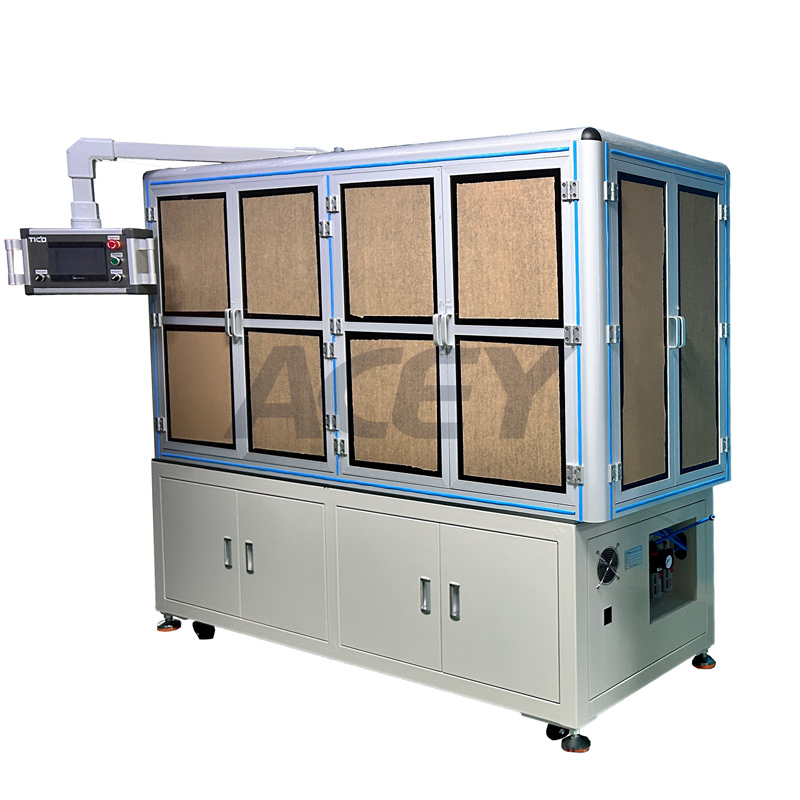

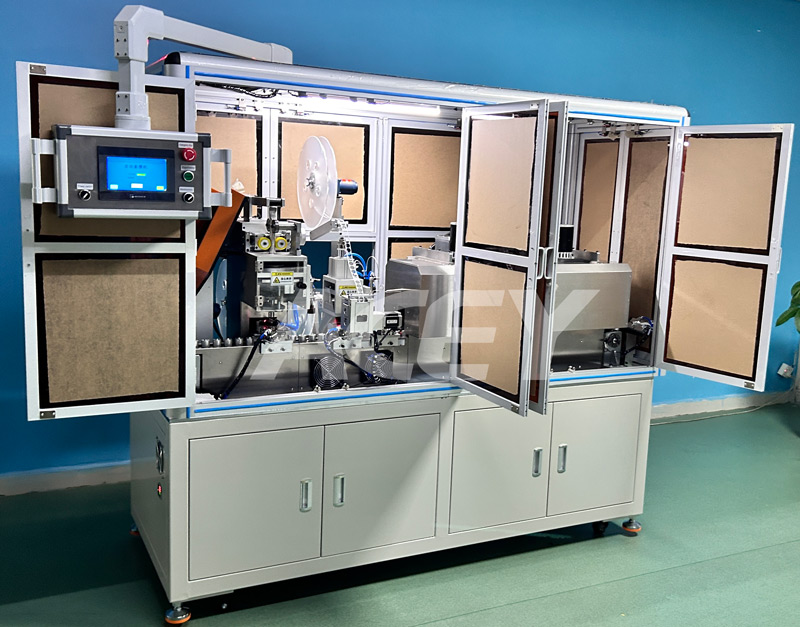

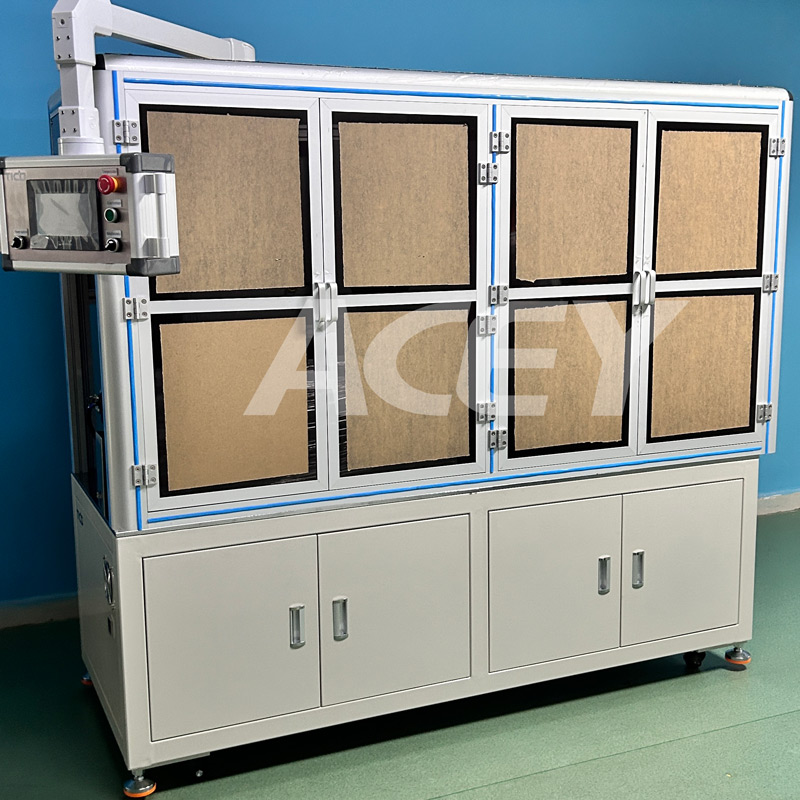

18650 21700 26650バッテリー用自動PVC熱収縮スリーブ機（カバー付き）

18650 21700 26650バッテリー用自動PVC熱収縮スリーブ機（カバー付き）

製品説明

安全カバー付きACEY-ASM-1C自動収縮スリーブ機は、単3形、単4形、円筒形18650、21700、26650、その他のスチールケースリチウム電池に熱収縮チューブを自動で装着するのに適しています。サーボフィードシステムを介して熱収縮スリーブを電池に自動的に装着し、スリーブに絶縁パッドを打ち込んで挿入した後、セルを熱収縮オーブンに通します。セルは回転することで均一に収縮します。その後、専用のステーションでインクジェットマーキングを行い、完成した電池はバッファステーションに排出されます。バッファが満杯になると、電池は自動的にプラスチックトレイに押し込まれます。

システム構成

a) 自動ローディング機構: バッテリーがボックスに装填され、速度制御モーターによってバッテリーが回転しながら搬送されます。
b) 材料コンベア: 材料は速度制御モーターとステッピングモーターによって搬送されます。

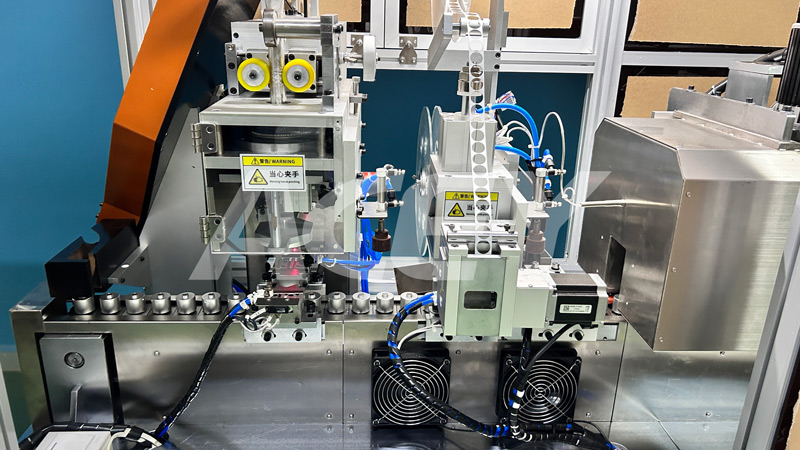

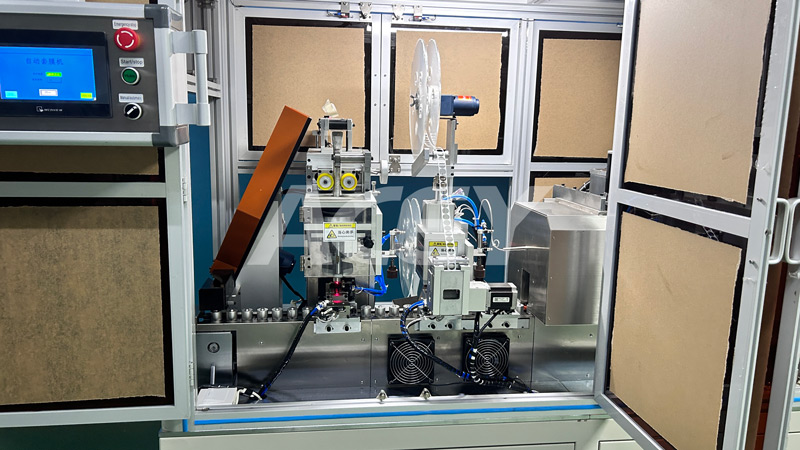

c) スリーブアセンブリ: サーボモーターと切断システムで構成され、各コンポーネントはそれぞれの場所で特定の機能を実行します。
d) パンチングとパッド配置: 絶縁シートを自動的にパンチして挿入します。
e) 熱収縮チューブ: 設定された温度でチューブを自動的に収縮します。
f) 電気制御：主にエアスイッチ、DC電源、PLC、センサー、リレーなどから構成されます。
g) 機械構造: アルミニウムプロファイル、板金キャビネット、ブラケットなどから構成されます。
h) 自動トレイローディング：熱収縮後、セルはバッファリングラインでバッファリングされ、プラスチックトレイに押し出されます。トレイが満杯になると自動的に上昇し、手動でトレイを取り外して空のトレイと交換します。

特徴
a) 電池箱全体を装填するための自動装填機構
b) 自動荷降ろし用自動荷降ろしラック
c) オンライン検出用光電センサー（電池の有無検出）
d) 空きスペースの自動記憶
e) 熱収縮チューブの自動適用、絶縁ガスケットの自動打ち抜き、電池の配置、自動熱収縮、自動カウントおよび表示
f) サーボ制御の熱収縮チューブ供給により、高い供給精度を実現
g) 自動温度調整と最小限の温度差を実現する内部循環式熱風送風機
h) 熱収縮炉内での電池の自動回転により、均一な収縮と優れた真円度が保証されます。
i) オーブン内での電池の滞留時間が短く、PTCサーミスタの性能が最小限に抑えられる
j) バッテリーコンベアの速度を調整可能。さまざまな速度に柔軟に調整できます。
カラーフィルムラミネート専用のカラーマークセンサーを搭載し、給紙精度を制御

仕様

• 生産効率とモデル：50〜60個/分、設備利用率は99％を超え、歩留まりは99.5％を超えます。
• 適応電池型式：円筒形電池（各種高さに対応）。
• 切断長さ精度±0.3mm以内。
• 熱風オーブンの長さは1000mm、温度と速度は調節可能（約165℃）。
