20kHz 6500W超音波ワイヤーハーネス溶接機

20kHz 6500W 超音波ワイヤーハーネス溶接機

製品説明

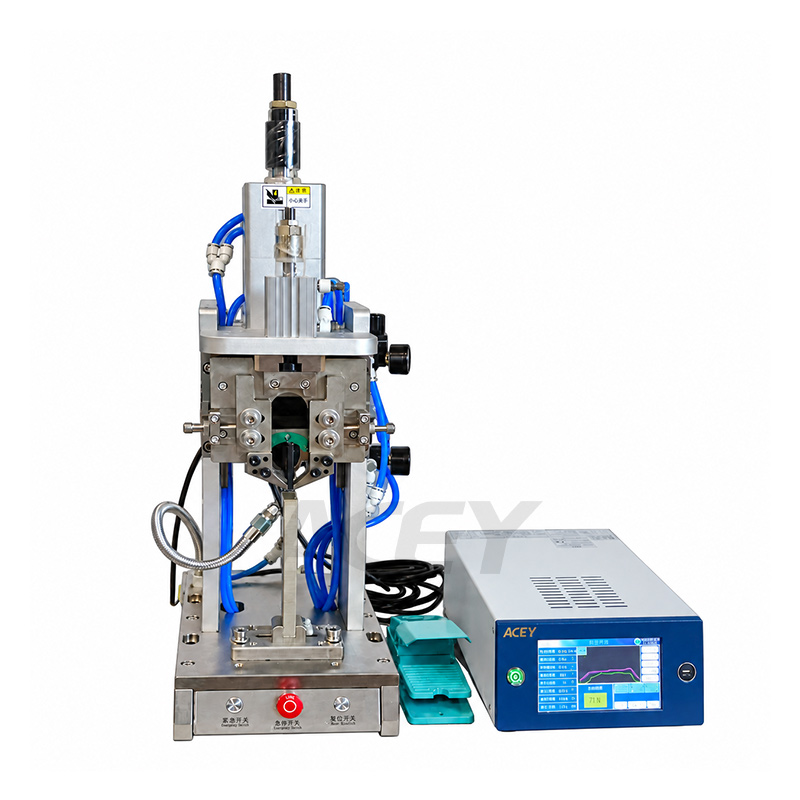

ACEY-UWM-20-6500 超音波ワイヤーハーネス溶接機超音波振動と圧力によってワイヤー端部を接合します。自動車用ワイヤーハーネスの製造、バッテリーモジュール配線、その他の電気接続アプリケーションで使用されます。本機は20kHzで動作し、定格出力は6500Wで、上部溶接ホーンはワイヤーサイズと接合要件に合わせて調整されます。

DSP回路およびICSデジタル制御システムにより、連続調整可能な超音波振幅、エネルギーおよび時間の溶接モード、ならびに自動周波数追従をサポートします。オペレーターは、検証済みの溶接作業を切り替える際に、7インチタッチスクリーンを通じて溶接パラメータを設定および呼び出すことができます。多段階パスワード保護により、日常操作とプロセス調整が分離されます。

本機は、据付とメンテナンスのために、空気圧駆動と独立した溶接ヘッドおよびジェネレータ構造を採用しています。電圧、過電流、および溶接過負荷保護により、システムの動作を監視します。溶接結果は標準通信プロトコルを通じて出力でき、MES統合用のインターフェースが備わっています。

製品の特徴

• 6500Wの定格出力を備えた20kHz超音波システム： バッテリーモジュール組立における指定された銅線とストリップの溶接アプリケーション向けに構成されています。
• 調整可能な溶接パラメータ： 異なるプロセス要件に対応する、エネルギーおよび時間の溶接モードを備えた、連続調整可能な超音波振幅。
• プリセットパラメータの呼び出し： 複数の溶接パラメータプリセットをサポートし、オペレーターが検証済みの溶接作業の設定を呼び出すことができます。
• デジタルプロセス制御： ICSシステムは、ミリ秒単位のサンプリング、起動時セルフチェック、および動作中の自動周波数追従を提供します。
• 7インチタッチスクリーン： パラメータ調整、機械操作、および溶接結果表示のためのグラフィカルインターフェースを提供します。
• 溶接データ出力： 標準通信プロトコルを通じた溶接結果の出力をサポートし、MES統合用のインターフェースを提供します。
• システム保護： 電圧保護、過電流保護、および溶接過負荷フィードバックが含まれています。
• 多段階パスワード保護： オペレーターのアクセスと、パラメータ調整および管理機能を分離します。

バッテリーモジュール溶接アプリケーション
この構成は、バッテリーモジュール組立時の銅線とニッケルメッキ銅ストリップの溶接を対象としています。参考アプリケーションには、メインモジュール接続線およびCCS線が含まれます。

溶接マーク寸法は、指定されたアプリケーションのプロセス上の参考値です。最終的なツーリングと溶接設定は、ワイヤーの構造、ストリップの厚さ、材料の状態、および利用可能な溶接スペースによって異なります。

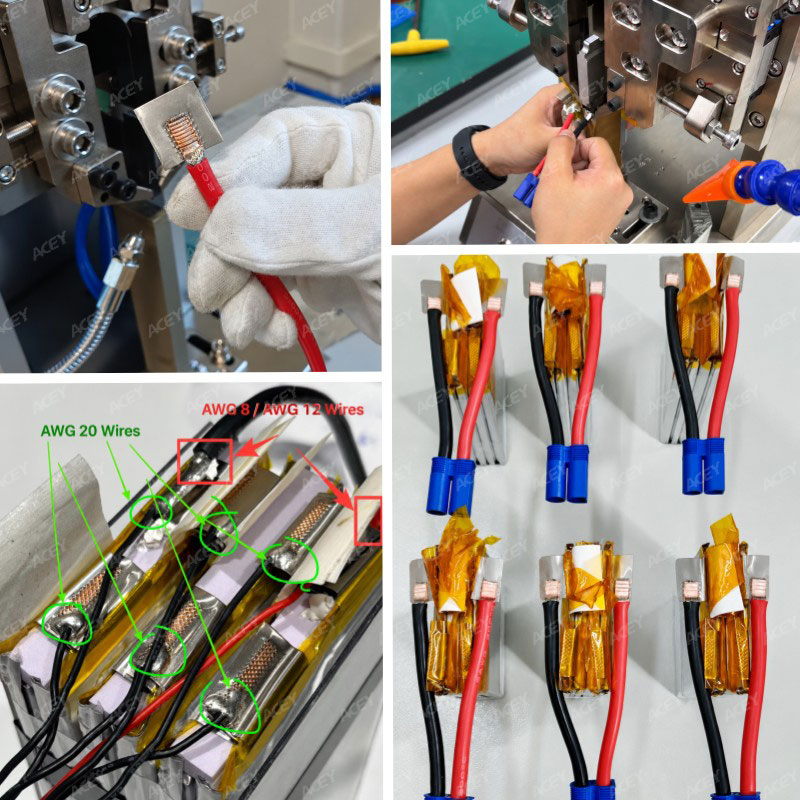

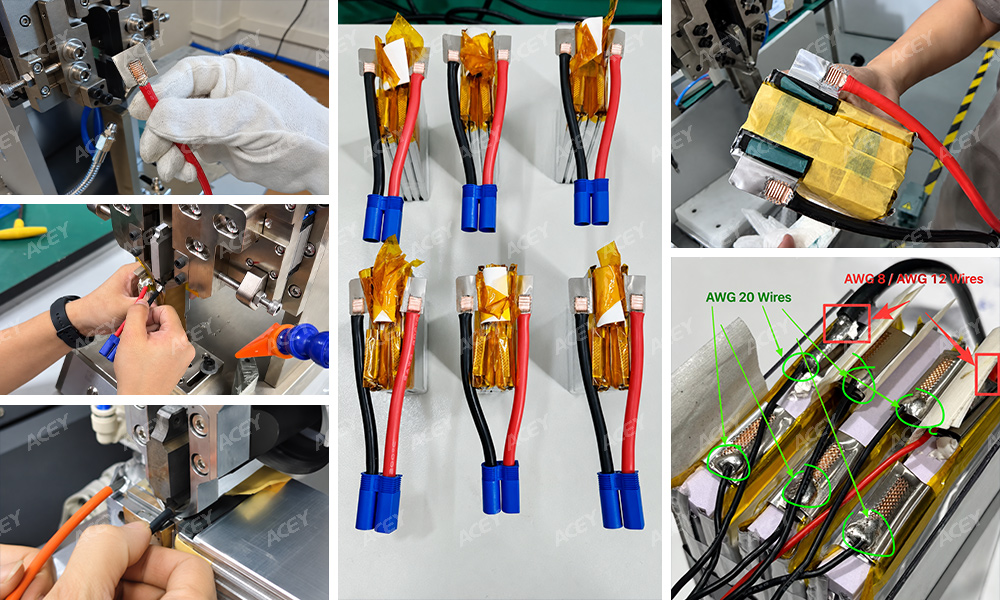

パウチ型バッテリーパック溶接結果

技術仕様

サービスとサポート

ACEYは、合意された保証条件の下で1年間の機器保証を提供し、あわせて操作および保守のトレーニングを行います。トレーニングでは、機器の構造、通常操作、日常保守、トラブルシューティング、緊急手順をカバーします。保証期間終了後も継続的な技術サービスをご利用いただけます。

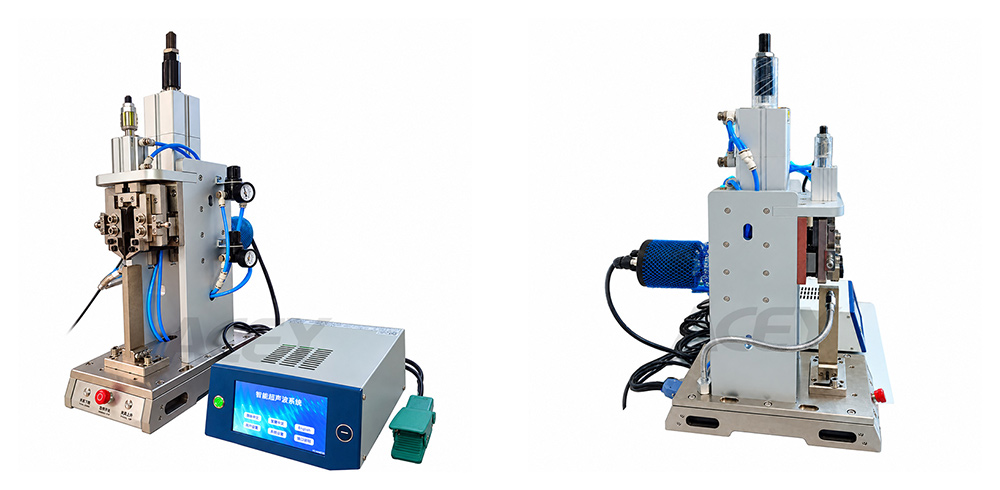

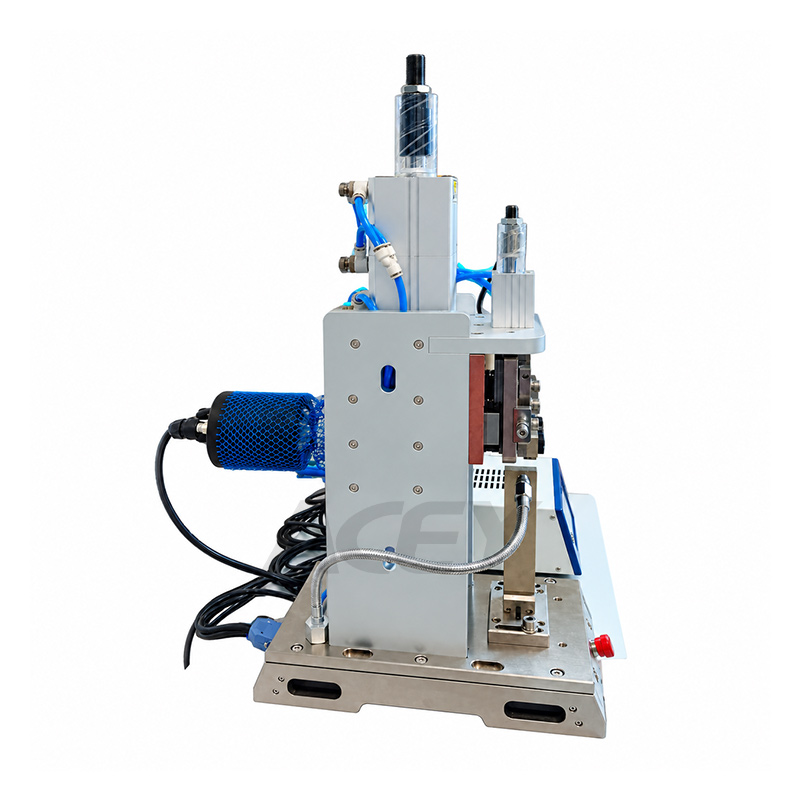

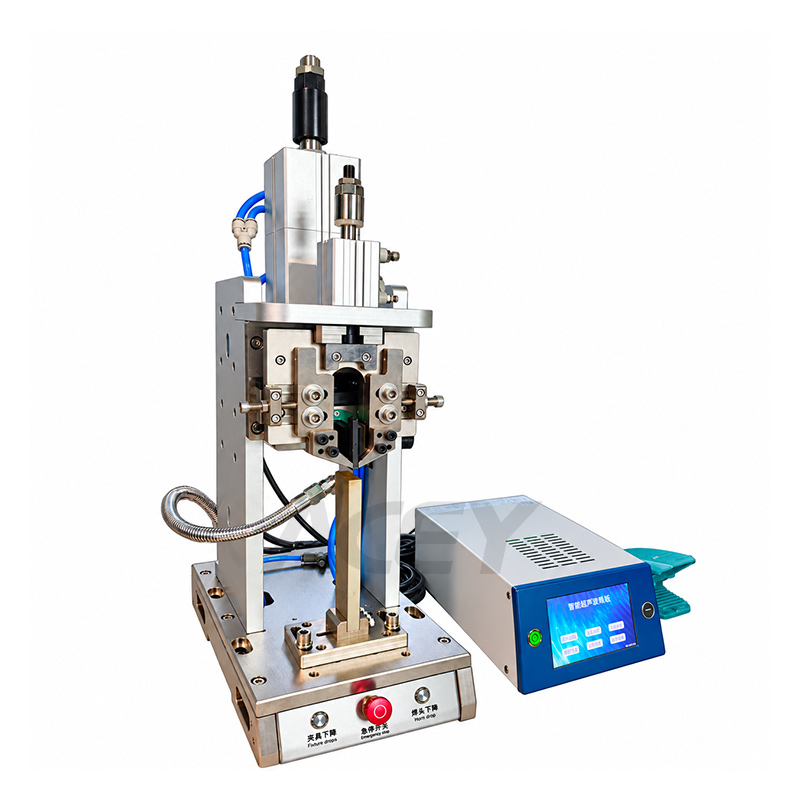

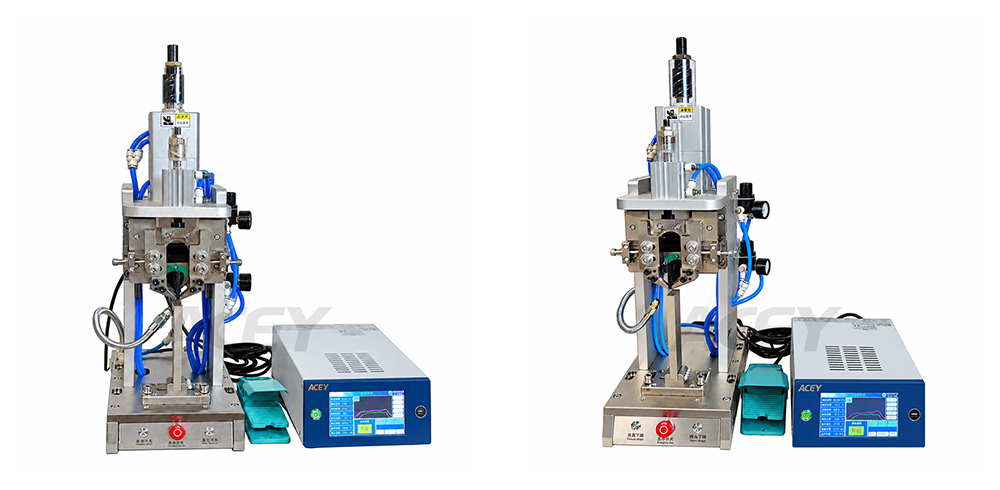

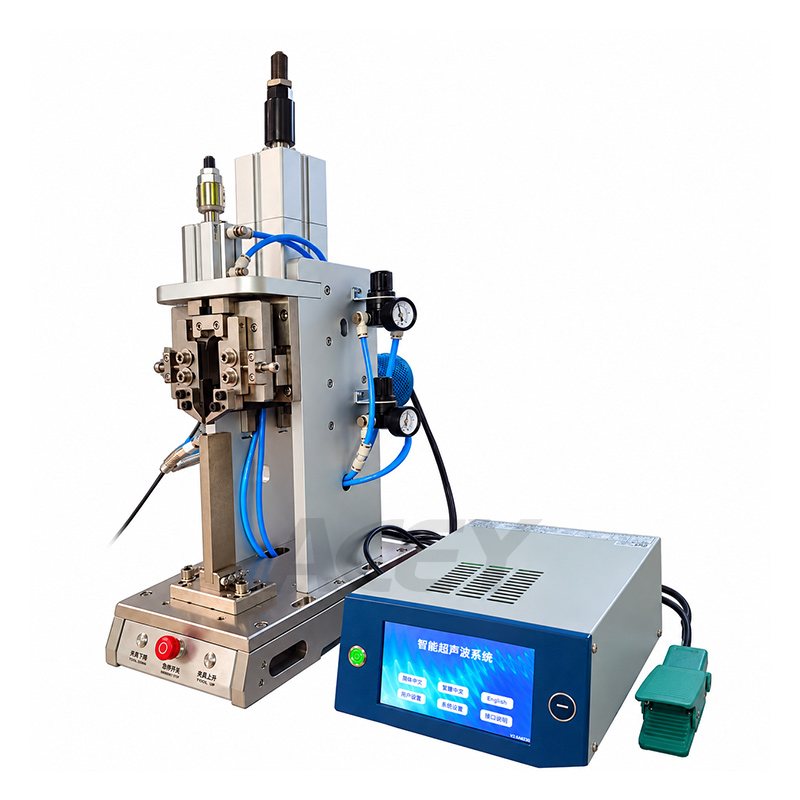

製品ディスプレイ

FAQ
1. ワイヤサイズを切り替える際、溶接ホーンを変更する必要がありますか？
はい。ワイヤサイズが異なると、適合する上部溶接ホーンが必要になります。AWG 8、AWG 12、AWG 20のワイヤでは、サイズごとに対応する上部溶接ホーンが必要です。

2. オペレーターは作業ごとに溶接パラメータを再度入力する必要がありますか？
いいえ。本機は複数のプリセット溶接パラメータをサポートしています。プロセスが設定され検証されると、オペレーターはタッチスクリーンから対応する設定を呼び出すことができます。パラメータ調整は、パスワードアクセスレベルを使用して制限できます。

3. 工場のMESを通じて溶接結果を収集できますか？
本機は、標準通信プロトコルとMESインターフェースを介した溶接結果の出力を提供します。ご注文前に統合範囲を確認できるよう、MESの通信要件と必要なデータ項目をお知らせください。
