エンクロージャーおよびヒューム抽出装置付き6000Wリチウム電池パックレーザー溶接機

筐体およびヒューム抽出装置付き6000Wリチウムバッテリーパックレーザー溶接機

製品説明

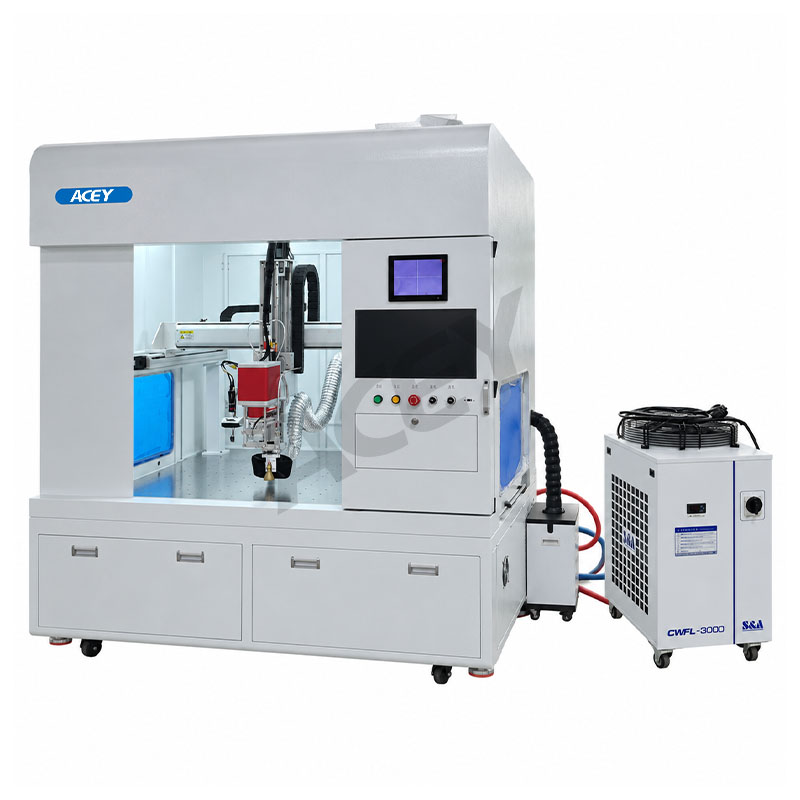

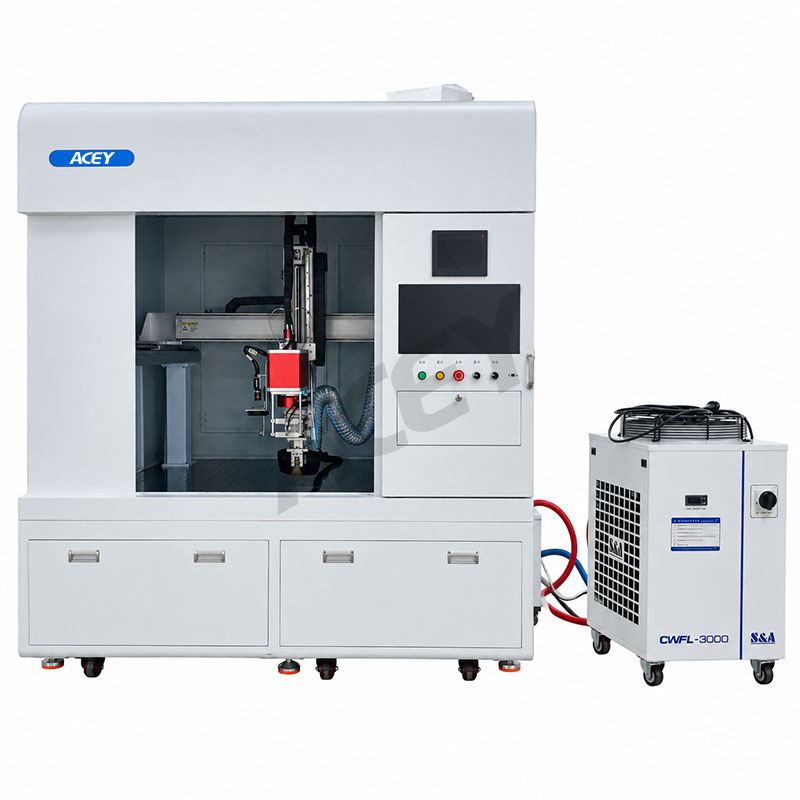

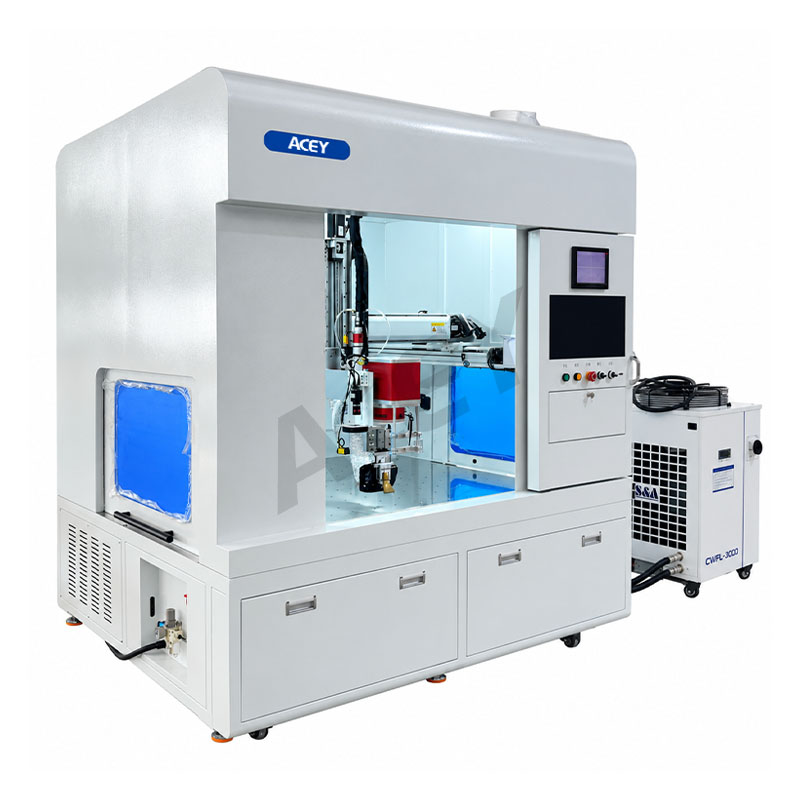

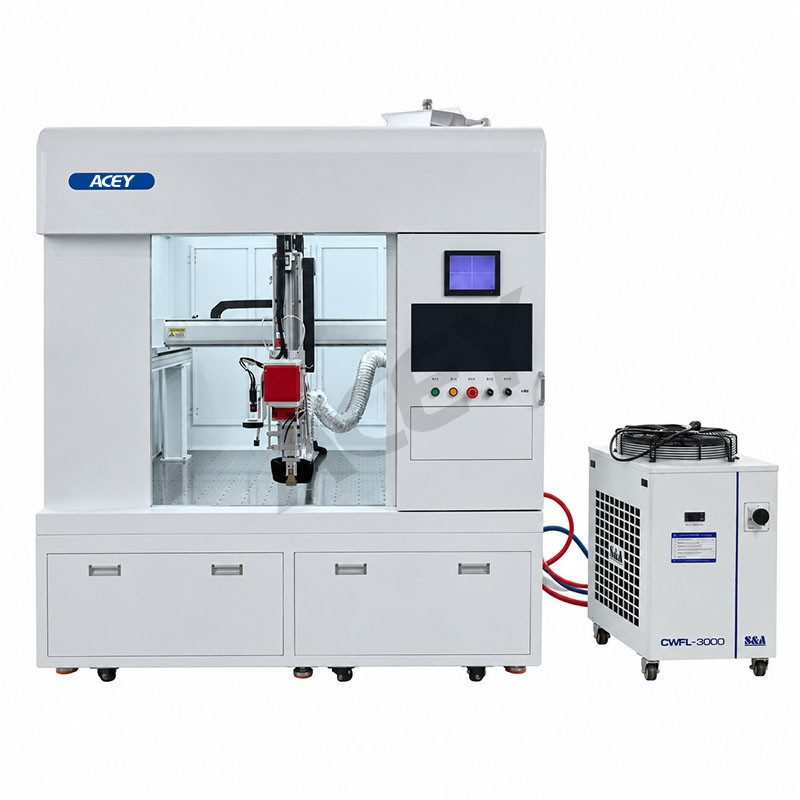

リチウムイオン電池用ACEY-LWM6000Z密閉型レーザー溶接機は、専用の溶接エリアとプログラマブルな動作、および局所的なヒューム回収を組み合わせています。カスタム設計された筐体にはガントリープラットフォームが収容されており、操作コントロール、表示インターフェース、抽出接続部が備わっています。ダクトにより、溶接エリアと独立したヒューム抽出ユニットが接続されています。

6000Wの連続ファイバーレーザーがガルバノメーター溶接ヘッドにエネルギーを供給します。ガントリーがバッテリー接続部間でヘッドを位置決めし、ガルバノがプログラムされた溶接パターンの沿ってビームを導きます。オペレーターは、溶接グラフィックの編集、プロセス設定の調整、および繰り返しの生産作業のための保存済みプログラムの呼び出しを行うことができます。

CCDモニタリングによりセットアップとプロセスのライブビュー監視が可能になり、赤色光ポジショニングが溶接エリアの位置決めと作業距離の設定を補助します。本モデルは、EN 60204-1、EN 60825-1、EN IEC 61000-6-4、およびEN IEC 61000-6-2に準拠した第三者の安全性およびEMC試験に合格しています。

製品ハイライト

• カスタム機械筐体: 溶接プラットフォーム、コントロール、抽出接続部を専用のワークステーションに収容します。

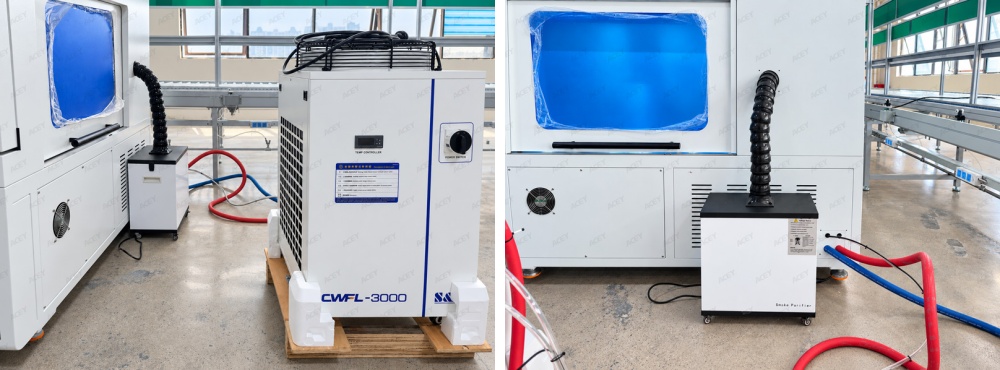

• ヒューム抽出システム: 独立した抽出ユニットに接続されたダクトを通して溶接ヒュームを回収します。
• 6000Wファイバーレーザー: バッテリーバスバーおよびコネクタ溶接のための連続および変調動作をサポートします。
• サーボ駆動XYZポジショニング: 1000 × 800 × 400 mmの移動量と±0.02 mmの軸位置決め再現性を提供します。
• プログラマブルガルボ溶接: コネクタの形状と利用可能な接続エリアに合わせて溶接パターンを適応させます。
• 溶接プログラムストレージ: 繰り返しの生産タスクのためにプロセス設定およびグラフィックを保存および呼び出します。
• CCDモニタリングおよび赤色光ポジショニング: ワークピースのセットアップ、アライメント、プロセス観察を補助します。
• 水冷および二層エアナイフ: 溶接ヘッドでの熱管理と気流を提供します。
• 第三者による安全性およびEMC試験: 電気安全、レーザー安全、および電磁両立性についてテスト済みです。


溶接材料と用途
: 本機は、銅、アルミニウム、鉄、ニッケル、および適切な合金部品を含む用途をサポートします。主な用途は、角形リチウム電池アセンブリにおけるアルミニウムバスバー、銅バスバー、およびニッケルトラジッションコネクタの溶接です。材料の適合性と溶接設定は、コネクタの仕様、セル端子材料、層の厚さ、および継ぎ手の設計によって異なります。

主な用途には以下が含まれます：

• 蓄電池モジュール: 角形セルアセンブリ用のプログラムされたバスバーおよびコネクタ溶接。
• 電気自動車用バッテリーモジュール: モジュールのレイアウトと継ぎ手の要件に応じた電気接続の溶接。
• 産業用バッテリーパック: さまざまなモジュール構成を扱うバッテリーメーカー向けの繰り返し接続溶接。
• 金属コネクタ: 互換性のあるハードウェアおよび電気コネクタの溶接用途。

技術仕様

オプションの位置決め機能

• 自動距離測定: レーザー距離センサーが加工ヘッドとワークピース間の距離を測定します。その後、位置決めシステムがプリセットされた作業距離まで移動し、手動による焦点調整の軽減に役立ちます。
• CCD自動視覚位置決め: オプションのビジョンシステムが加工位置を特定し、ワークピースの位置決めにソフトウェア補正を適用します。この機能は、標準のCCDプロセス確認機能とは別個のものです。

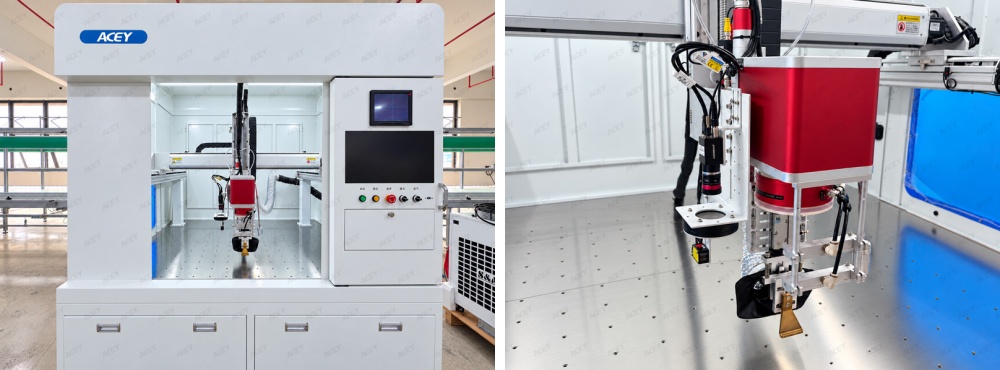

製品ディスプレイ

よくある質問

*CCDシステムは自動的に溶接ポイントの位置を特定しますか？
標準のCCDモニタリングは、セットアップと観察のためのプロセス確認機能を提供します。自動視覚位置決めとソフトウェア補正はオプション機能です。

*6000Wレーザーはどのようなバスバーの厚さを溶接できますか？
溶接能力は、バスバーの材質、コーティング、各層の厚さ、端子設計、および要求される接合性能によって異なります。実際の接続に適した設定を確立するためには、代表的なサンプルを評価する必要があります。

*この機械は異なるバッテリーモジュールのプログラムを保存できますか？
はい。溶接ソフトウェアは、グラフィックスの編集ならびにプロセスデータの保存と呼び出しをサポートしています。保存されたプログラムは、繰り返し行う作業のために選択することができ、設定はロードされたワークピースと治具に対して確認されます。

*カスタム見積もりにはどのような情報が必要ですか？
モジュールの寸法、セルフォーマット、端子レイアウト、バスバーの材質と厚さ、接合図面、目標生産量、搬入方法、工場レイアウトをご提供ください。ヒューム抽出、自動位置決め、および生産ライン統合に関する要件も含めてください。
