6V 300A エネルギーフィードバック型リチウムイオン電池サイクル試験機

6V 300A エネルギーフィードバック式リチウムイオン電池サイクルテスター

機器作動環境

• 筐体全体電源：AC 380V±10％、周波数：50HZ±5％。
• 筐体全体最大入力電力：57.6kW (16CH)
• 動作温度：0℃～45℃。
• 周囲湿度：85％RH以下（結露なきこと）。
• 強い振動のない環境、腐食性ガスおよび引火性・爆発性ガスのない環境。
• 分解能：AD 16ビット。

機器構成

製品の特徴

• マルチレンジ電流サポート：0.05A-50A（精度≤0.03％FS）、50A-200A（精度≤0.03％FS）、200A-300A（精度≤0.03％FS）。
• 最小放電電圧：-6V。
• 高い信頼性、低ノイズ、高エネルギー密度により、実験室での使用に柔軟に対応できます。
• エネルギーフィードバック（最適なグリッド効率70％）：エネルギーフィードバック型で、充放電ともに省エネ。大幅な電力コストの削減と、放熱による空調費の削減を実現します。
• 治具接触インピーダンス監視：端子接触不良や経年劣化による酸化による安全上の問題を防止します。
• CCCV充電：充電プロセス中に電圧や電流のサージが発生することなくシームレスに移行し、ピーク電流による熱集中を効果的に防止。電極粉の脱落、マイクロショート、アイランディング効果、過充電などを防ぎ、PCB保護機構の作動を抑制します。
• 安定した高精度な電流・電圧サンプリング：高精度、高ダイナミックレンジのADC／DACユニットを使用し、高電圧サンプリング精度と長期安定性を確保します。
• DLダイナミックロード保護機能：充放電時の電池を効果的に保護し、コネクタの緩みによるスパークや電流サージを防止。MOSFETやヒューズなどの電池部品を保護します。
• 電圧クランプ機能：充電時に、電池保護の作動や機器異常の場合に電圧を安全レベルにクランプし、電池や電池保護基板の損傷を防ぎます。
• ECD＆EVD保護：不適切な条件下で保護が作動する電池を回避・特定し、充電または放電を早期に停止します。
• 豊富なソフトウェア機能：「動作条件シミュレーション試験」と「充放電試験」を搭載。プロフェッショナルなデータ分析ソフトウェアプラットフォームと連携し、研究開発試験における迅速なデータ分析を可能にします。動作条件シミュレーション試験は、条件ファイル（Excel形式、時間-電流、時間-電力モード）をインポートし、ミリ秒レベルの試験検証をサポートします。
• サードパーティデバイス制御サポート：試験中に環境チャンバーなどのデバイスを制御し、関連する試験データをまとめて保存して、電池試験の要件を満たします（オプション、サードパーティプロトコルが必要）。
• 容量校正機能：特定のステップの放電容量を基準として、様々なサイクル試験における電流と容量の判定条件を指定します。
• RSOC容量再充電試験サポート：前のサイクルの充放電容量（またはそれ以前のステップからの累積容量）を基準として、次のステップの容量判定条件を設定します。
• 累積容量SOC機能（AH計算機）：プリセットセル容量に基づいてリアルタイムの累積容量を計算し、ステップ判定条件として機能します。
• シングルチャンネル自動Excelエクスポート：関連する時間ノード／エクスポートパスを定義して、対応するチャンネルのExcelファイルを自動的に生成します。
• データ統計機能：オンラインと履歴データの統計が含まれます。

製品パラメータ

機器仕様

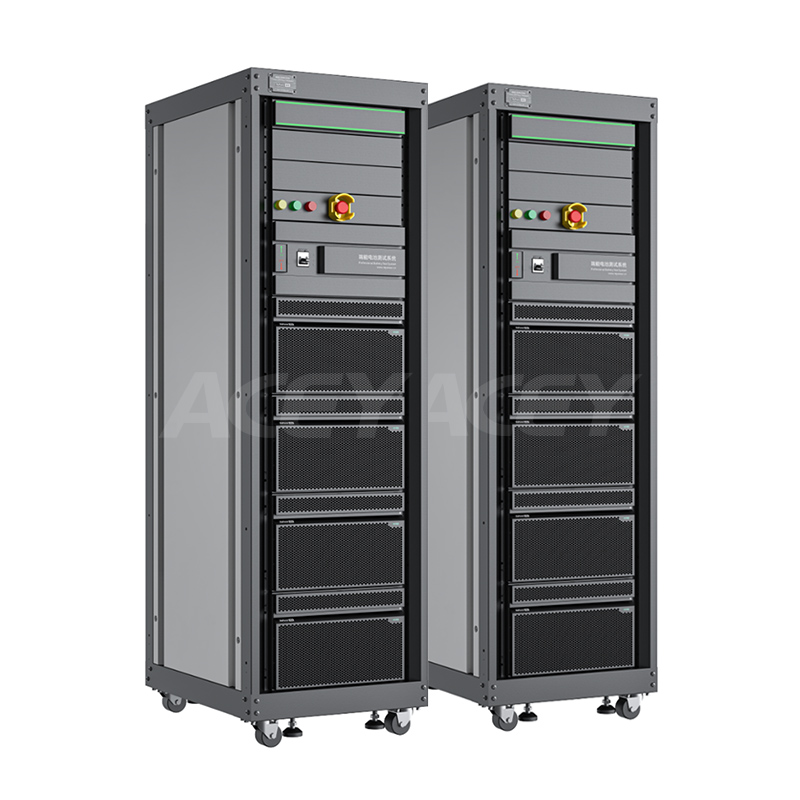

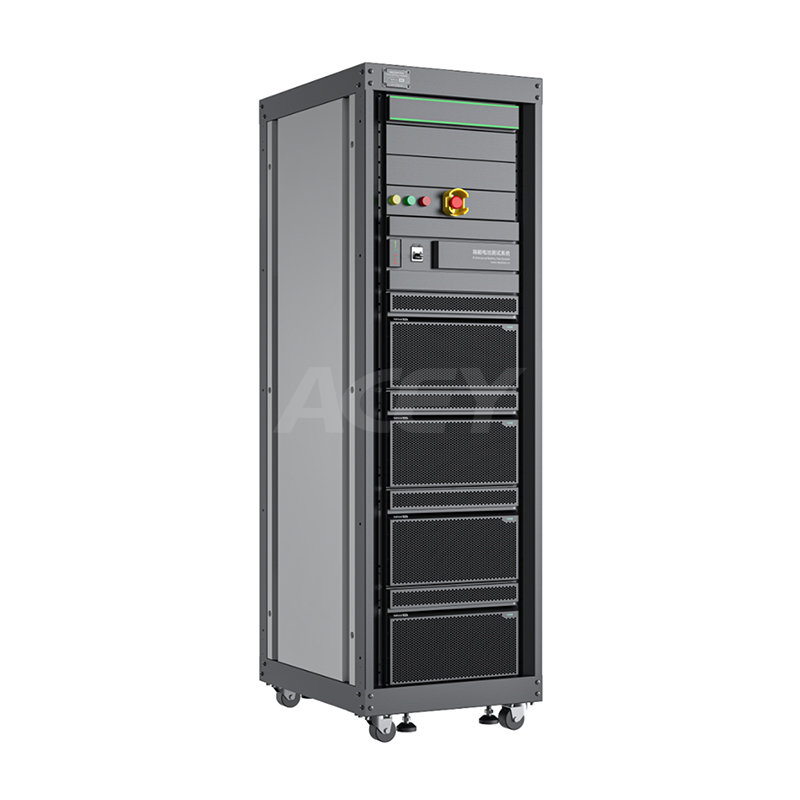

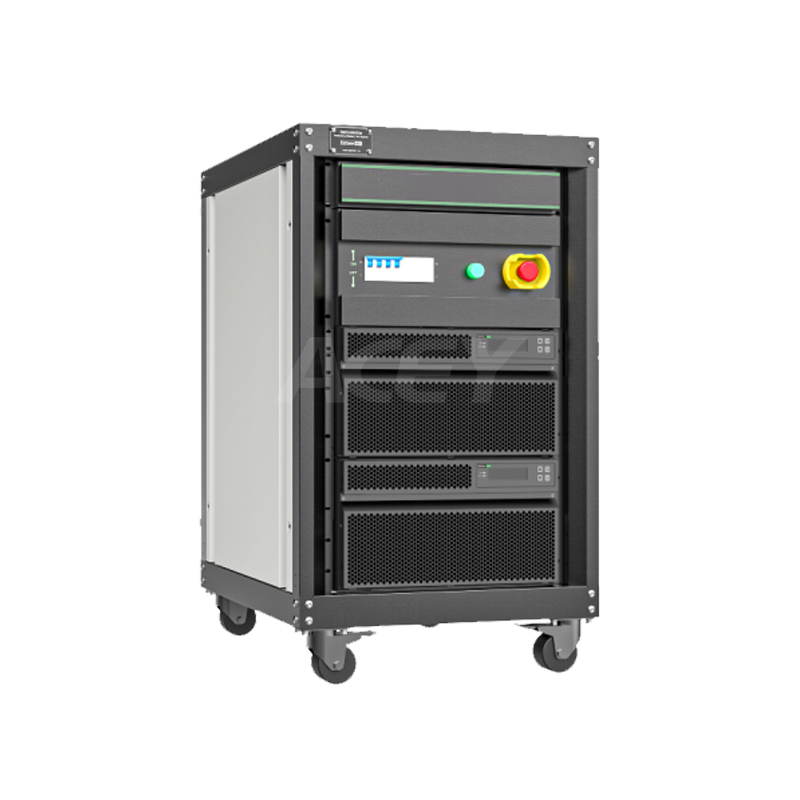

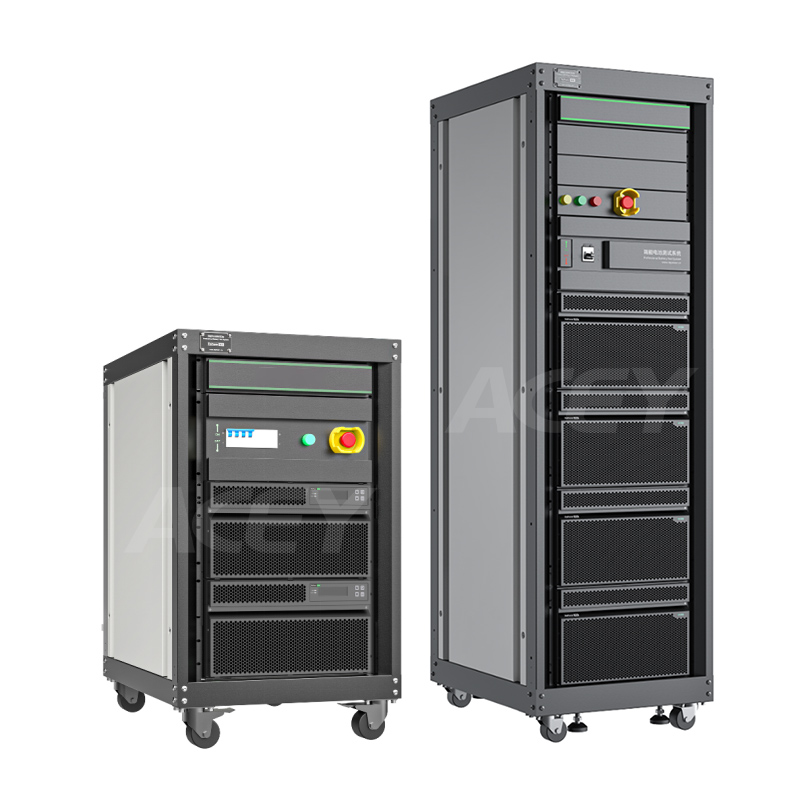

製品表示
