ACEY 10000A ガントリースポット溶接機（バッテリーパック溶接用）

ACEY 10000A ガントリースポット溶接機（バッテリーパック溶接用）

製品説明

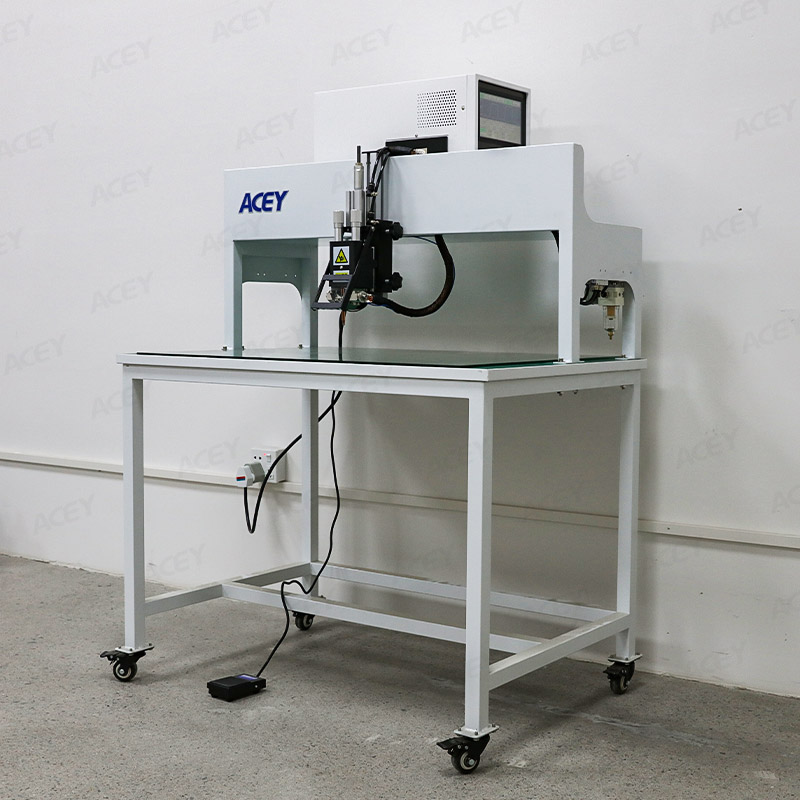

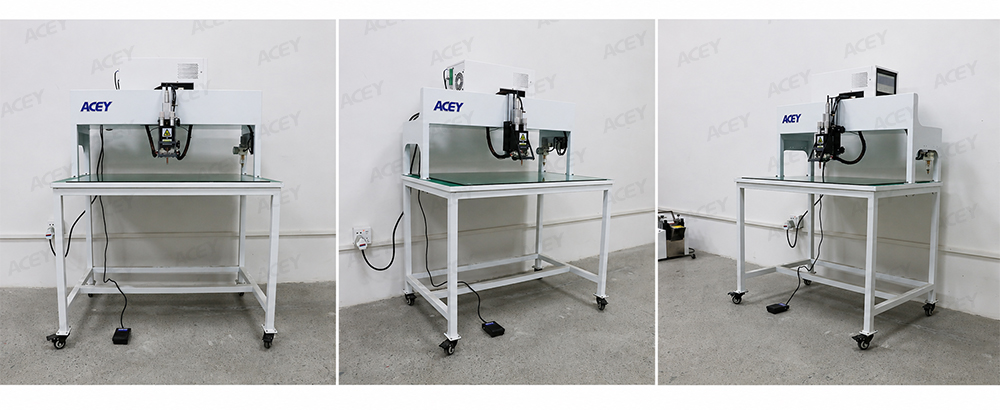

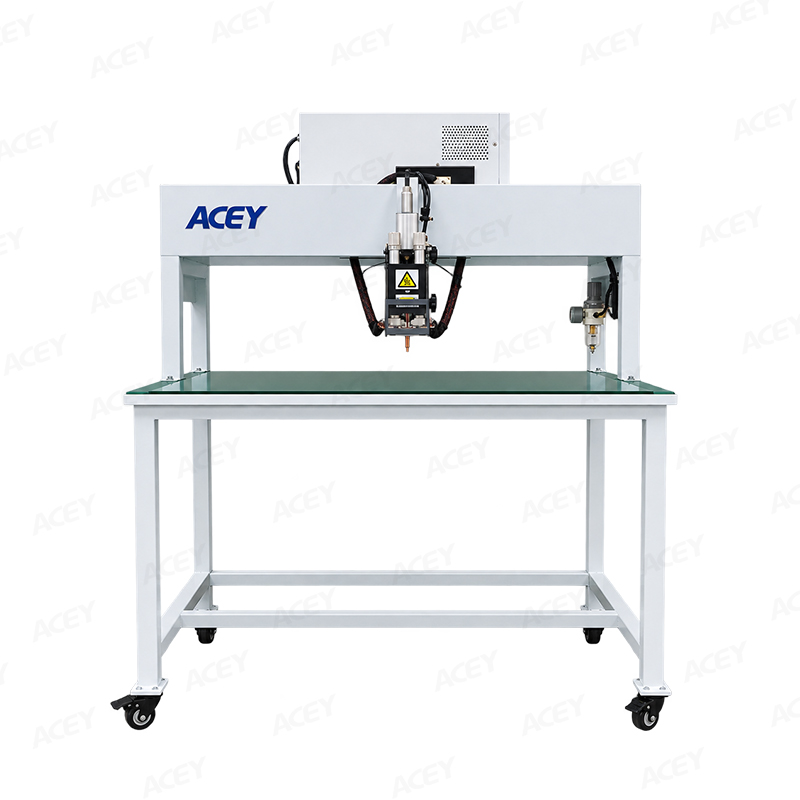

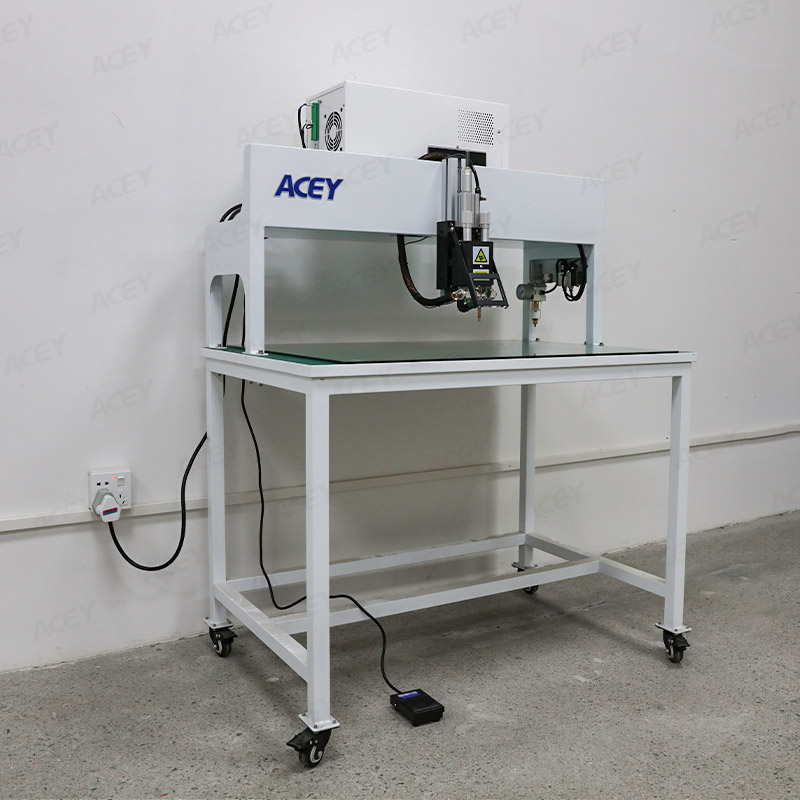

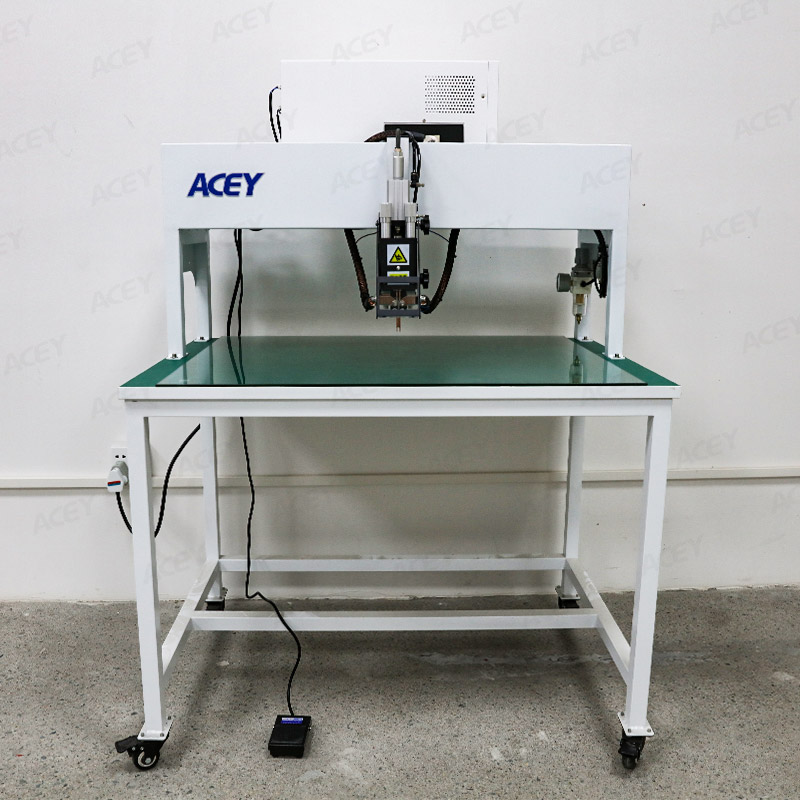

ACEY-10000T ガントリースポット溶接機は、円筒形バッテリーパックの溶接用に設計されており、バッテリーパックの試作、サンプル作製、研究開発、小ロット生産に適しています。オープンガントリー構造により、さまざまな円筒形バッテリーパックの構成や溶接レイアウトに対応できる柔軟な作業エリアを提供します。

産業グレードのモジュール式インテリジェント制御プラットフォームと10,000Aトランジスタ溶接電源を搭載し、安定した高効率スポット溶接を実現します。システムは溶接状態を監視・記録でき、溶接追跡、スパッタ、空溶接、弱溶接、未溶接などを検出し、異常状態に対するアラーム機能を備えています。

このリチウム溶接機は、異なる円筒形セルおよびバッテリーパックの溶接要件に応じて、空圧式または電動式溶接ヘッドを構成できます。柔軟な操作向けに設計されており、特に円筒形バッテリーパックの開発、試験、または少量生産を必要とする顧客に適しています。

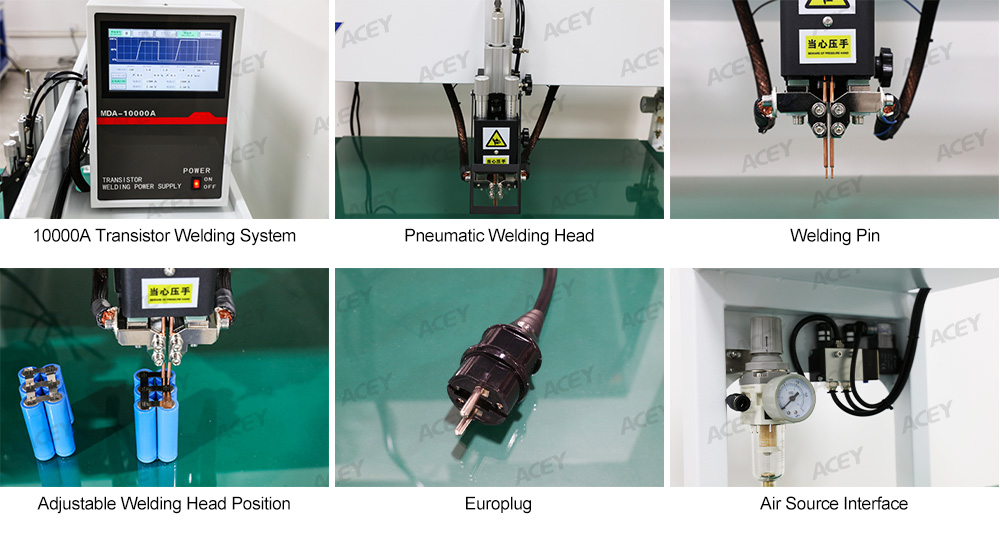

主な特徴と機械詳細

*10,000A溶接電流
大電流トランジスタ溶接システム

*0.08～0.3 mmニッケル材料
ニッケルメッキ鋼および純ニッケルに対応

*円筒形バッテリーセル用
18650・21700・26650・32650・32700・32140・33140

*インテリジェント溶接監視
スパッタ、空溶接、弱溶接、未溶接の検出

主な仕様

この円筒形バッテリースポット溶接機を選ぶ理由

• 10,000A大電流溶接

• インテリジェント溶接モニタリング

• 柔軟な溶接ヘッドオプション

• 小ロット生産向け設計

円筒形バッテリー溶接向けインテリジェント溶接モニタリング

本機には産業グレードのモジュール式インテリジェント制御プラットフォームが搭載されており、溶接プロセスを監視し、異常な溶接状態を記録します。

*溶接追跡
溶接作業を追跡し、溶接ポイントが必要な順序に従って処理されるよう支援します。
*スパッタ検出
異常な溶接スパッタを監視し、異常状態が検出された場合にアラームを発します。
*未溶接検出
期待される溶接結果が適切に達成されていない可能性のある溶接作業の特定を支援します。
*弱溶接モニタリング
溶接性能不足につながる可能性のある異常な溶接状態を監視します。
*溶接抜け検出
溶接ポイントの欠落を特定し、不完全なバッテリーパック溶接のリスクを低減します。
*アラーム＆記録
異常な溶接状態はシステムを通じて記録・報告され、オペレーターによる確認や工程管理に活用できます。

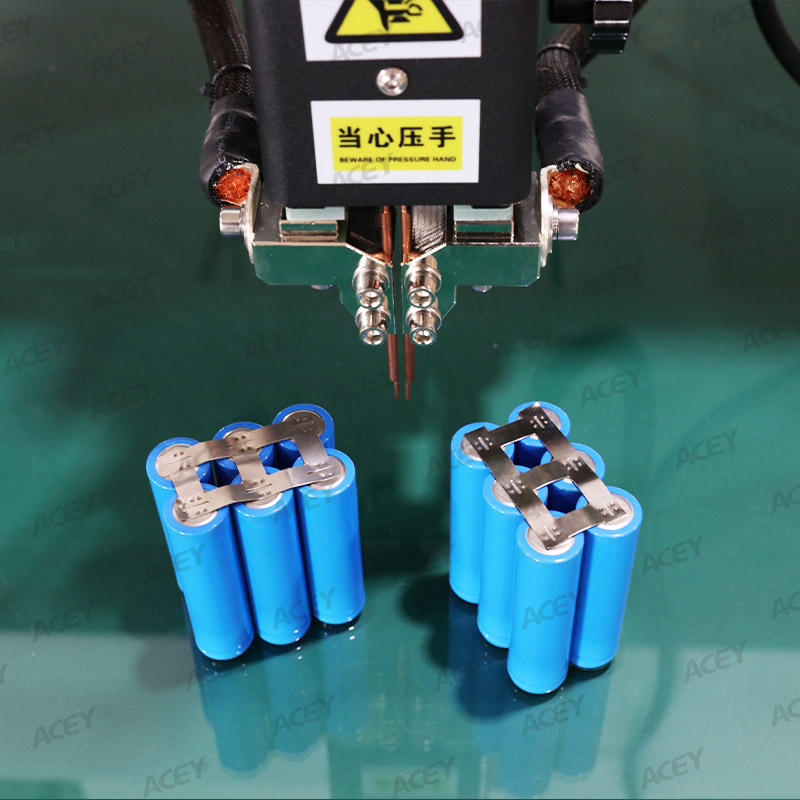

円筒形バッテリー用途

対応円筒形セル

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

代表的な用途

電動工具 · Eバイク · Eスクーター · ポータブル電源 · エネルギー貯蔵システム · ドローン · 電動モビリティ

注意:32140や33140などの大型円筒形セルには、高さを拡張した機械構成が必要です。

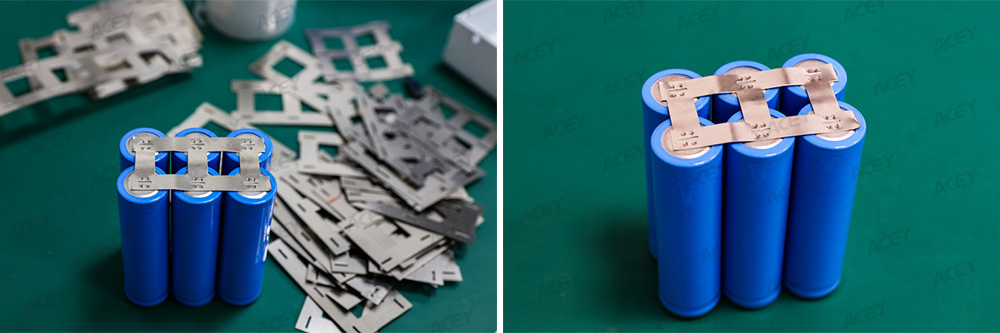

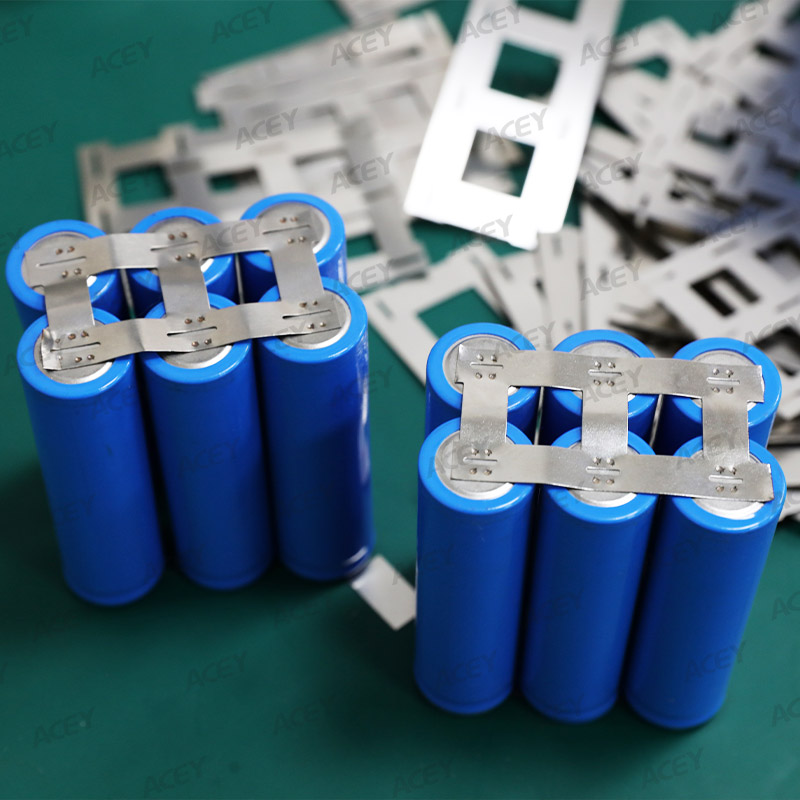

溶接材料＆厚さ

対応溶接材料

• ニッケルめっき鋼
• 純ニッケル

材料厚さ

• 0.08–0.3 mm

動作方法

01. バッテリーパック位置決め
円筒形セルは、必要なバッテリーパック構成に従って配置・位置決めされます。

02. 溶接点位置合わせ
溶接ヘッドが必要な溶接点の上に配置されます。

03. 溶接開始
作業者がフットスイッチを使用して溶接サイクルを開始します。

04. スポット溶接
トランジスタ溶接電源が、溶接電極を通じて制御された溶接電流を供給します。

05. 溶接監視
システムは溶接工程を監視し、スパッタ、誤溶接、弱い溶接、溶接欠落などの異常状態を記録します。

溶接ヘッドのオプション

空圧式溶接ヘッド
空圧式溶接ヘッドは、円筒形バッテリー溶接で再現性のある電極移動と溶接圧力を提供します。
空気圧：0.4–0.6 MPa

電動溶接ヘッド
電動溶接ヘッドは、圧縮空気を必要としない用途向けの代替構成を提供します。

技術仕様

カスタマイズされた円筒形バッテリーパック溶接ソリューションが必要ですか？
溶接性能は、円筒形セルのサイズ、接続材料、材料厚さ、溶接パターン、および必要な溶接強度によって異なります。

ACEYは、お客様のバッテリーパック構造と溶接要件を評価し、適切な溶接ヘッド、治具、溶接パラメータの決定をサポートします。

バッテリー仕様をお送りください：

• バッテリーセルモデル
• セル直径および長さ
• 接続材料
• 材料厚さ
• 溶接ポイント数
• 予想生産量

よくある質問

*このスポット溶接機で溶接できる円筒形バッテリーセルは何ですか？
ACEYガントリースポット溶接機は、18650、21700、26650、32650、32700、32140、33140を含む円筒形バッテリーセル向けに設計されています。機械構成は、セルサイズとバッテリーパック構造に応じて調整できます。

*この機械で溶接できる材料は何ですか？
この機械は、円筒形バッテリーパックの接続に使用されるニッケルメッキ鋼および純ニッケルの溶接向けに設計されています。

*どのような材料厚さを溶接できますか？
推奨される溶接材料厚さの範囲は、ニッケルメッキ鋼および純ニッケル材料で0.08～0.3 mmです。実際の溶接結果は、材料特性、厚さ、電極構成、および溶接パラメータによって異なります。

*この機械にはどのような溶接監視機能がありますか？
インテリジェント制御システムは、スパッタ、空溶接、弱い溶接、不完全な溶接を含む溶接状態を監視および記録でき、異常な溶接状態をオペレーターが特定し、生産の一貫性を向上させるためのアラーム機能を備えています。
