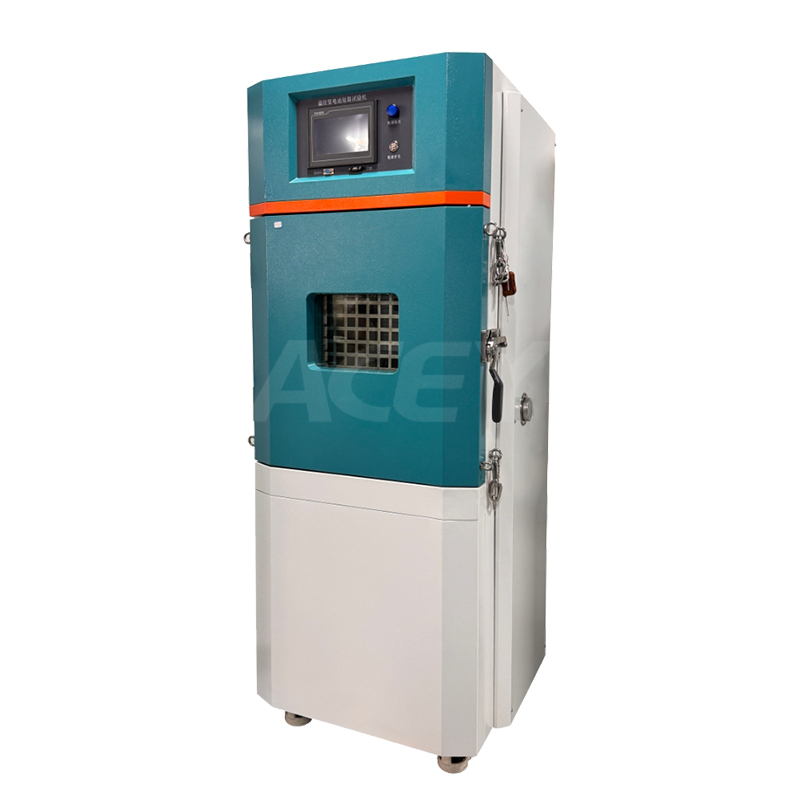

バッテリー温度制御短絡試験機

ACEY-6003Cバッテリー温度制御短絡試験チャンバーは、主に室温または高温下でバッテリーの外部短絡をシミュレートし、バッテリーの安全性と安定性を評価するために使用されます。3Cシリーズバッテリー、バッテリーパック、エネルギー貯蔵バッテリーなど、幅広い種類のバッテリーの外部短絡試験条件を提供します。利用可能なモデルは、1mΩ、5mΩ、20mΩ、30mΩ、80mΩ、100mΩなど、様々な試験規格と回路抵抗値に対応しています。電流範囲は1000A、2000A、3000A、5000A、8000A、10000A、15000Aです。

ブランド:
ACEY
商品番号。:
ACEY-6003C
コンプライアンス:
CE Certified
保証:
One-year warranty with lifetime support
注文（Moq） :
1 set
支払い:
T/T
製品の起源:
China
リードタイム:
7-35 days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

バッテリー温度制御短絡試験機

製品説明

ACEY-6003C バッテリー温度制御短絡試験室は、さまざまなバッテリー外部短絡試験規格の要件を満たすように設計されています。短絡装置の内部抵抗は規格に従って調整され、試験で要求される最大短絡電流を実現します。短絡装置の回路設計は、高電流サージに耐えることができなければなりません。電流伝導には、工業用AC電磁接触器、全銅端子、内部銅板を使用しています。厚い銅板は放熱性を効果的に向上させ、高電流短絡装置の安全性を高め、試験装置の摩耗を効果的に低減し、試験データの精度を確保します。バッテリー外部短絡試験装置は、PLC自動制御を利用してバッテリーの外部短絡をシミュレートし、バッテリー電圧、電流、温度の変化を記録します。

技術的パラメータ

アイテム名		仕様指標	仕様指標
製品名		バッテリー温度制御短絡試験装置	バッテリー温度制御短絡試験装置
モデル		ACEY-6003C	ACEY-6003C-Dシリーズ
制御方法		PLCタッチスクリーン+リモートワイヤレスアクションコマンド	PLCタッチスクリーン+リモートワイヤレスアクションコマンド
テストバッテリー		3Cシリーズ、ポーチ型、円筒型、容量30Ah以下	3Cシリーズ、ポーチ型、円筒型、角柱型、アルミニウムシェル、モジュール、容量320Ah未満
内部チャンバーサイズ		幅500×奥行500×高さ600mm	幅800×奥行800×高さ800mm
			W1000 D1000 高さ1000mm
			（オプション、バッテリー容量 > 320Ah 用のカスタム防爆チャンバーサイズ）
温度範囲		室温+10℃～85℃（調整可能）	室温+15℃～150℃（調整可能）
温度変動		±0.5℃
温度均一性		±2℃
短絡電流		定格動作電流400A、最大瞬間電流1000Aに耐えることができます	1000A/2000A/3000A/5000A/10000A...(いずれか1つを選択、または指定された短絡電流に合わせてカスタムメイド)
抵抗材料		ニッケルクロム合金	ニッケルクロム合金 / コンスタンタン
コンタクタ駆動方式		コイル通電時の電気-電磁作動	コイル通電時の電気-電磁作動
デバイスの内部抵抗		標準80mΩ±20mΩ	1mΩ、5mΩ、30mΩ、80mΩ（指定のものを選択）
内部チャンバー材質		高品質ステンレス鋼板、厚さ1.5mm	ステンレス板厚 2.0mm/3.0mm/5.0mm（選択可能）
外室材質		A3 コールドプレート、塗装仕上げ、1.5mm
観察窓と照明		防爆メッシュを備えた2層真空強化ガラス観察窓。テスト状態を明確に確認できるLED照明を装備。
安全装置		圧力開放ドア: チャンバー背面の圧力開放装置。
		排煙口：φ150mmの排煙インターフェース。
		チャンバー扉の四隅に防爆チェーンを取り付け、直結します。
		短絡動作用のリモートコントロール。
		テストリードポート：1ポート、φ50mm。
接触器の寿命		≤300,000サイクル	≥100,000サイクル
電圧	範囲	0～10V 1チャンネル（カスタマイズ可能）	0〜10Vおよび0〜100V、各1チャンネル（カスタマイズ可能）
	正確さ	±0.1% FS	±0.1% FS (0~10V)、±0.2% FS (0~100V)
	解決	0.01V	0.01V（0〜10V）、0.1V（0〜100V）
	サンプリングレート	10Hz	10Hz
現在	範囲	1チャンネル 0~1000A	1000A/2000A/3000A/5000A/10000A（選択可能）
	サンプリングレート	10Hz	10Hz
	正確さ	±0.2% FS	±0.2% FS
	解決	1A	1A
温度（プローブ）	範囲	0～1000℃ 1チャンネル	0～1000℃ 2チャンネル
	正確さ	≤±1.5℃	≤±1.5℃
	サンプリングレート	10Hz	10Hz
	解決	0.1℃	0.1℃
データのエクスポート		USBインターフェース、USBドライブ経由のエクスポート	USBインターフェース、USBドライブ経由のエクスポート
寸法/重量		W800* D750* 高さ1800mm 151/195kg	特定の選択された仕様を参照してください
電源		AC220V 3.5kW
（オプション）		制御システム（オプション）コンピュータソフトウェア制御（ACEY-6003Bシリーズにはコンピュータソフトウェア制御キャビネットが含まれています）
		ビデオ監視システム（オプション）ビデオカメラ監視システム、300ピクセル以上、ポータブルで取り外し可能
		消火システム（オプション）手動または自動消火機能装置
		取得システム（オプション）チャンネル数、サンプリングレート、赤外線温度取得システムをカスタマイズできます
		デバイス内部抵抗（オプション）1mΩ、5mΩ、20mΩ、30mΩ、50mΩ、80mΩ、100mΩの多回路抵抗値の任意の組み合わせ、手動端子接続ライン切り替えまたはコントローラ自動切り替え
		リモート操作（オプション）モバイルアプリ操作 + コントローラーの遅延アクションコマンド
