バッテリーパックのEOL試験とは？EOL試験とエージング試験の比較

重要なポイント

• EOL試験は、主要なバッテリーパック組み立て工程の後に実施されます。
• 電気的、絶縁、通信、および機能的な状態を確認します。
• 試験結果はあらかじめ設定された制限値と比較され、合格または不合格として記録されます。
• バーコードやMES機能を使用して、結果を個々のバッテリーパックと紐付けることができます。
• エージング試験は、制御された充放電に基づいています。
• 容量試験、充放電曲線、繰り返しのサイクル試験は、主にエージング試験に分類されます。
• EOL試験中の短い充放電チェックを、完全なエージング試験と混同してはいけません。

バッテリーパック製造におけるEOLとは？

EOLはEnd of Lineの略です。

バッテリーパック製造においては、主要な組み立て作業が完了した後に実施される検査を指します。

簡略化された製造工程は以下のようになります。

パック組み立て → 溶接 → BMSおよび配線 → エンクロージャー組み立て → EOL試験 → 最終検査

この段階では、目的はバッテリーを組み立てることではありません。パックが承認される前に、組み立て中に発生した可能性のある問題を見つけることが目的です。

EOL試験では、電気的接続、絶縁、通信、センサー信号、またはバッテリーデータに関連する問題を検出できます。

製造現場では、異なる作業者が個別にチェックするのではなく、複数の試験機能を1つの試験シーケンスにまとめることがよくあります。

バッテリーパックのEOL試験では何がテストされますか？

EOL試験プログラムは、バッテリーパックの電気的および機能的な要件に基づいて構築されています。

試験項目には以下が含まれます。

これらの機能により、EOLステーションは完成したバッテリーパックの複数の箇所を1つの試験プロセスで確認できます。

なぜEOL試験中にパック電圧を確認するのか？

パック電圧は、組み立て後の最初の基本的な確認事項の1つです。

測定電圧が期待される範囲外である場合、その原因は電気的接続、セルグループ、配線、またはその他の組み立て上の問題に関連している可能性があります。

電圧はEOLプロセス中に複数回確認されることもあります。

例えば、パックを初期状態で測定し、他の試験項目が完了した後に再度測定することがあります。2回目の測定は、一連の試験後もパックが電気的に正常であることを確認するのに役立ちます。

これは、電圧を単一の孤立した測定値として扱うよりも有用です。

なぜ絶縁抵抗と耐電圧を試験するのか？

電圧測定では、バッテリー端子の電気的状態はわかりますが、高電位回路が筐体から適切に絶縁されているかどうかはわかりません。

それが絶縁試験の目的です。

絶縁抵抗

絶縁抵抗試験は、バッテリー回路と筐体間の抵抗を確認します。

測定ポイントは以下の通りです：

パック正極端子 → 筐体

および

パック負極端子 → 筐体

低い抵抗値は、さらなる検査が必要な絶縁上の問題を示している可能性があります。

AC/DC耐電圧

耐電圧試験では、バッテリー回路と筐体の間に規定の電気的ストレスを印加します。

テスターは試験中に漏れ電流を監視します。漏れ電流が設定値を超えた場合、そのパックは試験項目に不合格となります。

したがって、絶縁抵抗試験と耐電圧試験は、通常の電圧測定とは異なる問い、つまり「電気システムが筐体から十分に絶縁されているか」という問いに答えるものです。

EOL試験とエージング試験の比較

EOL試験とエージング試験は、どちらも電圧、電流、温度、バッテリーデータを使用する場合がありますが、用途が異なります。

試験シーケンスを見ると、その違いがより明確になる。

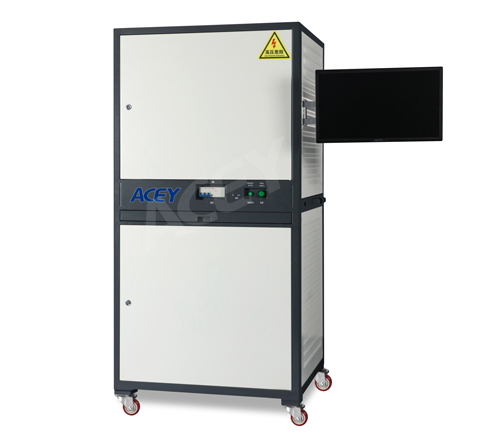

EOL試験装置は一連の検査項目を実行し、それぞれが必要な制限値を満たしているかを確認する。

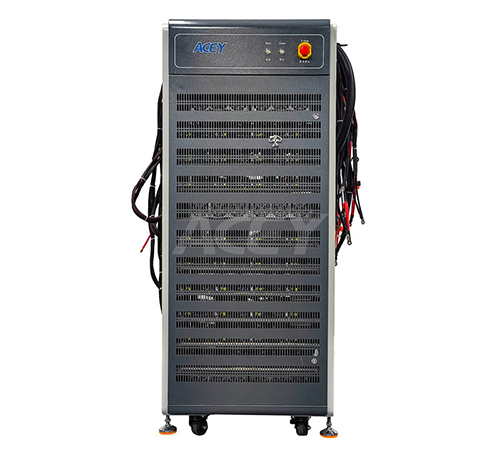

バッテリーエージング試験装置は、以下のようなプログラムされた動作ステップを実行する：

充電 → 休止 → 放電 → 休止 → サイクル

その役割は、そのプロセス全体を通じてバッテリーに何が起こるかを記録することである。

バッテリーエージング試験では何が行われるのか？

バッテリーエージング試験は、プログラム可能な充放電動作に基づいている。

試験プログラムには以下が含まれる：

• 定電流充電
• 定電流・定電圧充電
• 定電流放電
• 休止
• 繰り返しサイクル

• 容量
• 充電特性
• 放電特性
• 温度特性
• サイクル性能

なぜEOL試験とエージング試験の両方が使用されるのか？

それらは異なる品質管理上の問題を解決するからである。

EOL試験は以下に答える：

• 完成したバッテリーパックは、必要な電気的および機能的基準を満たしているか？

• バッテリーパックは、制御された充放電中にどのような性能を示すか？

よくある質問（FAQ）
*バッテリーパックのEOLテストとは何ですか？
バッテリーパックのEOLテストとは、バッテリーパックの組み立て後に実施される最終的な電気的および機能的な検査のことです。完成したパックが生産ラインを通過する前に、必要なテスト制限を満たしているかどうかを確認します。

*EOLテストでは何を確認しますか？
一般的な項目には、パック電圧、内部抵抗、絶縁抵抗、耐電圧、通信、セル電圧、温度データ、SOC/SOH情報、および生産トレーサビリティが含まれます。

*EOLテストとエージングテストの違いは何ですか？
EOLテストは主に最終的な製品検査と合否判定に使用されます。エージングテストは、プログラムされた充放電、休止、サイクルプロセス中のバッテリーの挙動を評価します。

*バッテリーのエージングはサイクルテストと同じですか？
エージング装置は繰り返しサイクルテストを実行できますが、容量、充放電特性、温度関連のテストにも使用できます。テストプログラムは、必要な評価に応じて設定されます。

*EOLテストには容量テストが含まれますか？
フル容量テストは通常、制御された充放電プロセスを通じて行われ、エージングテストや充放電テストとより密接に関連しています。EOLテストにはより短い機能チェックが含まれる場合がありますが、フル容量サイクルを主な検査方法としては使用しません。

*絶縁抵抗テストと耐電圧テストの違いは何ですか？
絶縁抵抗テストはバッテリー回路と筐体間の抵抗を測定します。耐電圧テストは規定の電気的ストレスを印加し、絶縁が指定された漏れ電流制限内に留まっているかどうかを監視します。
