ドローンUAV用セミオートマチック・パウチLiPoバッテリーパック組立ライン

ドローンUAV向けセミオートマチック・ポーチ型LiPoバッテリーパック組立ライン

ソリューション概要

ACEYセミオートマチックドローンバッテリーパック組立ラインは、UAV、農業用ドローン、測量用ドローン、点検用ドローン、その他の無人航空システムで使用される高性能ポーチ型セルバッテリーパックの生産向けに設計されています。

本ソリューションは、セル容量グレーディング、電圧および内部抵抗のソーティング、タブ切断、タブ溶接、BMSテスト、パック総合テスト、および充放電エージングをカバーします。装置仕様、治具、試験範囲、溶接プロセスは、顧客のセル寸法、パック構造、電圧、容量、および生産要件に応じてカスタマイズ可能です。

生産プロセス

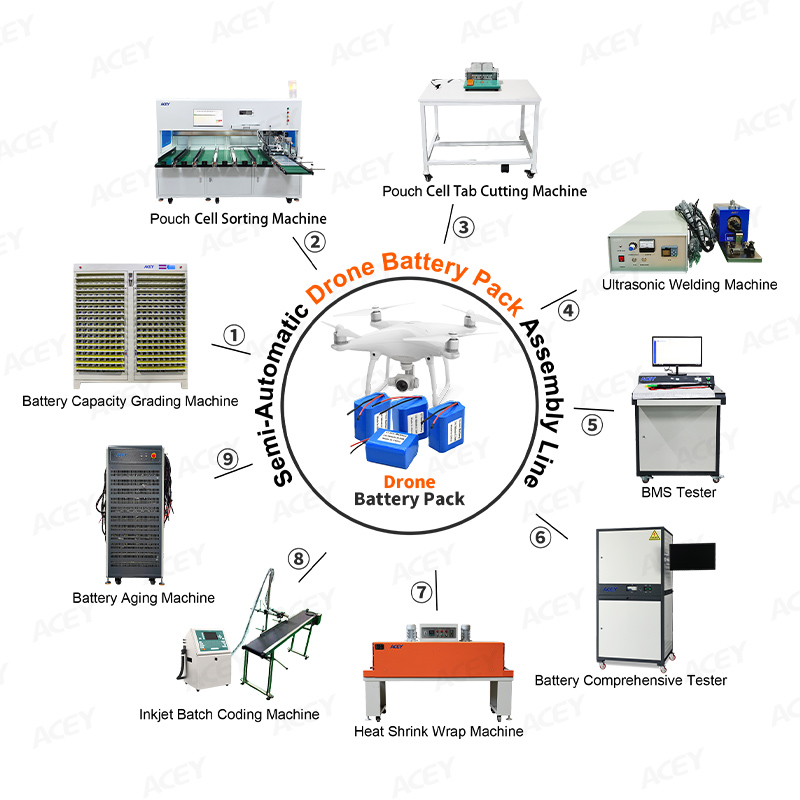

セル容量グレーディング → 電圧＆IR（内部抵抗）ソーティング → セルマッチング → タブ切断 → セルスタッキング＆治具組立 → 超音波またはレーザー溶接 → BMS取付およびテスト → 絶縁およびパック組立 → 総合テスト → 絶縁フィルム熱収縮 → コーディング＆マーキング → 充放電エージング → 最終検査

手動ローディング、セルスタッキング、絶縁、配線、およびパック組立は専用治具およびワークステーションと組み合わせることができ、主要な試験および溶接プロセスは専用設備によって実施されます。

主要設備構成

1. バッテリーセル容量グレーディング装置

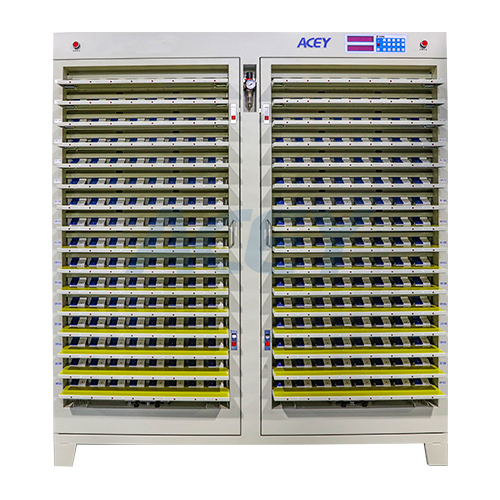

ACEY-PCTシリーズリチウムイオンセルグレーディング装置は、パック組立前のポーチセルの充電、放電、容量試験、および性能グレーディングに使用されます。同様の容量および放電特性を持つセルを識別し、バッテリーパックの一貫性向上に役立ちます。

主な仕様

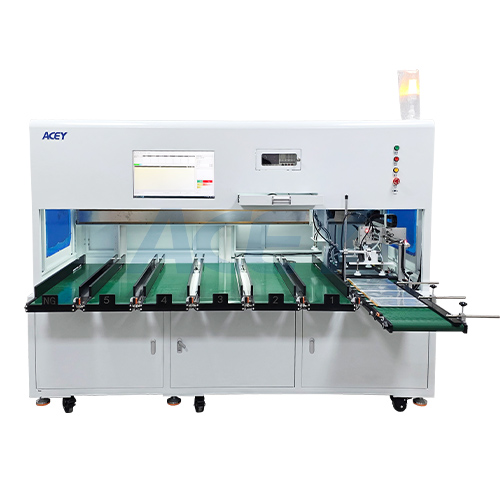

ACEY-PCSMシリーズバッテリーセルソーティング装置は、セルの電圧および内部抵抗を自動で測定し、事前設定されたパラメータに従ってセルをソーティングおよびグルーピングします。一貫したセルマッチングにより、ドローン用バッテリーパックの出力性能、サイクル寿命、および動作安定性の向上に寄与します。

主な仕様

3. パウチセルタブカッティングマシン

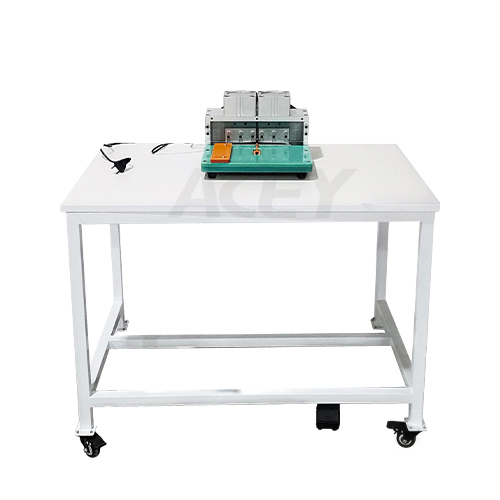

ACEY-PTCシリーズタブカッティングマシンは、溶接前にパウチセルの正極および負極タブを必要な寸法にトリミングするために使用されます。均一なタブ寸法はセルの配置を容易にし、溶接の一貫性を向上させます。

主な仕様

4.溶接プロセスオプション

オプションA:超音波溶接

*超音波タブ溶接機

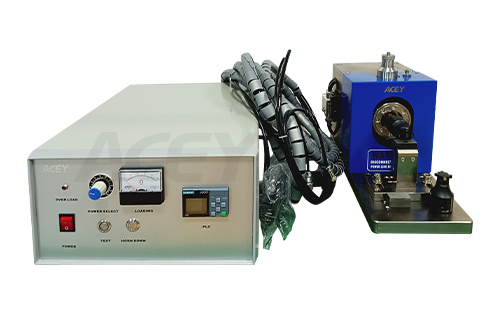

ACEY-USWシリーズ超音波溶接機は、アルミタブ、ニッケルメッキ銅タブ、および対応する接続ストリップの溶接に使用されます。溶接プロセスは低い電気抵抗、短い溶接時間、およびバッテリーセルへの熱影響の限定を特徴とします。

主な仕様

オプションB：レーザー溶接

*バッテリーパックレーザー溶接機

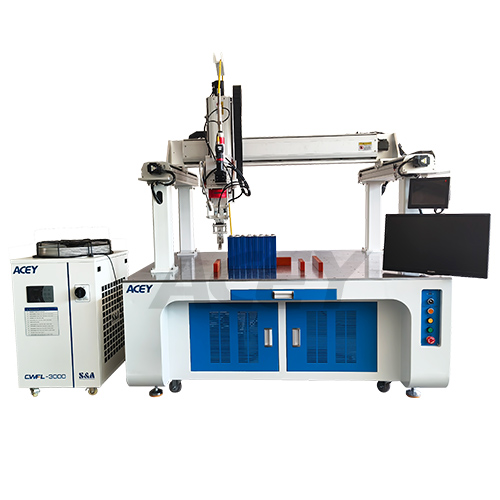

ACEY-LWMシリーズレーザー溶接機は、適切なパウチセルのタブおよびバスバ構造に対応しています。集中エネルギー、プログラム可能な溶接経路、および柔軟なワークステーション構成を提供します。

レーザー溶接を選定する前に、特に薄いアルミタブや異種金属接続においてはサンプルテストを推奨します。

主な仕様

5. BMSテスター

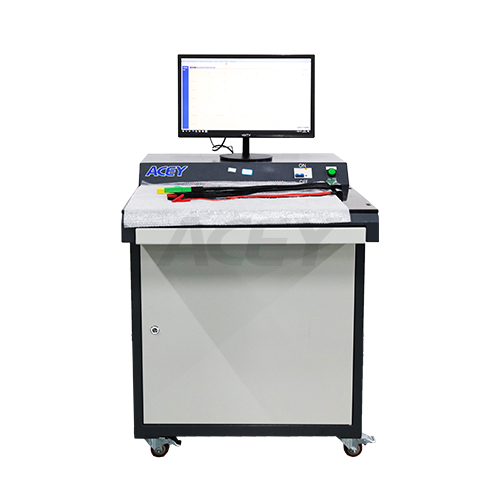

ACEY-BPシリーズBMS試験機は、ドローン用バッテリーパックへの搭載前または搭載後にバッテリーマネジメントシステムをテストするために使用されます。ハードウェアBMSおよびスマートBMSの両方の保護パラメータおよび通信機能を検証できます。

主な仕様

6. バッテリーパック総合試験機

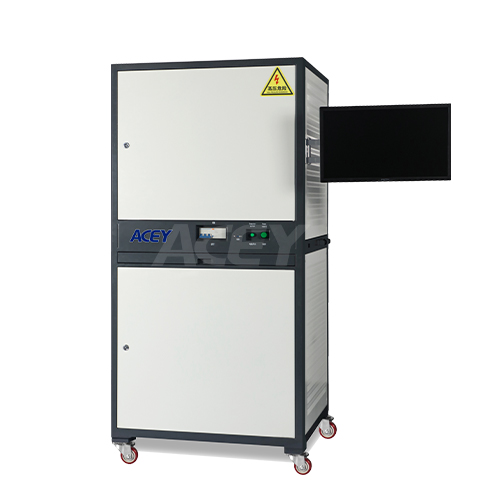

ACEY-BITシリーズバッテリーパック総合試験機は、バッテリーパック組立後の最終的な電気性能および保護機能の試験に使用されます。この装置は、充放電性能、パック電圧、内部抵抗、過電流保護、短絡保護、および温度耐性信号を検査できます。

主な仕様

7. 絶縁フィルム熱収縮機

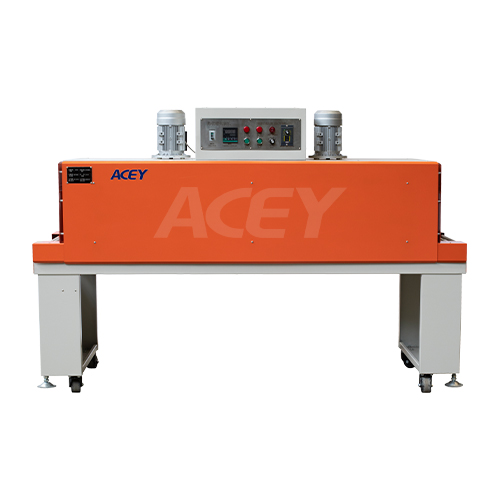

ACEY-5035C 熱収縮フィルム包装機は、組み立て済みバッテリーパックの周囲に絶縁フィルムを加熱して収縮させ、密着性の高い均一なフィットを実現するために使用されます。この工程により、電気絶縁性、表面保護性、および完成したドローンバッテリーパック全体の外観品質が向上します。

主な仕様

8. インクジェットバッチコーディング機

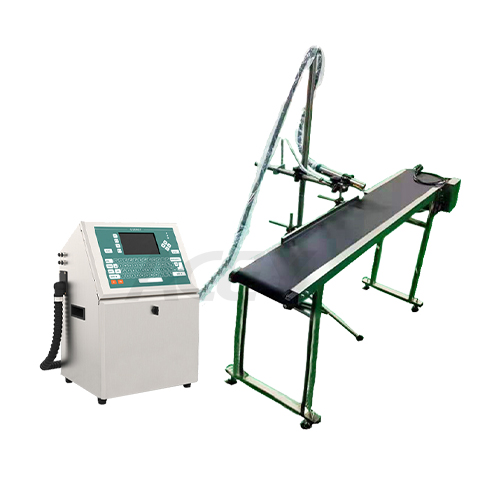

ACEY-CPM-2 多目的バッチコーディングおよび印字機は used to print production information on the battery pack surface, including the product model, voltage, capacity, batch number, production date, serial number, barcode, and QR code, supporting product identification and traceability.

主な仕様

9. バッテリーパックエイジング装置

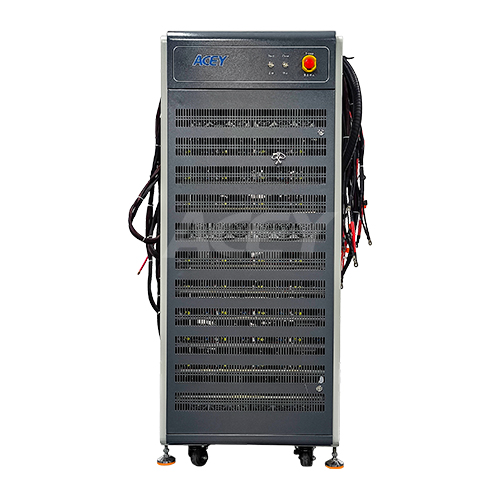

ACEY-BAシリーズバッテリーエイジング装置は、完成したUAVバッテリーパックに対してプログラム可能な充放電サイクルおよびシミュレーション動作テストを実施するために使用されます。エイジング試験は、出荷前に異常な容量、電圧、温度、接続、および保護性能を特定するのに役立ちます。

主な仕様

組立ラインの主な特徴

• モジュール式セミオート構成

• 一貫したセルマッチング

• 選択可能な2種類の溶接プロセス

• 柔軟なセル互換性

• 設定可能な試験範囲

• 複数の生産能力に対応

• オプションのデータ管理

適用可能なバッテリーパック

本ラインは以下向けにカスタマイズ可能です：

• 農業用ドローンバッテリーパック
• 産業用UAVバッテリーパック
• 測量・マッピング用ドローンバッテリー
• 点検ドローンバッテリーパック
• マルチローターUAVバッテリー
• 高放電ポーチ型バッテリーパック
• BMS通信機能付きスマートドローンバッテリー
• カスタマイズLiPoおよびリチウムイオンポーチ型バッテリーモジュール

カスタマイズオプション

以下の項目はカスタマイズ可能です：

• ポーチセル寸法
• セル化学系および公称電圧
• バッテリーパックの直列・並列構成
• パック電圧および容量
• 最大充放電電流
• タブ材質、幅および厚さ
• 超音波またはレーザー溶接プロセス
• 溶接治具およびパック位置決めツール
• BMSタイプおよび通信プロトコル
• 試験電圧および電流範囲
• エージングチャンネル数
• 作業台およびマテリアルハンドリングレイアウト
• バーコードスキャンおよびデータ記録機能

ソリューション設計に必要な情報

適切な組立ライン提案を準備するため、以下をご提供ください：

1. セルモデルおよび寸法
2. セル電圧および容量
3. バッテリーパックの直列・並列構成
4. 完成パックの電圧および容量
5. 最大充放電電流
6. タブ材質、厚さおよび寸法
7. BMSタイプおよび通信プロトコル
8. 必要な日次生産能力
9. 希望する溶接プロセス
10. 完成バッテリーパックの図面またはサンプル写真

よくある質問

*これは完全自動組立ラインですか？
いいえ。本ラインはモジュール式のセミオート生産ラインです。セル投入、搬送、積層、絶縁、配線、および筐体組立は主に手作業または治具で行われ、グレーディング、ソーティング、切断、溶接、試験、およびエージングは専用設備で実施されます。

*ドローン用ポーチ型バッテリーにはどの溶接方法がより適していますか？
超音波溶接は一般的に、従来のアルミおよびニッケルメッキ銅のポーチセルタブに推奨されます。レーザー溶接は、サンプル試験後に適合するタブ・バスバー構造に対して選択可能です。

*ポーチセルの異なるサイズに合わせてラインをカスタマイズできますか？
はい。ソーティングチャンネル、治具、タブ切断寸法、溶接ツーリング、およびワークステーションは、実際のセルおよびバッテリーパックの寸法に応じてカスタマイズできます。

*この装置はスマートBMSボードをテストできますか？
はい。BMSテスト装置は、UART、CAN、RS485を含むスマートBMS通信に対応するように構成できます。

*お客様はラインの一部のみを購入できますか？
はい。各機械は個別に供給することも、複数の工程を組み合わせてカスタマイズされた生産ソリューションとすることもできます。
