リチウム電池パック用1500Wカンチレバーレーザー溶接機

リチウム電池パック用 1500W カンチレバーレーザー溶接機

製品概要

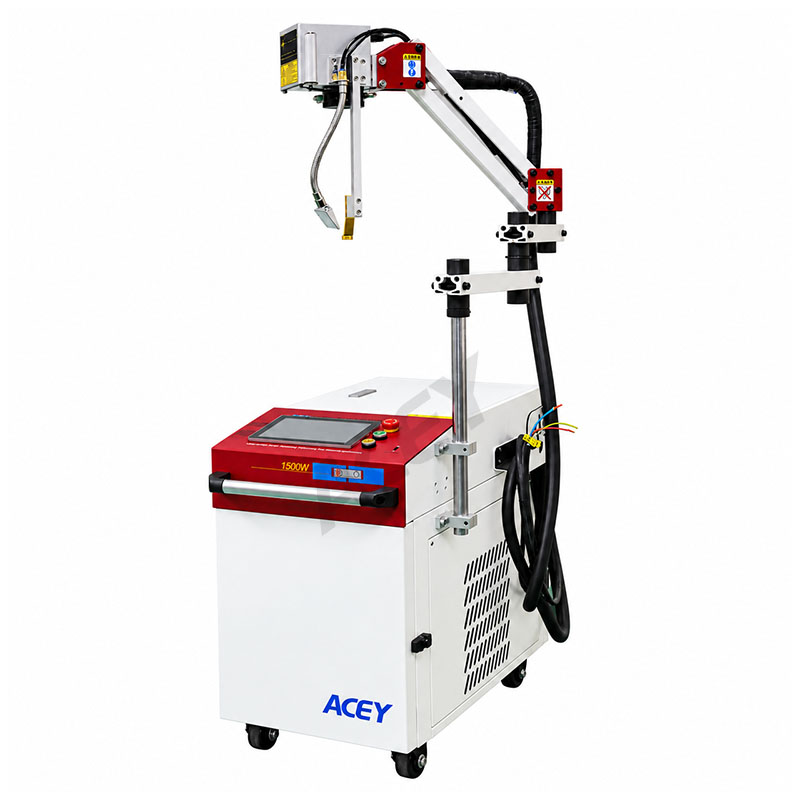

バッテリー接続部の溶接には、接合部へのアクセス、適切な溶接パターン、および制御されたエネルギー供給が必要です。ACEY-CLW1500 カンチレバーレーザー溶接機は、これらの機能を柔軟なカンチレバーアームを備えたキャビネット型システムに統合しています。

オペレーターが接続エリアの上に溶接ヘッドを配置する一方で、ガルバノメーターがプログラムされたパターンに沿ってビームを導きます。画像処理ソフトウェアがパターンの準備をサポートし、出力エネルギーの波形は材料や接合部の要件に応じて調整できます。

この装置は水冷方式を採用し、AC 220V ±10% で動作します。補強されたキャビネットは頑丈な作業面を提供し、溶接機器と作業スペースを 1 つの設置に統合しています。

主な特長

• 3軸カンチレバー位置決め：さまざまなバッテリーのレイアウトやアクセス可能な接続ポイントに合わせて、溶接ヘッドの位置を調整します。

• 1500W レーザー出力：材料の厚さと溶接要件に応じて出力レベルを設定します。

• プログラム可能なガルバノパターン：接合部の形状と利用可能なエリアに合わせて溶接パスを適合させます。

• 画像処理ソフトウェア：ソフトウェアインターフェースを通じて、溶接パターンの準備とプロセス設定の構成を行います。

• 調整可能なエネルギー波形：異なる材料や接続デザインに合わせてエネルギー供給を制御します。
• 水冷却システム：溶接中の動作熱を管理します。
• 補強された作業キャビネット：頑丈なキャビネットの表面をワークピースの配置と溶接の準備に使用します。

• 追加マーキング機能： バッテリーの溶接作業と並行して、ステンレス鋼の銘板マーキングを実行します。


溶接材料

ACEY-CLW1500 カンチレバーレーザー溶接機は、リチウム電池接続用のアルミニウム、ニッケル、銅、および銅-アルミニウム複合材料をサポートします。一般的な接合部には、アルミニウムとアルミニウム、銅-アルミニウム複合板とアルミニウム、銅と銅が含まれます。溶接設定は、材料の厚さと接合部の設計によって異なります。

技術仕様

用途

• 蓄電池パックの組み立て

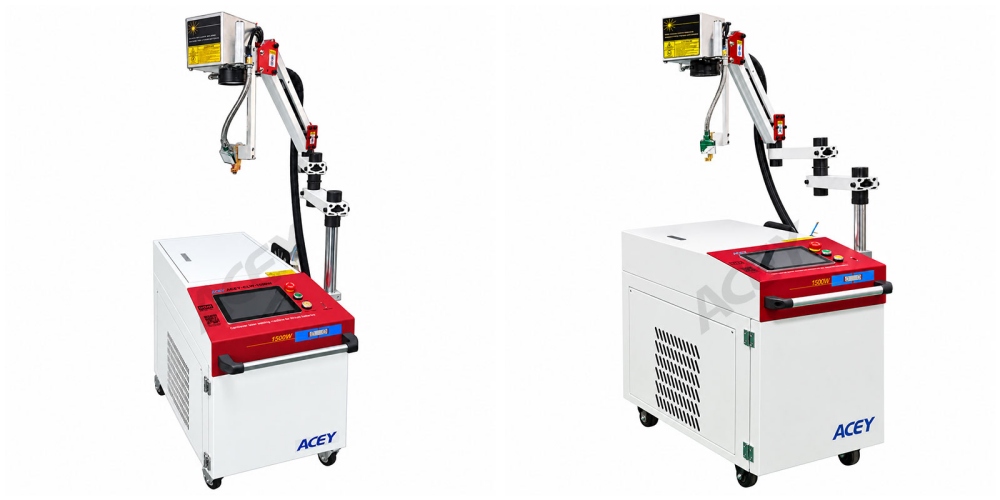

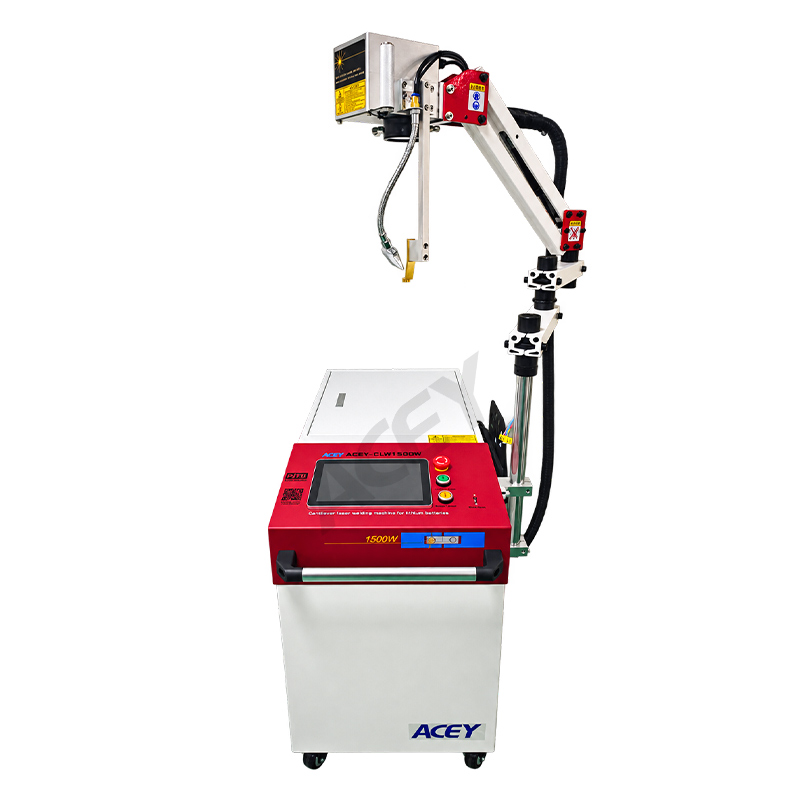

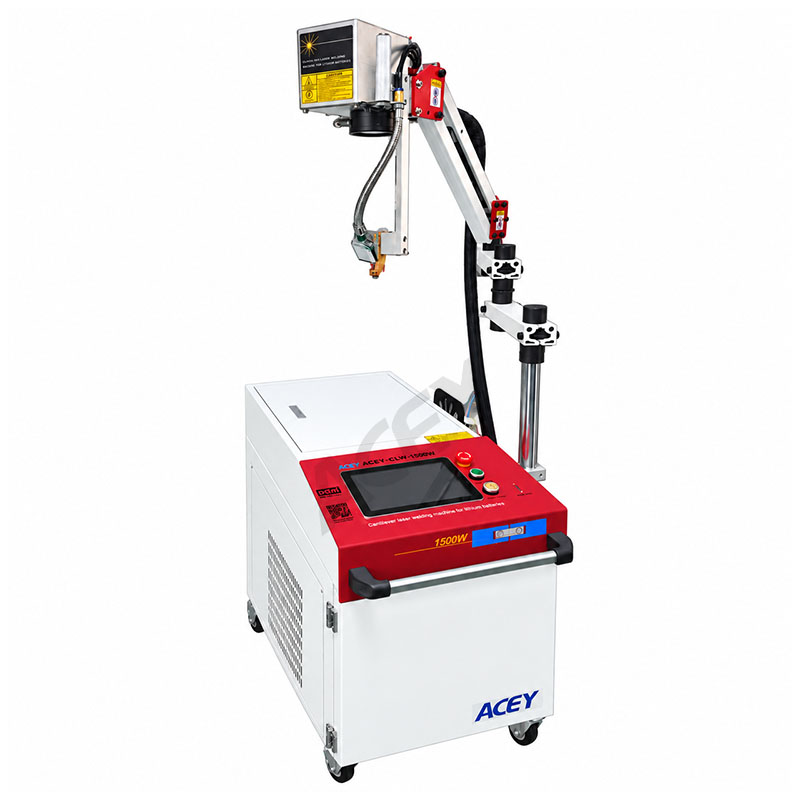

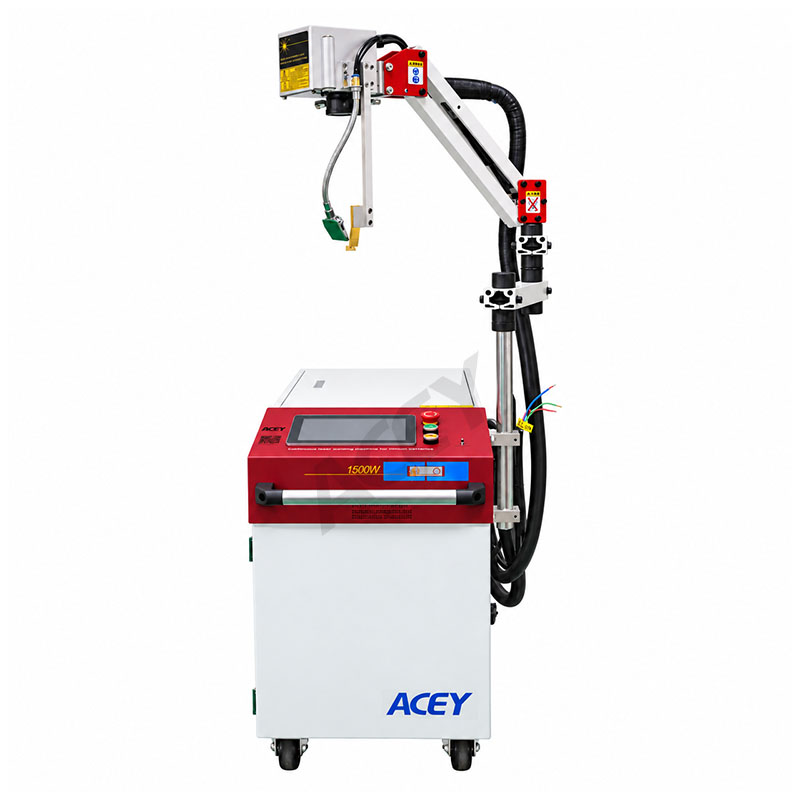

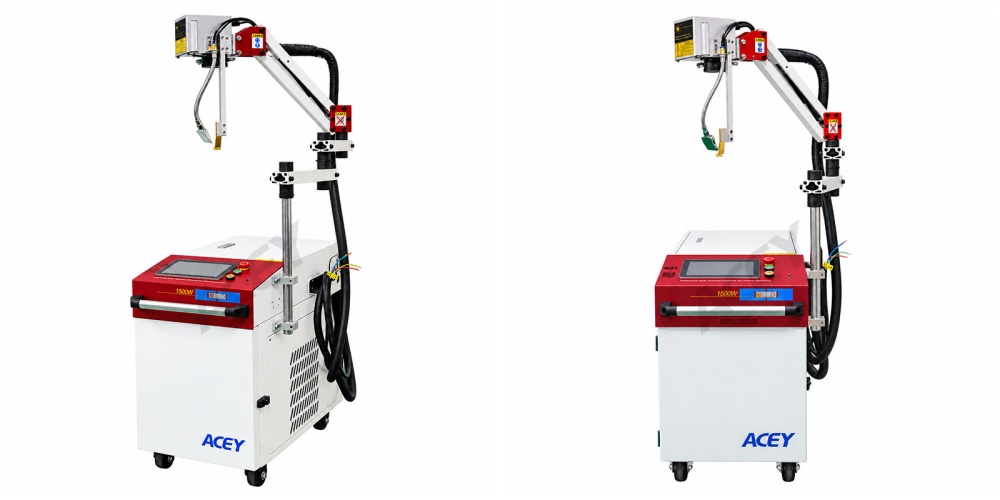

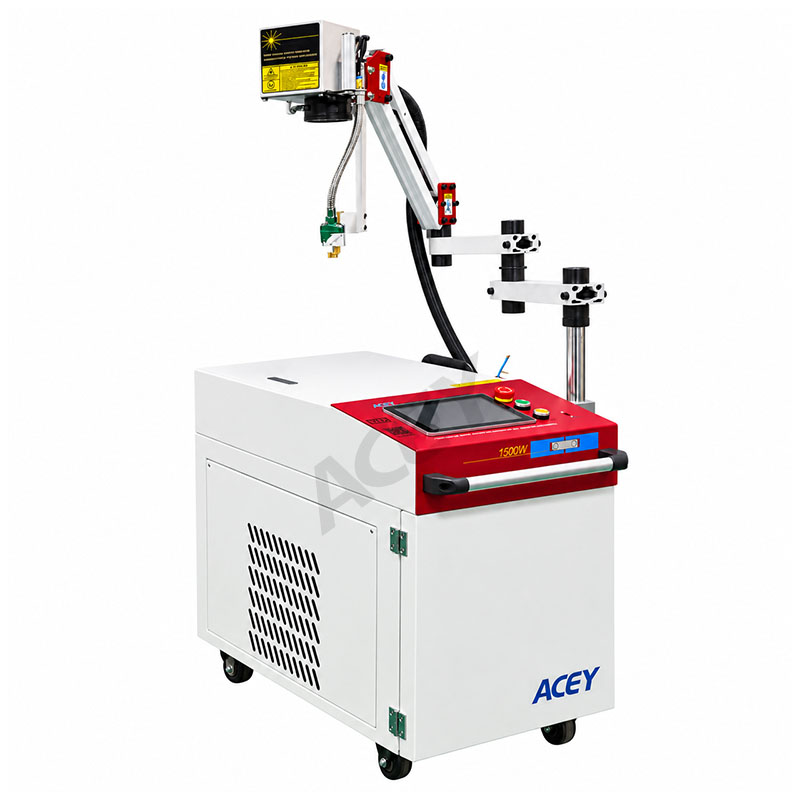

製品ディスプレイ

よくある質問

*バッテリーパック上に溶接ヘッドはどのように配置されますか？
ACEY-CLW1500 カンチレバー式レーザー溶接機は、3軸連動カンチレバーを使用して溶接ヘッドを配置します。配置完了後、ガルバノメーターが作業エリア内でプログラムされた溶接パターンを制御します。

*90 cmのカンチレバー仕様とは何を意味しますか？
カンチレバーの振興範囲を示しています。900 × 900 mmのスキャンフィールドや自動軸移動仕様として解釈すべきではありません。溶接アクセスの評価を行えるよう、パックの寸法と接続レイアウトをご提示ください。

*この機械で銅製バッテリー接続部を溶接できますか？
はい。提供されるプロセスのリファレンスには、公称材料厚1.0 mmおよび1.5 mmの銅と銅の接合部が含まれています。実際の適合性は、各層の厚さ、接合部の設計、および表面状態によって異なります。また、銅の用途では保護窓のメンテナンスに特別な注意が必要です。
