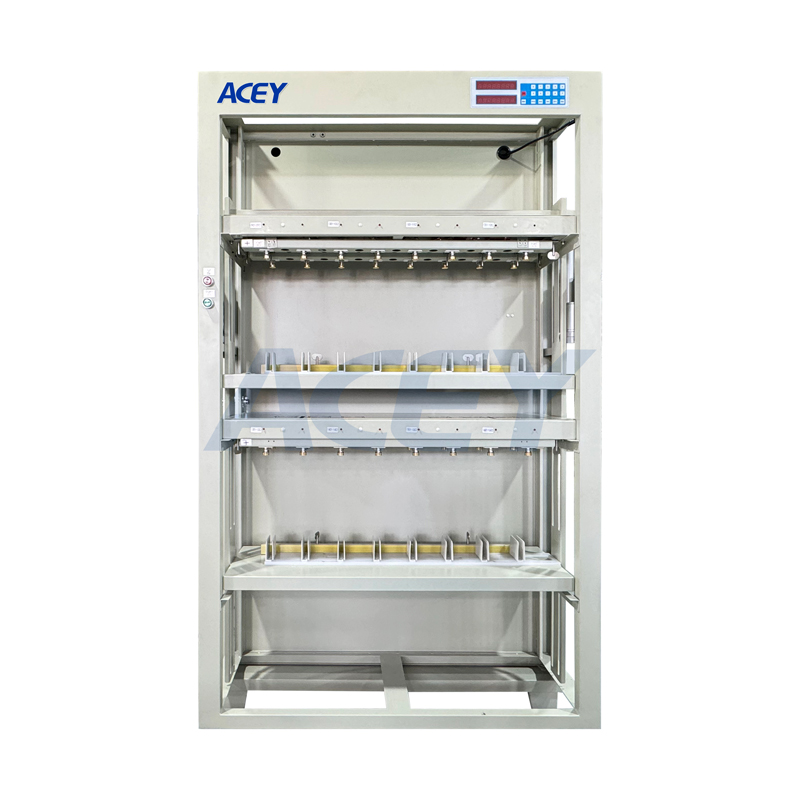

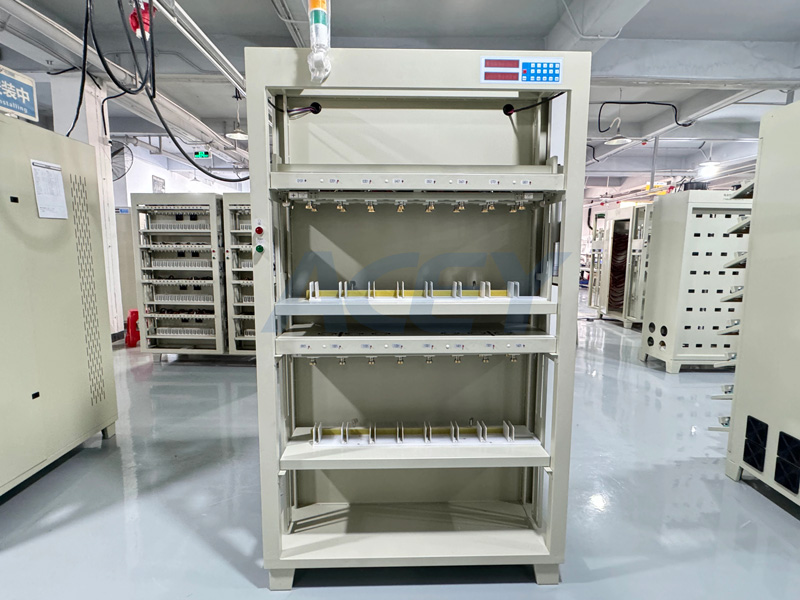

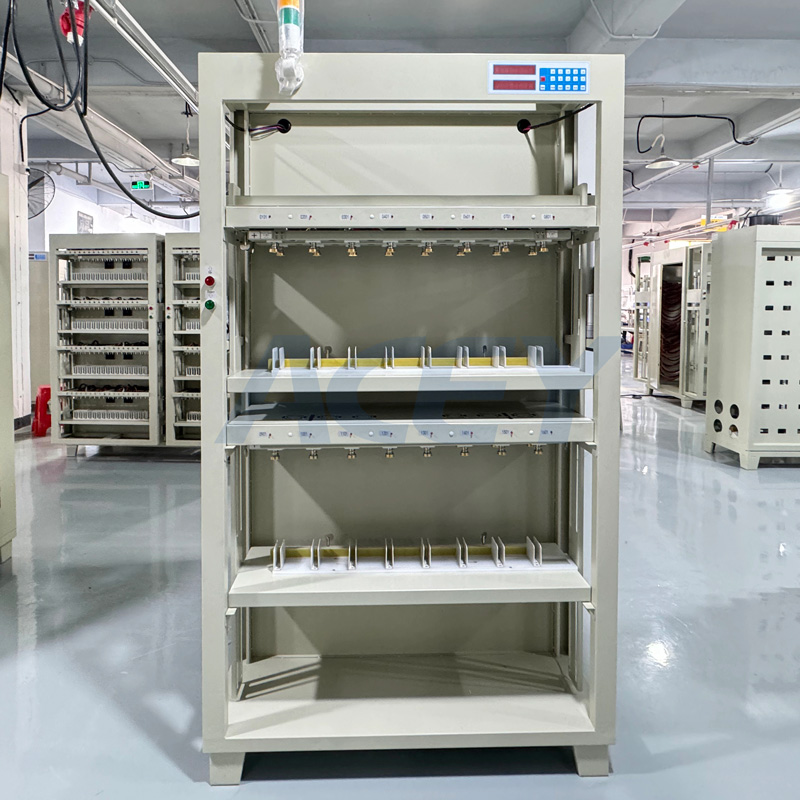

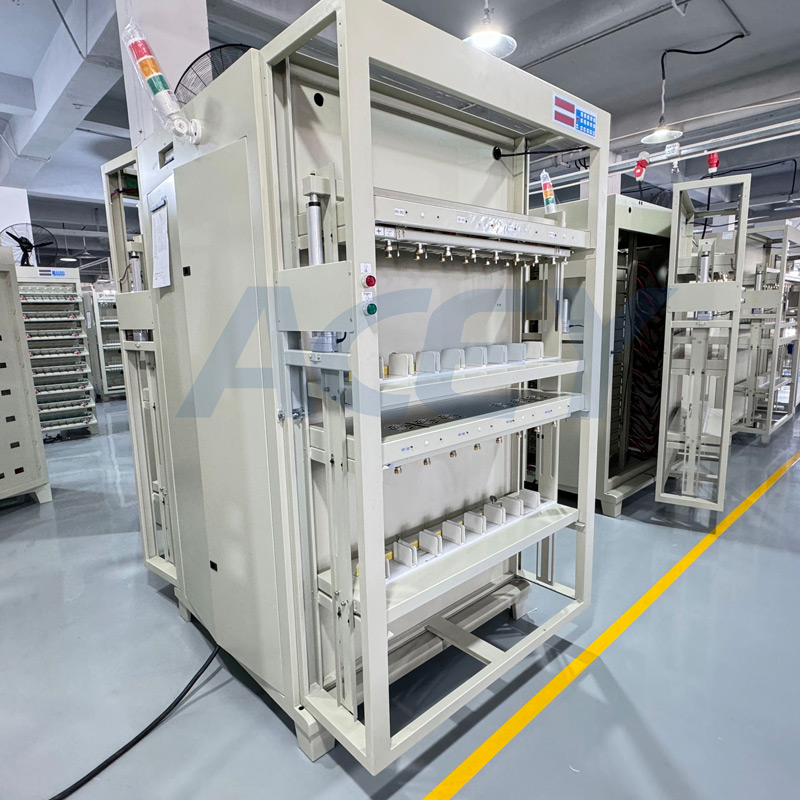

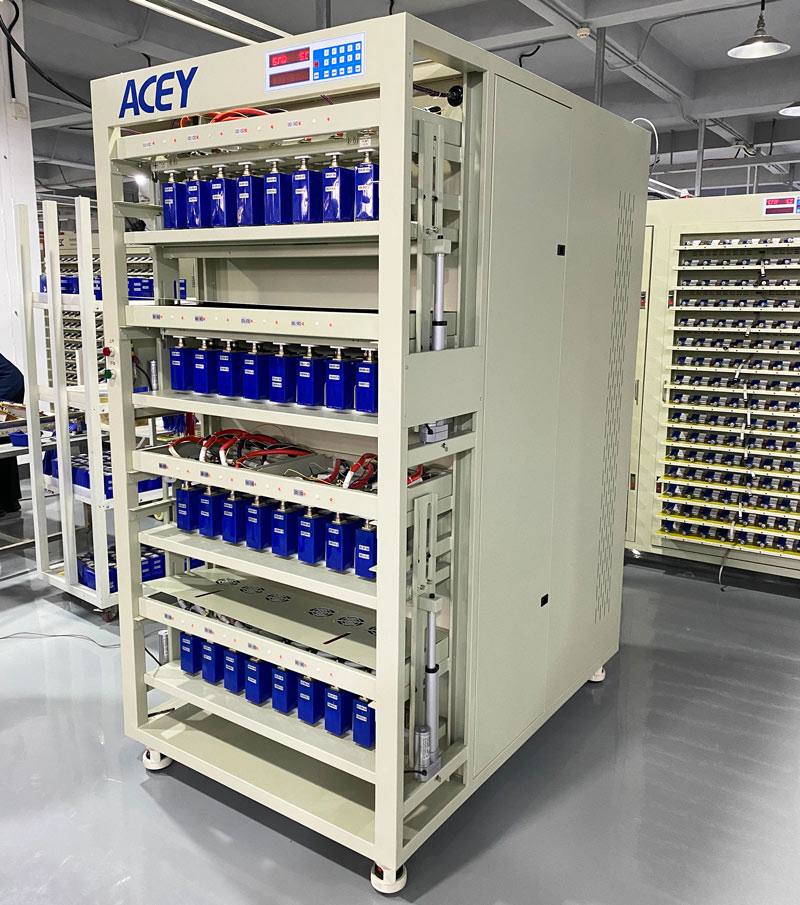

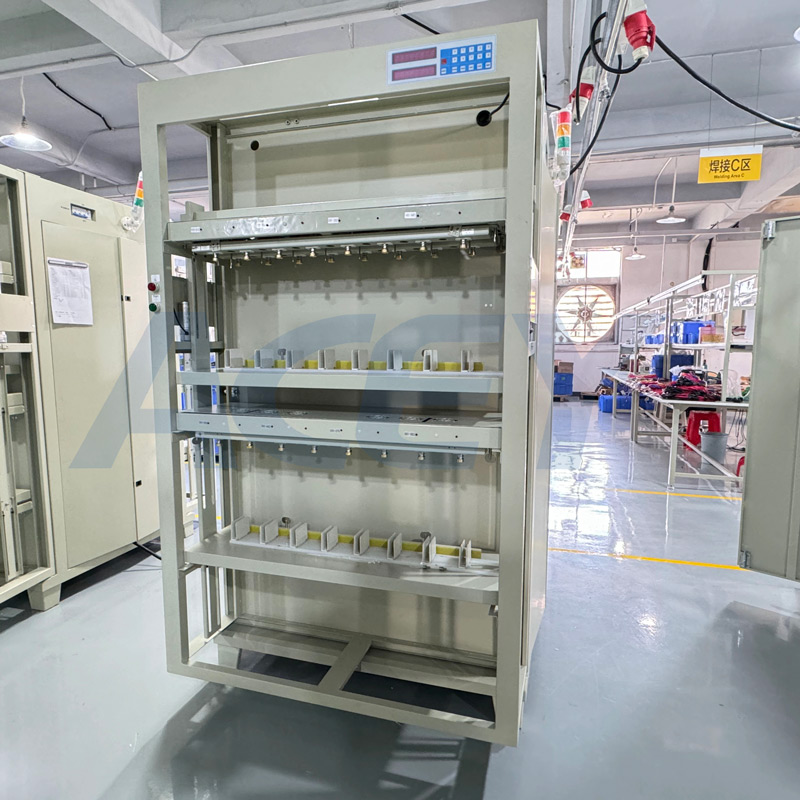

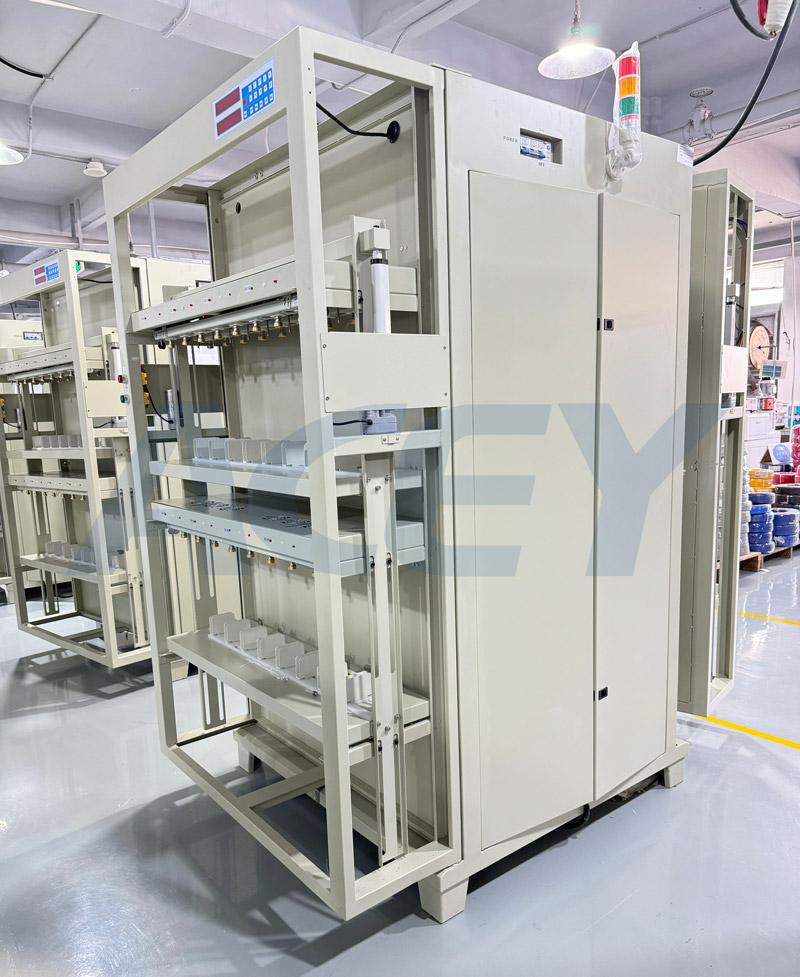

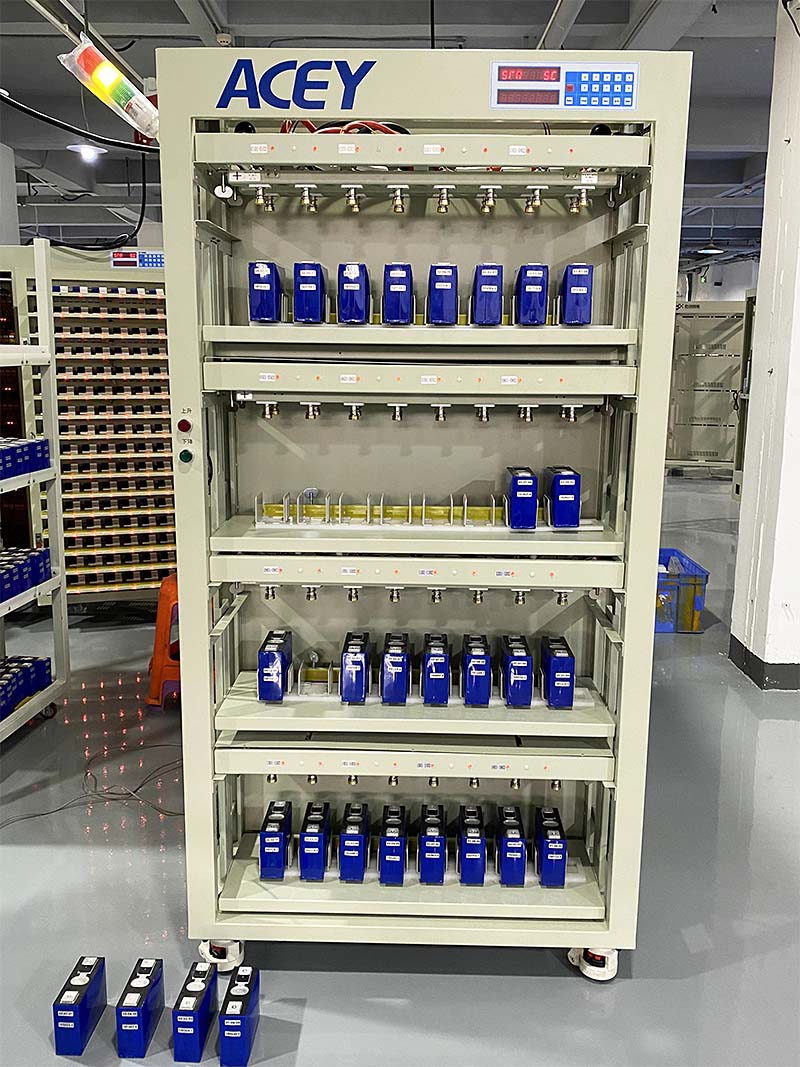

5V 200A 16/32CHS 省エネ角形リチウム電池容量試験装置

ACEY-BCT5200-16P リチウム電池セル容量グレーディングマシンは、充放電サイクル試験を通じて角形電池の容量をグレーディングし、正確な電池容量データを取得します。このプロセスにより、同じバッテリーパック内のバッテリーの一貫性が効果的に向上し、高性能バッテリーパックの組み立てが容易になります。

ブランド:
ACEY
商品番号。:
ACEY-BCT5200-16P
コンプライアンス:
CE Certified
保証:
One Year warranty with lifetime support
注文（Moq） :
1
支払い:
T/T
製品の起源:
China
リードタイム:
7days

今すぐお問い合わせ

製品カタログ

新製品

製品の詳細

5V 200A 16/32 チャンネル省エネ角形リチウム電池容量試験装置

設備特徴
1.シングルポイントが独立しており、バッテリーテストチャンネルごとに充放電ステップを独立して設定できます。
2.装置の精度は0.05%、データ記録時間は1秒/回であり、安定性が高い。
3. ソフトウェアは強力な機能とフレンドリーなマンマシンインターフェイスを備えています。
4. 4 線式テストインターフェイスにより、高い測定精度が保証されます。
5. モジュール設計コンセプト、メンテナンスが簡単。

設備構成
1.独立した CPU ボード、ダブルキーボードボード、表裏両面操作、キャビネット全体の統一伝送制御;
2.2チャンネル定電流および定電圧制御モジュール;
3.双方向 AC / DC インバーターモジュール;

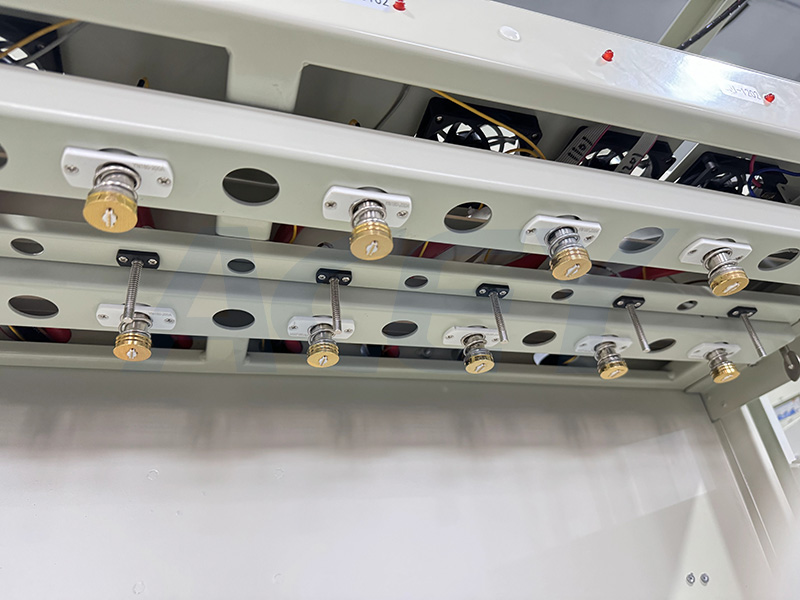

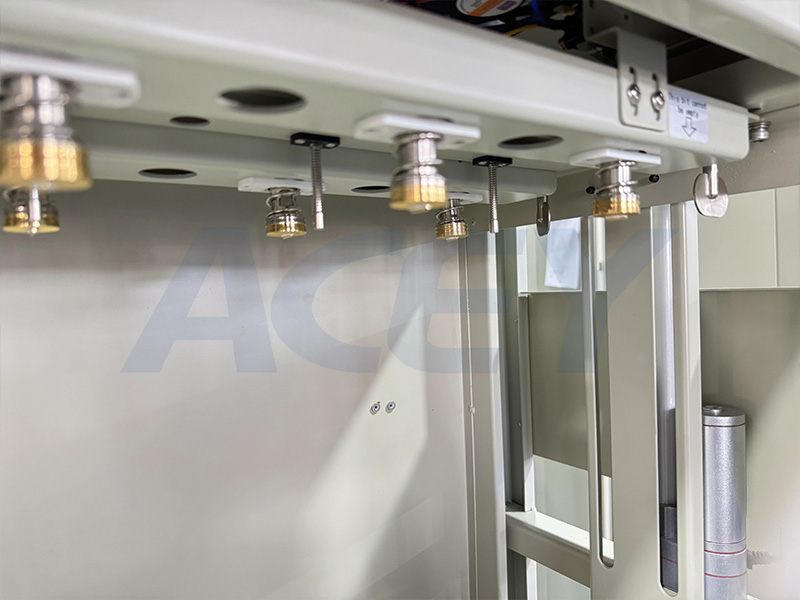

4.フラットヘッドクランプ、可動クランプトレイモード、電動オープンクランプ。

システム構成
1. リチウム電池のフォーマットおよび容量グレーディング装置。
２． USB インターフェースを備えたコンピューター (自分で用意)。
3. USB - 485 インターフェイスコンバータと通信ライン、または 5 種類の通信ラインとクリスタルヘッド。
４．バッテリースキャンシステム
5． ACEY 製品ソフトウェア。

仕様:

機器チャンネル数	マシン全体には16ch
外形寸法	長さ750×幅1008×高さ1700mm
ケースカラー	標準グレー/ブラック (カスタマイズ可能)
クランプタイプ	フラットヘッドクランプ (ワニクランプ付きオプション)
クランプフォーム	パワーセルプローブクランプ
クランプ間隔	アクティブクランプパレット
チャネル制御モード	各チャネルは、独立して開始、停止、一時停止、継続、および保護できます。
	各チャンネルには独立した定電圧と定電流があります。ハードウェア制御回路
	各チャンネルの充電電流と放電電流の精度はソフトウェアによって自動的に校正可能
動作電源	三相5線式AC380Vå10%、50Hz
力率	¥0.99
交流電流歪率	â¤2%
マシン全体の効率	料金 â¥ 75%
フィーダネットワーク変換効率	â¥70%
電力消費仕事	â¤ 29KW
設備故障率	<1%
作業環境	Tem温度-10~40℃。相対的 hu中度 80%
放熱モード	自然風入、上向き排気
電圧測定範囲	DC0~5V
バッテリー電圧範囲	DC 0~4.5V を充電します。放電 DC4.5~2V
定電圧範囲	DC2～4.5V
電圧精度	±(0.05% 読み取り値 + 0.05% フル)、分解能比 1mV
電圧安定性	¤(±1mV)
電流レンジ	充電DC 200mA¹200A 放電 DC200mAâ¶200A
電流精度	±(0.05% 読み取り値 + 0.05% フル)、分解能比 1mV
電流の安定性	¤(±1mA)
制御モード	コンピュータ制御、スキャン機能でキャビネット全体を制御可能
通信モード	485 ポート通信 (ポートレート 57600)/TCP
プロセス設定	最大 32 ステップ、256 サイクルまで設定可能
充電モード	定電流;一定の圧力。定電流・定圧
充電停止条件	電圧、電流、時間、容量 - –v
放電モード	永久流量、一定出力、一定抵抗
放電カットオフ条件	電圧、時間、容量
保護機能	過電圧、不足電圧、過電流、不足電流、過容量保護、電源オフ保護、データブレークポイント回復
時間枠	0 ～ 3000 分 / ステップイン分
時間精度	±0.1%
抜き取り検査サイクル	1 秒～60 秒 (オプション)
バッテリーの仕分け	容量、時間、開放電圧、放電プラットフォームなどに応じて分割します。
データ処理	電圧、電流、時間、容量などを記録し、定電流充電率、容量損失、放電効率、平均電圧、中央値電圧を自動的に計算し、データ曲線とサイクル図を提供します。テキスト、Excel、Word、または MDB 形式のデータファイルを出力できます
ソフトウェアの基本機能	1.ソフトウェアは、手動一時停止継続、ソフトウェアシャットダウン継続、停電、機器通信切断、異常停止継続など、さまざまな接続をサポートします。 2. バーコードスキャン、一次元コード、QR コード、チャネルジャンプスキャン、ローディングスキャンおよびその他のスキャン方法をサポートします。 3.ローカルテスト詳細データストレージ、各チャネルの現在のテストデータと履歴データをいつでも表示でき、データと曲線に対応する2つの方法があり、単一またはバッチ形式でExcelレポートをサポートし、テスト終了の自動データエクスポートを設定できます。４．容量のソートをサポートし、バッテリーのソートをグレード付けします。 5.テスト後の適格な判定をサポートし、指定されたサイクル容量、電圧、時間、その他の情報に従って合否結果を判定します。 6．さまざまなステップ保護とグローバル電圧、電流、温度の異常保護、および異常アラームをサポートし、バッテリーパックの過充電、過放電保護テストをサポートします。 7．サポートチャンネルパラレル(機器による); 8.単位変換をサポートします。 9.データベースサーバーのバックグラウンドストレージまたは MES ドッキングをサポートします。 10．ソフトウェアのオフライン保護。
