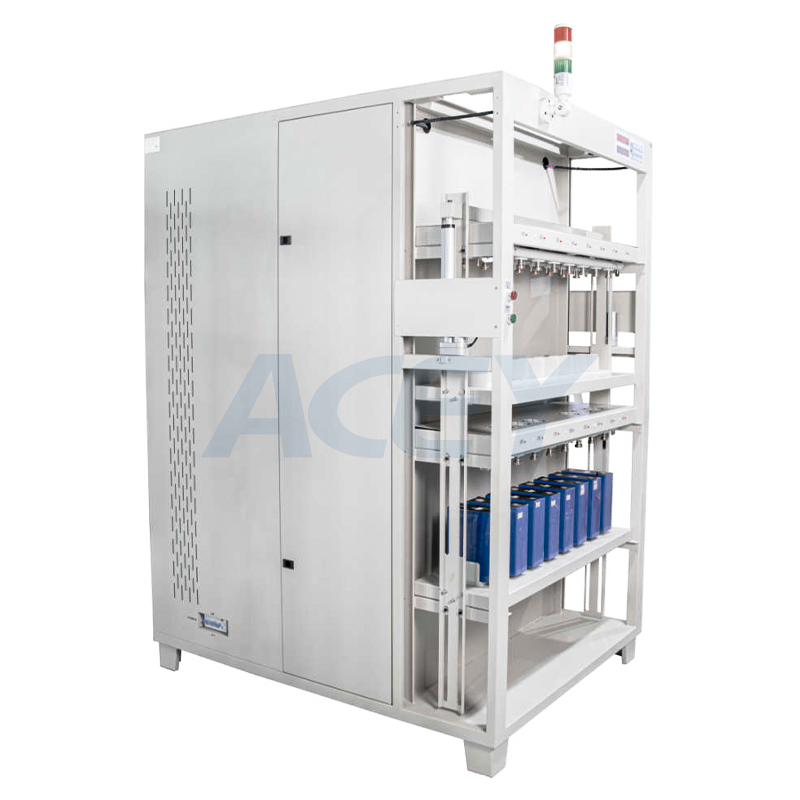

5V 400A 16チャンネル 角柱型電池用リチウムセルグレーディングマシン

5V 400A 16チャンネル 角柱型電池用リチウムセルグレーディングマシン

製品説明

このバッテリー充放電試験装置は、高精度のマルチチャンネル充放電試験を実施し、バッテリーの電圧、電流、容量などの性能パラメータを測定します。試験結果に基づいてバッテリーをグレードに分類し、セル容量の一貫性を効果的に確保します

システムの特徴

1. シングルポイント独立制御：各バッテリーには完全に独立した定電流源と定電圧源があり、安定したショックのない動作を保証します。2チャンネルのプログラム可能な定電流・定電圧制御モジュールを使用しています
2. この装置はSTM32マイクロコントローラによって制御され、コンピュータに接続して操作します。すべてのテストデータと曲線を保存できるほか、装置のキーパッドから直接操作して、プロセスの設定、テストの完了、選別を行うこともできます。
3. 各バッテリーの状態をリアルタイムで監視・表示します。異常が発生した場合、該当チャンネルの動作が停止し、インジケーターライトが点灯します。
4. 電源オフ保護機能を備えており、電源が回復すると元の作業プロセスを再開できます。
5. 電力制御に電界効果トランジスタを使用し、リン酸鉄リチウム電池などの放電電圧が低い電池に適しています。
6. 直感的で分かりやすいグラフィカルユーザーインターフェースを採用しています。各バッテリーの電圧、電流、時間、容量などのデータを同時に表示し、動作状態や異常状態に応じて色分け表示が可能です。
7. 強力なソフトウェア機能とユーザーフレンドリーなインターフェース。
8. 4 線式テスト インターフェースにより高い測定精度を保証します。
9. メンテナンスが容易なモジュール設計コンセプト。

エネルギーフィードバック機能

• バッテリーの充電中、双方向電源はAC電源を14VのDC電源に変換し、定電流ボードはバッテリーの充電プロセスを制御および監視します
• バッテリーの放電時は、充電の逆のプロセスが行われます。まず定電流ボードがバッテリー電圧を15Vまで昇圧し、次に双方向電源がDC電力をAC電力に変換します。この変換されたAC電力は工場のAC配電網に直接供給され、バッテリー放電からのエネルギーフィードバックを実現します。

適合バッテリー仕様

• 端子間隔：50～170mm
• 長さ：90～220mm
• 厚さ：15～100mm
• 高さ：80～310mm

装置仕様

製品表示
