住宅用エネルギー貯蔵システムにおけるAh、Cレート、および電流の計算方法

April 29 , 2026

住宅用エネルギー貯蔵システムにおけるAh、Cレート、および電流の計算方法

住宅用エネルギー貯蔵システムのテスト、データ統合、および製品定義において、バッテリーのコアパラメータを理解することは、すべての作業の基盤となります。多くの場合、クラウドプラットフォームのデータと実際のハードウェア性能との不一致は、デバイスの故障によるものではなく、むしろ基礎となるパラメータロジックの明確さの欠如によるものです。本稿では、標準化された学習ノートの形式で、住宅用蓄電製品において最も重要でありながら混同されやすい概念（セル容量、Cレート、電流、電圧、直並列構成）を体系的に整理し、数式や実際の計算例とともに提示することで、業界の実務者が包括的なパラメータ知識フレームワークを構築できるよう支援します。

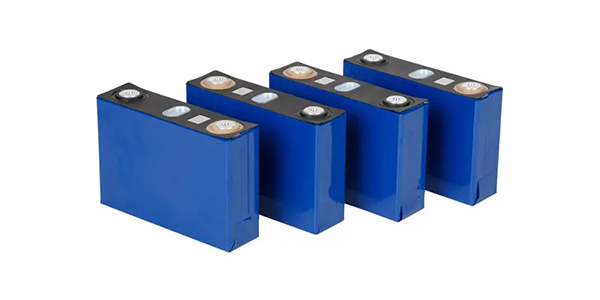

1. セル容量（Ah）：すべての計算の基礎

セル容量は、バッテリーの最も基本的な物理的パラメータであり、アンペア時（Ah）で測定されます。これは、定格電流で連続的に放電できるバッテリーの能力を表します。簡単に言えば、Ahは「バッテリーが蓄えられるエネルギー量」を決定するものであり、電流、電力、エネルギーに関するすべての計算の出発点となります。

一般的な業界向けセル容量には、280Ah、314Ah、340Ahなどがあります。これらはセルメーカーがデータシートで指定する固定のハードウェアパラメータであり、ソフトウェアで変更することはできません。

2. Cレート：充電/放電速度を決定する基本ルール

Cレート（充放電レート）は、容量と電流を結びつける重要な係数です。これは、バッテリーの安全動作電流の最大値を定義します。セルの種類によって安全なCレートは異なり、家庭用蓄電製品は通常、寿命と安定性を確保するために低Cレート設計を採用しています。

基本公式：
最大動作電流（A）＝セル容量（Ah）×Cレート（C）

これは住宅用ストレージシステムにおいて最も基本的かつ重要な公式であり、プラットフォームデータが正しいかどうかを判断する主要な基準となる。

例：
セル容量：314Ah
最大充放電レート：0.5C

0.5Cの最大電流 = 314Ah × 0.5C = 157A

この値は物理的なハードウェアの限界値であり、これを超えることはできません。システムがこの値を大幅に超える電流値を表示する場合、一般的にはパラメータ設定エラーであると考えられます。

3. 実際の事例：314Aが誤りである理由

実際のテストシナリオでは、クラウドプラットフォームが最大充電電流314Aと最大放電電流314Aを表示した場合、パラメータロジックのみに基づいて異常と判断できます。

正しい論理:

セル容量：314Ah
定格Cレート：0.5C
理論上の最大電流：314 × 0.5 = 157A
プラットフォームは314Aと表示→これは容量を電流として直接使用していることに相当し、典型的な設定エラーです

これは、基礎となる数式を習得することで、ハードウェアテストに頼ることなく、データの妥当性を迅速に検証できることを示している。

4. 直列（S）と並列（P）：システムアーキテクチャの基本論理

住宅用エネルギー貯蔵システムは、単一の電池を直接使用するのではなく、電圧と容量の要件を満たすように電池を直列および並列に組み合わせます。これが基本的な設計原則です。

1) 直列接続 (S): 電圧の上昇

直列接続されるセルの数によってシステム電圧が決まるが、容量と電流は変化しない。

式：
システム電圧 = 単一セル電圧 × 直列接続数 (S)

公称電圧3.2Vのリン酸鉄リチウム（LFP）電池の場合、16Sシステムは以下の構成となります。
3.2V × 16 = 51.2V

2 ） 並列接続（P）：容量と電流の増加

並列接続の数によってシステム全体の容量と出力電流の総量が決まり、電圧は変化しない。

数式：
システム容量 = 単一セル容量 × 並列接続数 (P)
システム最大電流 = 単一セル最大電流 × 並列接続数 (P)

例：
314Ahセル（2P構成）：
システム容量 = 314 × 2 = 628Ah
最大電流 = 157 × 2 = 314A

直並列構成はシステム全体の仕様を直接決定し、すべてのパラメータ計算の前提条件となる。

5. 電圧システム：住宅用蓄電システムの安全境界

リン酸鉄リチウム電池には固定の安全電圧範囲があり、これが BMS 保護ロジック:

公称セル電圧：3.2V
満充電時の電圧：3.65V
放電遮断電圧：2.5V

システム電圧は直列接続されたセルの数に比例して変化します。16Sシステムの場合：

定格電圧：51.2V
満充電時の電圧：58.4V
低電圧保護：40V

電圧異常はバッテリー故障の主要な指標であり、クラウドプラットフォーム監視における重要な焦点となる。

6. エネルギー（Wh）と電力（kW）：製品仕様の主要表現

家庭用蓄電製品の容量と定格電力は、上記のパラメータから導き出されます。

1 ） システムエネルギー（蓄電容量）

式：
エネルギー（Wh）＝システム電圧（V）×システム容量（Ah）

例：
51.2V × 314Ah = 16,076.8Wh ≈ 16.0kWh

2 ） システム電力（充電／放電能力）

式：
電力（kW）＝システム電圧（V）×最大電流（A）÷1000

例：
51.2V × 157A = 8,038.4W ≈ 8.0kW

エネルギーはシステムの稼働時間を決定し、電力はシステムがサポートできる負荷の大きさを決定する。どちらも製品を定義する上で重要な指標である。

7. BMS保護ロジック：すべてのパラメータの安全性の基準

バッテリー管理システム（BMS）は、セルパラメータに基づいて複数の保護メカニズムを設定し、安全な動作を保証します。

過電圧保護（OVP）：満充電になると充電を停止します。
低電圧保護（UVP）：電池が消耗すると放電を停止します。
過電流保護（OCP）：電流が制限値を超えると即座に遮断します。
過熱保護（OTP）：異常な温度下では出力低下またはシャットダウンします。

これらの保護しきい値はすべてセル仕様によって決定されます。クラウドプラットフォームに表示されるアラーム、ステータス、および制限データは、リアルタイムのBMS（ビル管理システム）の判断に基づいて算出されます。

8. 基本的な理解：ハードウェア優先の原則

住宅用エネルギー貯蔵システムの試験およびデータ統合においては、常にハードウェア優先の原則に従う必要がある。

セルデータシートは最高水準です
Cレート、電圧範囲、最大電流はソフトウェアで変更できません。
クラウドプラットフォームのデータは表示専用です。設定エラーによってデータが歪む可能性があります。
異常なデータはすべて、まず数式を用いて検証する必要がある。

簡単に言うと、プラットフォームのデータは間違っている可能性があるが、数式は決して間違っていない。

9. 要約：コアパラメータの統一フレームワーク

住宅用エネルギー貯蔵システムのすべてのパラメータは、バッテリーセルを中心に展開されます。

ああ、容量を定義する → Cレートは電流を定義する → 直列並列はシステム構造を定義する → 電圧と電力によって製品クラスが定義される → BMSは安全境界を定義する

数式を習得し、論理を理解し、逆算を学ぶことで、実務者は製品定義、データ統合、テスト検証における問題点を迅速に特定し、根本的な誤解を回避することができる。

住宅用エネルギー貯蔵分野の専門家にとって、これらの基本的なパラメータは高度な研究開発知識ではなく、不可欠な基礎スキルです。Ah、Cレート、電流、電圧、直並列構成の関係を明確に理解することは、作業効率の向上だけでなく、専門的かつ厳密な製品評価フレームワークの構築にもつながり、初心者から上級者へのステップアップに不可欠です。

エイシー・ニュー・エナジーは、リチウムイオン電池エネルギー貯蔵分野の新規参入者向けに、セルからパックまで、リチウムイオン電池パック組立ラインの完全な組立装置とワンストップソリューションを提供することに特化しています。生産ラインの計画、機器の統合、またはバッテリーモジュールのスタッキングとプレス、レーザー洗浄、 レーザー溶接 BMS統合、最終パックテストに至るまで、当社は信頼性の高い技術サポートと効率的で安定した生産システムを提供します。世界中のお客様を心より歓迎し、共に明るい未来を創造するプロフェッショナルで信頼できるパートナーとなることを願っています。
